申请日2011.07.19
公开(公告)日2012.04.18
IPC分类号C02F9/04; C02F1/42; C02F1/66; C02F1/52; C02F1/44
摘要
本实用新型涉及一种电厂循环水的排污水回用处理系统，其包括机械搅拌加速澄清池、通过推流沟与机械搅拌加速澄清池相连接的变孔隙滤池、通过计量泵与所述推流沟相连接的硫酸储罐、第一多介质过滤器、一级钠离子交换器、二级钠离子交换器、反渗透系统及超滤装置。采用本实用新型系统对循环水排污水进行处理，反渗透能够适应更宽泛的进水水质，在SDI值6.0以下即可实现安全、稳定运行;采用两级钠离子交换器，延长反渗透运行周期，降低了化学清洗频率，提高反渗透运行过程的稳定性;有效提高了电厂循环水的排污水的利用率，反渗透回收率最高可以达到90%，并合理回用了部分反渗透浓水，节约了大量水资源;经过实用新型处理得到的反渗透出水水质较好，可直接用于电厂热网补水、化学补给水处理系统水源及循环水补水。
权利要求书

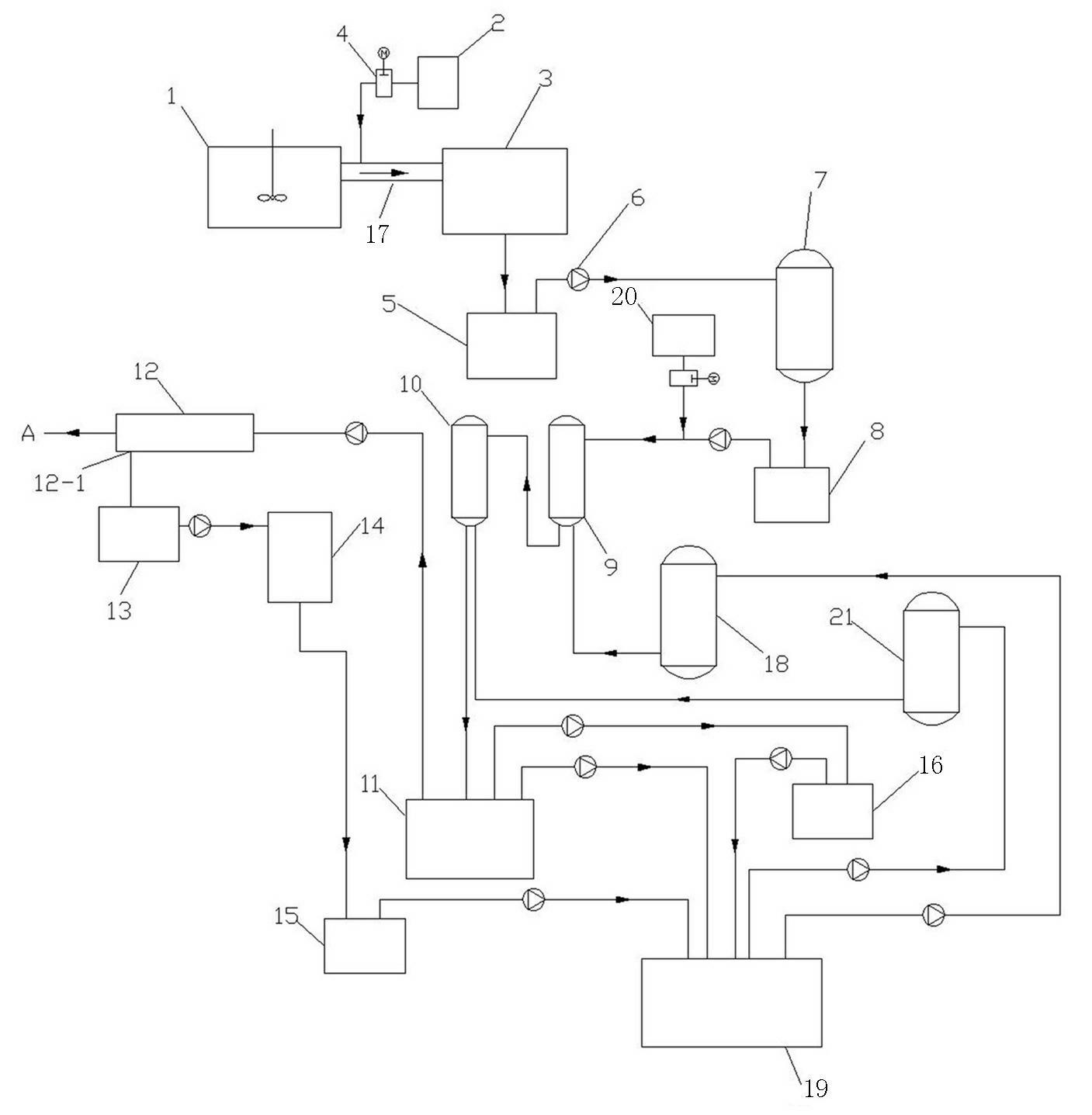

1.一种电厂循环水的排污水回用处理系统，其特征在于其包括机械搅拌加速澄清池(1)、通过推流沟(17)与机械搅拌加速澄清池(1)相连接的变孔隙滤池(3)、通过计量泵(4)与所述推流沟(17)相连接的硫酸储罐(2)、第一多介质过滤器(7)、一级钠离子交换器(9)、二级钠离子交换器(10)及反渗透系统(12);所述第一多介质过滤器(7)通过第一中间水池(5)及带有离心泵(6)的管道与所述变孔隙滤池(3)相连接，所述一级钠离子交换器(9)通过第二中间水池(8)以及带有离心泵的管道与第一多介质过滤器(7)相连接，所述二级钠离子交换器(10)与一级钠离子交换器(9)串联后通过第三中间水池(11)及带有离心泵的管道与反渗透系统(12)相连接。
2.根据权利要求1所述的电厂循环水的排污水回用处理系统，其特征在于所述反渗透系统(12)的浓水出口(12-1)与钠离子交换器再生装置相连接，所述钠离子交换器再生装置包括超滤装置(14)、再生水箱(19)、溶盐池(16)、第二多介质过滤器(18)和第三多介质过滤器(21);所述超滤装置(14)通过第四中间水池(15)及带有离心泵的管道与再生水箱(19)相连接，所述第三中间水池(11)通过带有离心泵的管道与再生水箱(19)相连接，溶盐池(16)通过带有离心泵的管道与再生水箱(19)相连接，所述再生水箱(19)分别通过第二多介质过滤器(18)和第三多介质过滤器(21)与一级钠离子交换器(9)和二级钠离子交换器(10)的再生液入口相连接。
说明书
电厂循环水的排污水回用处理系统
技术领域
本实用新型涉及一种电厂循环水的排污水回用处理系统。
背景技术
循环水排污水回用是解决电厂水资源短缺的有效途径，也是电厂扩建的重要条件。目前，采用循环水排污水回用的电厂中，大都采用超滤装置作为反渗透预处理装置，超滤占地较大，投资费用高，且针对循环水及排污水这种复杂水体，尽管超滤将反渗透进水SDI值降至要求范围，但超滤对水中的有机物和微生物的去除效果较差，运行中往往出现超滤和反渗透相继污堵的情况，反渗透出现产水量下降，压差上升，脱盐率下降等情况，运行稳定性受到影响。通常电厂不得不降低反渗透回收率运行，目前常规反渗透回收率在75%，有些循环水回用系统反渗透回收率甚至降至60%，即有超过四分之一的进水作为浓水排放，这对系统来说是一个较大的浪费。
实用新型内容
本实用新型所要解决的技术问题是提供一种适用于电厂循环水排污水的回收率高、稳定性强的电厂循环水的排污水反渗透处理系统。
本实用新型解决上述技术问题采取的技术方案：
一种电厂循环水的排污水回用处理系统，其包括机械搅拌加速澄清池、通过推流沟与机械搅拌加速澄清池相连接的变孔隙滤池、通过计量泵与所述推流沟相连接的硫酸储罐、第一多介质过滤器、一级钠离子交换器、二级钠离子交换器、反渗透系统及超滤装置;所述第一多介质过滤器通过第一中间水池及带有离心泵的管道与所述变孔隙滤池相连接，所述一级钠离子交换器通过第二中间水池以及带有离心泵的管道与多介质过滤器相连接，所述二级钠离子交换器与一级钠离子交换器串联后通过第三中间水池及带有离心泵的管道与反渗透系统相连接。
所述反渗透系统的浓水出口与钠离子交换器再生装置相连接，所述钠离子交换器再生装置包括超滤装置、再生水箱、溶盐池、第二多介质过滤器和第三多介质过滤器;所述超滤装置通过第四中间水池及带有离心泵的管道与再生水箱相连接，所述第三中间水池通过带有离心泵的管道与再生水箱相连接，溶盐池通过带有离心泵的管道与再生水箱相连接，所述再生水箱分别通过第二多介质过滤器和第三多介质过滤器与一级钠离子交换器和二级钠离子交换器的再生液入口相连接。
本实用新型取得的有益效果是：
(1)采用本实用新型系统对循环水排污水进行处理，反渗透能够适应更宽泛的进水水质，在SDI值6.0以下即可实现安全、稳定运行;
(1)本实用新型采用两级钠离子交换器，可以使反渗透进水pH值达到9.5-10.5，反渗透进水无硬度且高pH值可以有效降低反渗透装置的污堵，延长反渗透运行周期，降低了化学清洗频率，提高反渗透运行过程的稳定性;
(2)有效提高了电厂循环水的排污水的利用率，反渗透回收率最高可以达到90%，并合理回用了部分反渗透浓水，节约了大量水资源;
(3)经过实用新型处理得到的反渗透出水水质较好，可直接用于电厂热网补水、化学补给水处理系统水源及循环水补水。
