申请日2011.07.20
公开(公告)日2012.04.18
IPC分类号F28F27/00
摘要
用于生产循环水处理剂的石墨换热器，包括柱形石墨换热块、第一端盖、第二端盖，与第一端盖及第二端盖相连接的壳体，所述的壳体上设置有进水口和出水口，所述的柱形石墨换热块上设置有若干平行设置的流道，流道的两端分别与第一端盖和第二端盖相连接，其特征在于：在所述的第二端盖处设置有温度传感器，以及与温度传感器相连接，并控制出水口水流速度的控制器，以及与控制器相连接的用于启动水源的泵，本实用新型结构简单，提高了气体液化的速度，提高了循环水处理剂的收率。
权利要求书
1.用于生产循环水处理剂的石墨换热器，包括柱形石墨换热块、第一端 盖、第二端盖，与第一端盖及第二端盖相连接的壳体，所述的壳体上设置有 进水口和出水口，所述的柱形石墨换热块上设置有若干平行设置的流道，流 道的两端分别与第一端盖和第二端盖相连接，其特征在于：在所述的第二端 盖处设置有温度传感器，以及与温度传感器相连接，并控制出水口水流速度 的控制器，以及与控制器相连接的用于启动水源的泵。
说明书
用于生产循环水处理剂的石墨换热器
技术领域
本实用新型涉及化工设备领域，特别是涉及一种用于生产循环水处理剂的 石墨换热器。
背景技术
工业冷却循环水系统普遍存在水垢、污垢、腐蚀、菌藻、管网腐蚀和浓缩 倍数的控制问题，一般采用添加缓蚀阻垢剂和杀菌剂等化学药剂，就是所谓的 循环水处理剂。其中石墨换热器是用于生产循环水处理剂的必须设备，石墨换 热器的主要用途是将低温流体加热或者把高温流体冷却，把液体汽化成蒸汽或 者把蒸汽冷凝成液体。但是常用的石墨换热器在将气体液化时，常会出现当液 体走过石墨换热器的出口时，温度使其气体液化的温度不够低，导致反应速度 慢，反应不完全等现象的出现。
实用新型内容
本实用新型针对现有技术的不足，提供一种能够满足生产需要，在生产水 处理剂的过程中防止因石墨换热器出口温度过高而降低换热量，从而提高反应 速度的用于生产循环水处理剂的石墨换热器。
为实现上述方案，本实用新型采用如下技术方案实现：

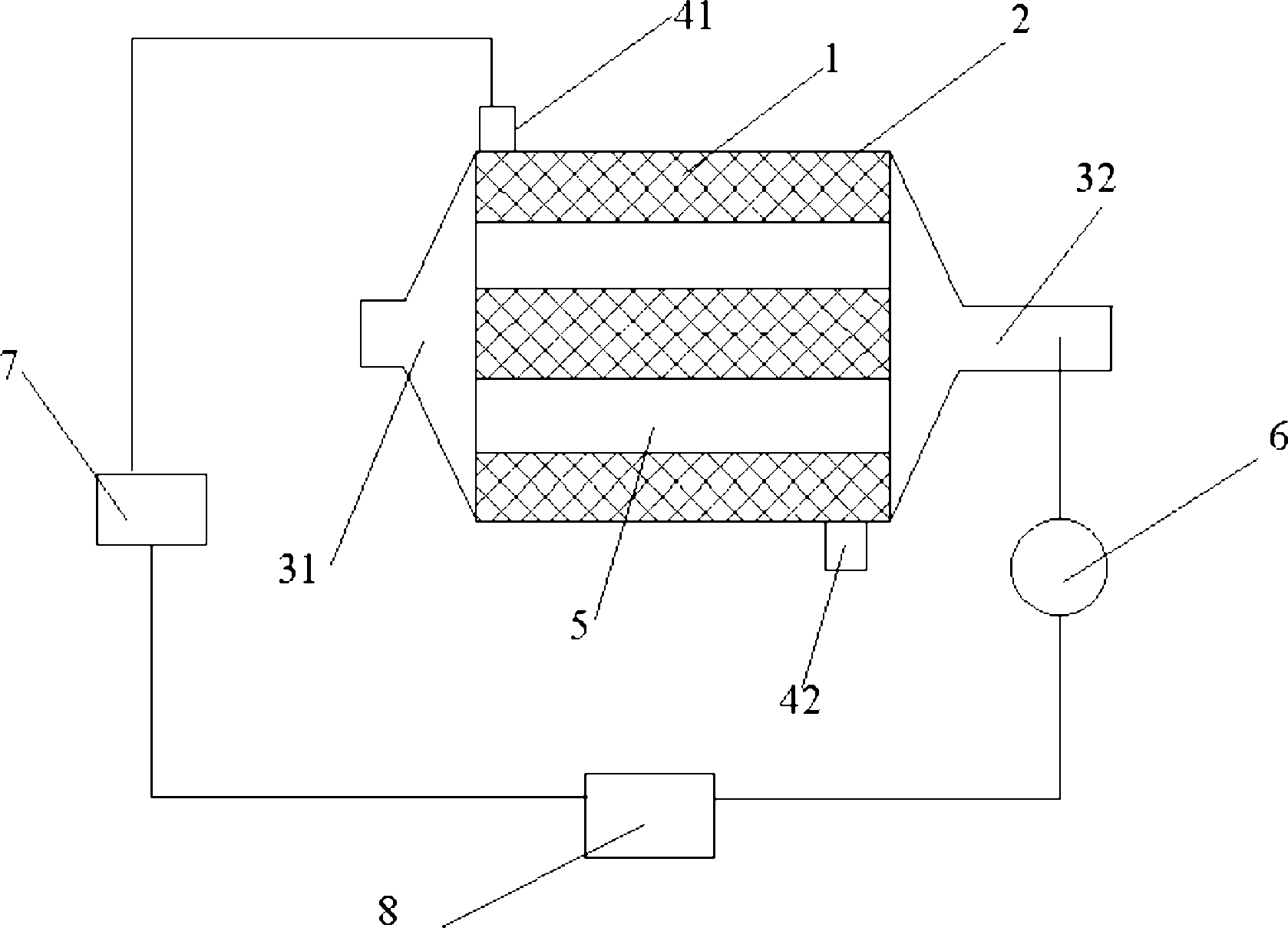

用于生产循环水处理剂的石墨换热器，包括柱形石墨换热块、第一端盖、 第二端盖，与第一端盖及第二端盖相连接的壳体，所述的壳体上设置有进水口 和出水口，所述的柱形石墨换热块上设置有若干平行设置的流道，流道的两端 分别与第一端盖和第二端盖相连接，在所述的第二端盖处设置有温度传感器， 以及与温度传感器相连接，并控制出水口水流速度的控制器，以及与控制器相 连接的用于启动水源的泵。
上述方案中，本实用新型采用了在第二端盖处设置有温度传感器，以及与 温度传感器相连接，并控制出水口水流速度的控制器，以及与控制器相连接的 用于启动水源的泵，当出水口的温度过高时，就会影响气体液化的速度，因此 温度过高时，温度传感器会启动控制出水口水流速度的控制器，控制器启动泵， 使得水流速度加快，这样保证了气体液化的速度，提高了循环水处理剂的收率。
本实用新型的有益效果在于：结构简单，提高了气体液化的速度，提高了 循环水处理剂的收率。
