申请日2011.07.20
公开(公告)日2012.02.22
IPC分类号F23G7/00
摘要
本实用新型涉及一种环保设备，特别涉及污泥混烧装置，包括设有出料口和进料口的污泥破碎机构，传输机构的一端接于污泥破碎机构的进料口，另一端与储泥斗相接，储泥斗的旁侧设有储煤仓，两者均位于输送机的上方，输送机的另一端接燃烧装置，传输机构将经过污泥破碎机构破碎后的污泥颗粒输送至储泥斗，储泥斗内的污泥颗粒落到皮带输送机上，储煤仓内的煤块也洒落到皮带输送机上，达到污泥颗粒与煤块的均匀混合的目的，将充分混合后污泥颗粒和煤块输送至燃烧装置进行燃烧。
权利要求书

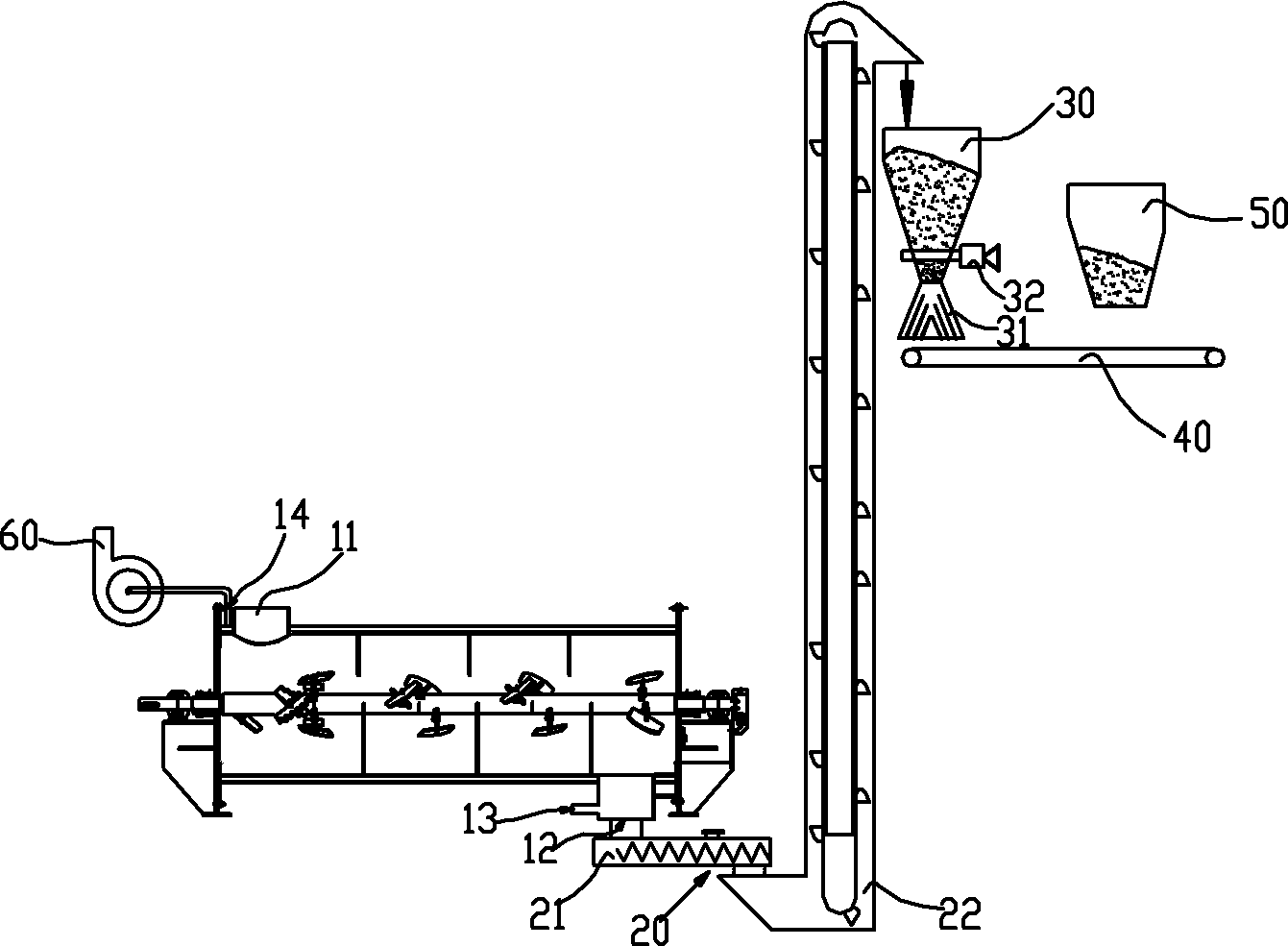

1.一种污泥混烧装置，其特征在于：包括设有出料口(12)和进 料口(11)的污泥破碎机构(10)，传输机构(20)的一端接于污泥破 碎机构(10)的出料口(12)，另一端与储泥斗(30)相接，储泥斗(30) 的旁侧设有储煤仓(50)，两者均位于皮带输送机(40)的上方，皮带 输送机(40)的另一端接燃烧装置。
2.根据权利要求1所述的污泥混烧装置，其特征在于：所述的储 泥斗(30)的出口端处设有分配器(31)，两者之间设有用以控制出料 速度的阀门(32)。
3.根据权利要求1或2所述的污泥混烧装置，其特征在于：所述 的传输机构(20)包括水平布置的螺旋输送机(21)和沿高度方向布置 的立式输送机(22)，螺旋输送机(21)位于污泥破碎机构(10)的出 料口下方，立式输送机(22)接储泥斗(30)的进料口。
4.根据权利要求1或2所述的污泥混烧装置，其特征在于：所述 的储泥斗(30)、储煤仓(50)均呈上开口大下开口小的锥状。
5.根据权利要求1或2所述的污泥混烧装置，其特征在于：所述 的出料口(12)的旁侧开设有高温气体的进风口(14)，进料口(11) 的旁侧开设有出风口(13)，出风口(13)与引风机(60)相连。
6.根据权利要求2所述的污泥混烧装置，其特征在于：所述的分 配器(31)内部设有呈锥状分布的通道(311)，即分配器(31)呈喷头 结构。
说明书
污泥混烧装置
技术领域
本实用新型涉及一种环保设备，特别涉及污泥混烧装置。
背景技术
传统的污泥处理方法多是采用投海，填埋、堆肥等，占用了大量空 间且污泥中的病原体依然存在，严重影响环境，通常为了减小对环境的 影响，无论采用投海，填埋或是堆肥均会选择较偏远的地方，需要长距 离的运输，浪费了大量的人力物力，造成严重的资源浪费。
目前也有采用污泥焚烧的主要分湿式焚烧和干化焚烧，湿式焚烧工 艺将含水率80%左右的污泥直接喷入锅炉进行直接燃烧或者将湿污泥与 煤等燃料在燃烧前按照一定比例进行掺合，由于污泥含水率大，难以掺 合均匀;干化焚烧工艺首先将湿污泥通过各种方法干化后再与煤进行掺 合燃烧，目前一般的干法中都是将污泥进行直接按照一定比例掺烧，掺 烧比例完全靠输送机的快慢进行控制，操作比较繁琐。
发明内容
本实用新型的目的是提供一种将污泥与煤均匀混合焚烧的污泥混 烧装置。
为实现上述目的，本实用新型采用了以下技术方案：一种污泥混烧 装置，包括设有出料口和进料口的污泥破碎机构，传输机构的一端接于 污泥破碎机构的进料口，另一端与储泥斗相接，储泥斗的旁侧设有储煤 仓，两者均位于输送机的上方，输送机的另一端接燃烧装置。
由于采用以上技术方案，传输机构将经过污泥破碎机构破碎后的污 泥颗粒输送至储泥斗，储泥斗内的污泥颗粒落到皮带输送机上，储煤仓 内的煤块也洒落到皮带输送机上，达到污泥颗粒与煤块的均匀混合的目 的，将充分混合后污泥颗粒和煤块输送至燃烧装置进行燃烧。
