申请日2011.07.18
公开(公告)日2012.02.01
IPC分类号D06B23/20
摘要
本实用新型公开了一种印染废水回用及余热利用装置，包括依次连通的反应池、沉淀池及过滤池，沉淀池内设有热交换机构，沉淀池上设有冷水入口与温水出口。通过对印染废水的回用以及热能的回收，达到节约水资源和能耗、减少废水排放量、降低污水处理成本、提高印染加工水资源综合利用率的目的。
权利要求书

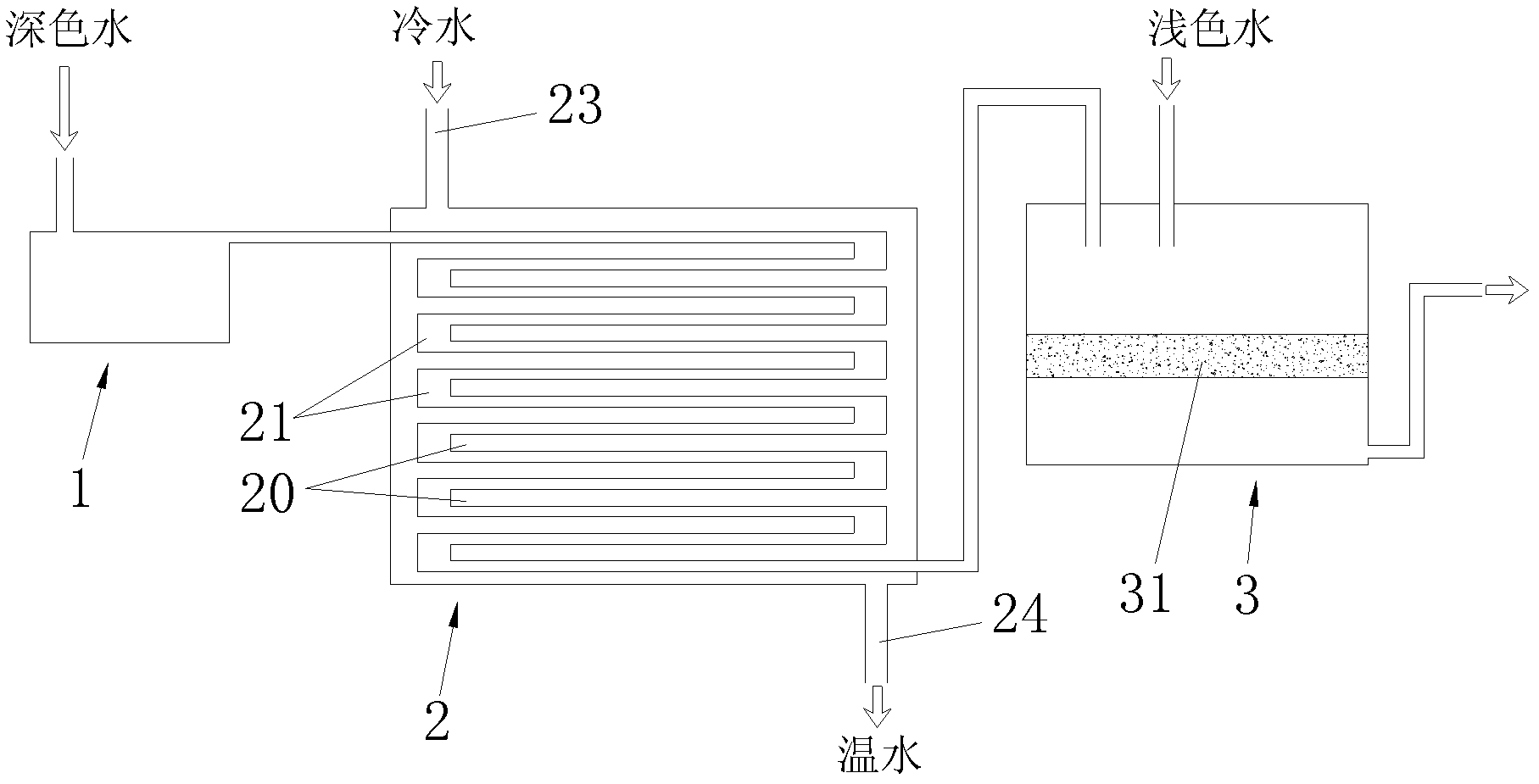

1.一种印染废水回用及余热利用装置，其特征在于：包括依次连通的反应池 (1)、沉淀池(2)及过滤池(3)，沉淀池(2)内设有热交换机构，沉淀 池(2)上设有冷水入口(23)与温水出口(24)。
2.根据权利要求1所述的一种印染废水回用及余热利用装置，其特征在于： 所述热交换机构包括由隔板(20)分隔而成的若干条废水通道(21)，所 述的若干条废水通道(21)依次连通形成逐层相通的层叠结构。
3.根据权利要求1所述的一种印染废水回用及余热利用装置，其特征在于： 所述过滤池(3)中设有过滤沙层(31)。
说明书
一种印染废水回用及余热利用装置
技术领域
本实用新型涉及一种印染废水回用及余热利用装置，属于纺织废水处理技 术领域。
背景技术
由于工业化发展带来水环境的持续恶化，水资源的日益缺乏使国家对环保 节水问题日益重视，目前江浙、广东一带等印染加工业集中地区、北方部分缺 水地区，已普遍提高了废水处理排放标准;对印染企业的废水排量也进行严格 限制，取水资源费、污水排放费也开始大幅提升。环保要求的提高已使部分地 区印染企业的产能扩张面临着严重的威胁，因此，如何对水资源进行有效再利 用以及如何采用水处理新技术不断提升再利用的安全性与经济性，将成为企业 发展的生命线。
我国纺织工业年用水量为90多亿吨，其中印染工业总用水量为纺织工业的 70%新鲜水取水量达60亿吨，占纺织工业新鲜水取水量的88%，而重复利用率 较低，印染工业既是一个用水大户，又是污水排放大户。但印染废水的水体以 及所含热能都是可以重新再利用的，因此，如何提高印染加工过程中的水资源 的综合利用率，降低生产能耗一直是人们在探索的方向。
发明内容
本实用新型所要解决的问题就是提供一种印染废水回用及余热利用装置， 通过对印染废水的回用以及热能的回收，达到节约水资源和能耗、减少废水排 放量、降低污水处理成本、提高印染加工水资源综合利用率的目的。
为解决上述技术问题，本实用新型采用如下技术方案：一种印染废水回用 及余热利用装置，其特征在于：包括依次连通的反应池、沉淀池及过滤池，沉 淀池内设有热交换机构，沉淀池上设有冷水入口与温水出口。
进一步的，所述热交换机构包括由隔板分隔而成的若干条废水通道，所述 的若干条废水通道依次连通形成逐层相通的层叠结构。采用层叠结构加长了印 染废水在沉淀池内的流动路径与时间，使其有足够的时间进行沉淀和热交换。
进一步的，所述过滤池中设有过滤沙层。
本实用新型的有益效果：
目前印染生产的用水量非常大，水资源的匮乏对印染生产用水量和排污量 要求越来越苛刻，现有的印染技术废水再利用率低，印染废水直接排到污水站 处理后排放，清水用量较大，废水处理成本较高，废水的余热没有充分利用; 而本实用新型的提出，尤其是在沉淀池内设置热交换机构，回收利用了废水余 热，处理后的废水可再利用，提高了水资源的综合利用率，节约了水资源。在 节水和节能方面有明显效果。
