申请日2011.07.18
公开(公告)日2012.02.08
IPC分类号C02F3/10
摘要
一种适于处理高浓度废水的膜生物反应器，属于水处理技术领域，由外池和设置在外池中的内池组成，其中内池池体由平板膜构筑而成，出水管与内池连通;外池底部设有曝气管，曝气管处于内池的池体下方;进水管与内、外池之间的夹层空间连通。工作时，污水经由进水管进入外池，并在压力差的作用下渗入内池，渗透过程中附着在膜表面的微生物对水中的污染物进行降解，而另外一些较大颗粒的污染物则被构成内池体的平板膜截留。生物处理和膜分离相结合，最终实现对污水的净化，净化后水经出水管从内池排出。与现有的膜生物反应器相比，本实用新型提供的反应器具有结构简单、生产成本低、使用过程易于控制等优点。
权利要求书
1.一种适于处理高浓度废水的膜生物反应器，其特征在于，该反应器由外池和设置在外池中的内池组成，其中内池池体由平板膜构筑而成，出水管与内池连通;外池底部设有曝气管，曝气管处于内池的池体下方;进水管与内、外池之间的夹层空间连通。
说明书
一种适于处理高浓度废水的膜生物反应器
技术领域
本实用新型属于水处理技术领域，具体涉及一种结合了生物处理和膜分离技术的反应器，适于处理高浓度废水。
背景技术
随着社会的发展，人类对水资源的需求不断增加，但可供人类直接使用的水资源却在不断减少。与19世纪相比，20世纪世界人口增加了2倍，而人类用水却增加了5倍。预计到2025年，水资源危机将蔓延到48个国家，约35亿人将为水所困。随之而来的是生态系统的恶化和生物多样性被破坏，这必将严重威胁人类的生存和发展。
我国是水资源贫乏的国家之一，随着近几年经济的发展，水资源污染问题日益严峻，进一步降低了水体的可利用率。在传统工艺存在各种不足的情势下，新型水处理技术和处理装置应运而生。
发明内容
本实用新型的目的在于针对高浓度废水提供了一种新型膜生物反应器，该反应器结构简单、方便实用。

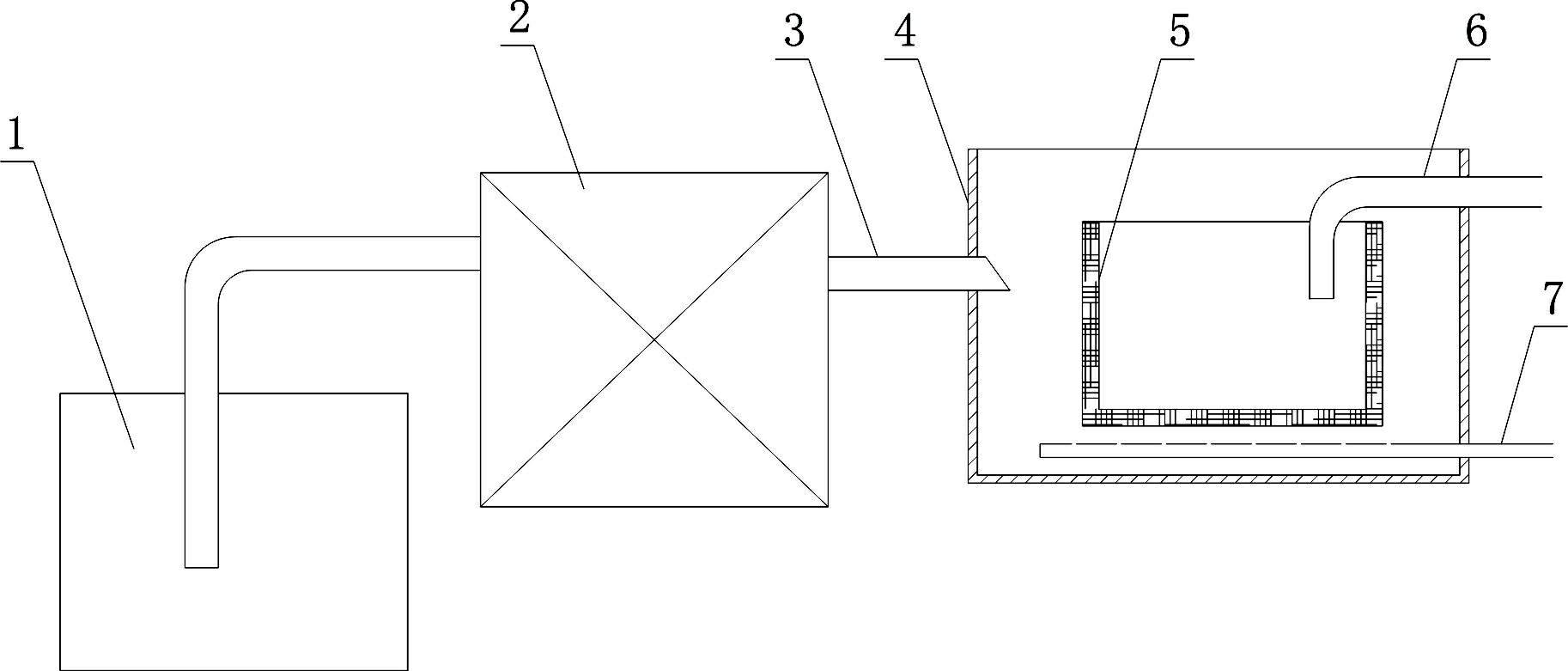

为达上述目的，本实用新型采取了如下技术方案：一种适于处理高浓度废水的膜生物反应器，由外池和设置在外池中的内池组成，其中内池池体由平板膜构筑而成，出水管与内池连通;外池底部设有曝气管，曝气管处于内池的池体下方;进水管与内、外池之间的夹层空间连通。
工作时，污水经由进水管进入外池，并在压力差的作用下渗入内池，渗透过程中附着在膜表面的微生物对水中的污染物进行降解，而另外一些较大颗粒的污染物则被构成内池体的平板膜截留。生物处理和膜分离相结合，最终实现对污水的净化，净化后水经出水管从内池排出。
与现有的膜生物反应器相比，本实用新型提供的反应器具有结构简单、生产成本低、使用过程易于控制等优点，非常适于处理高浓度废水。
