申请日2011.07.18
公开(公告)日2012.01.18
IPC分类号C02F3/30
摘要
本实用新型公开了一种多功能污水处理试验装置，包括顺次连通的第一反应池、第二反应池、第三反应池、第四反应池，还包括与所述第一反应池连接的进水系统;所述第一反应池设有跌水装置;所述第二反应池、第三反应池、第四反应池均设有滗水器，池底均设有曝气系统、穿孔吸泥管和剩余排泥管;还包括污泥回流系统和混合液回流系统。本实用新型可模拟AAO、SBR和UNITANK三大系列污水处理工艺，从而拓展了试验装置的功能，提高设备利用率，同时还具备调节主要处理工艺参数的功能，有助于研究和验证污水处理内在规律，满足各种试验的要求。
权利要求书

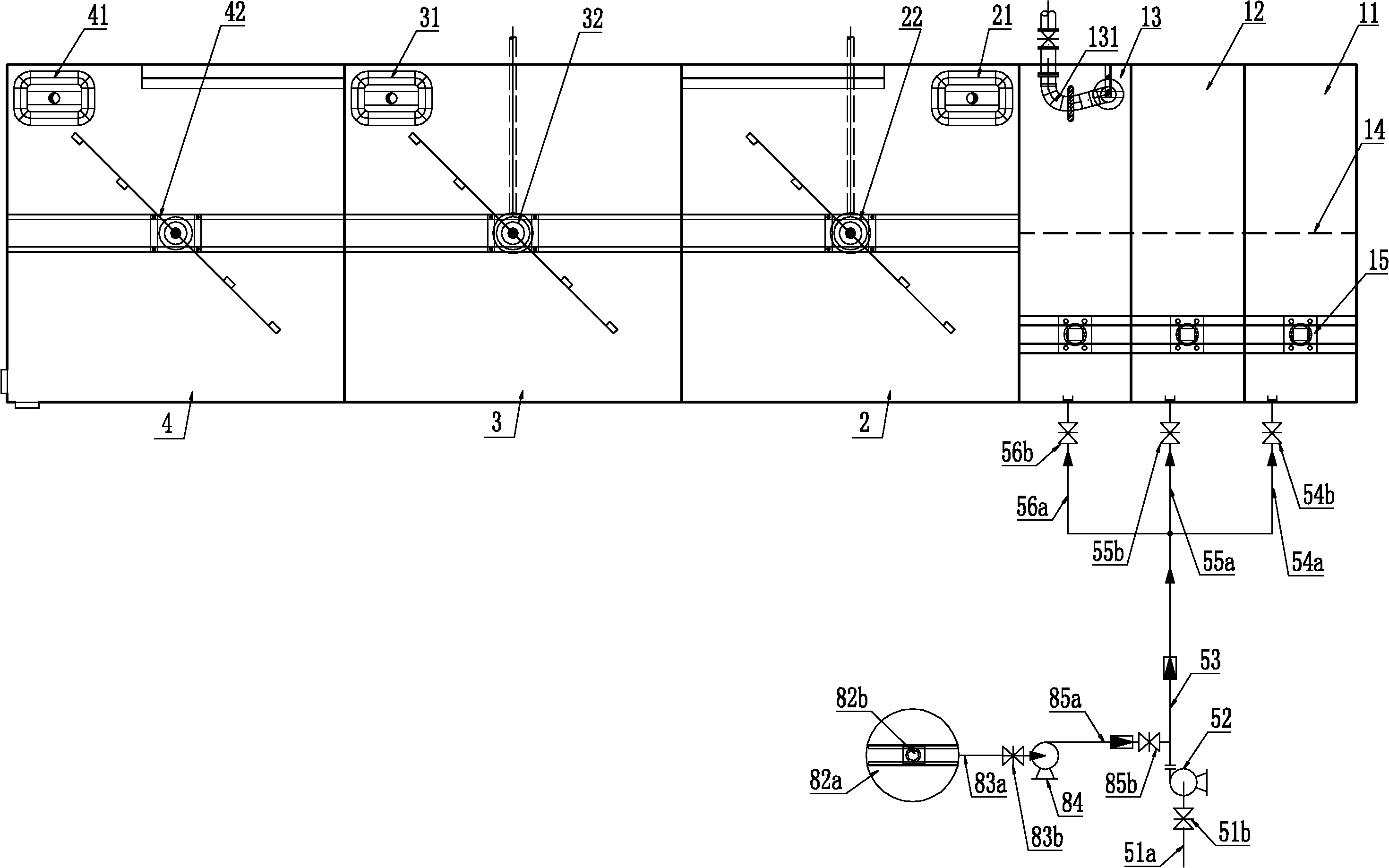

1.一种多功能污水处理试验装置，其特征在于:包括顺次连通的第一反应池、第二反应池、第三反应池、第四反应池，还包括与所述第一反应池连接的进水系统;所述第一反应池设有跌水装置;所述第二反应池、第三反应池、第四反应池均设有滗水器，池底均设有曝气系统、穿孔吸泥管和剩余排泥管;还包括污泥回流系统、混合液回流系统。
2.如权利要求1所述的多功能污水处理试验装置，其特征在于：所述第一反应池包括顺次连通的第一分格、第二分格、第三分格，所述第三分格与第二反应池连通，所述跌水装置设在第三分格中。
3.如权利要求2所述的多功能污水处理试验装置，其特征在于：所述污泥回流系统包括污泥回流泵、与污泥回流泵的进泵口连接的进泥总管、与污泥回流泵的出泵口连接的出泥总管，还包括连接所述第二反应池的穿孔吸泥管和进泥总管的第一进泥管、连接所述第三反应池的穿孔吸泥管和进泥总管的第二进泥管、连接所述第四反应池的穿孔吸泥管和进泥总管的第三进泥管、连接所述出泥总管和第一分格的第一出泥管、连接所述出泥总管和第二分格的第二出泥管、连接所述出泥总管和第三分格的第三出泥管，所述第一、二、三进泥管分别设第一、二、三进泥控制阀，所述第一、二、三出泥管分别设第一、二、三出泥控制阀。
4.如权利要求2所述的多功能污水处理试验装置，其特征在于：所述混合液回流系统包括混合液回流泵、连接第三反应池和混合液回流泵的进泵口的混合液进液管、与混合液回流泵的出泵口连接的混合液出液总管，还包括连接混合液出液总管和第一分格的第一混合液出液管、连接混合液出液总管和第二分格的第二混合液出液管、连接混合液出液总管和第三分格的第三混合液出液管，所述第一、二、三混合液出液管分别设第一、二、三出液控制阀，所述混合液进液管上设进液控制阀。
5.如权利要求2所述的多功能污水处理试验装置，其特征在于：所述跌水装置包括悬挂于第三分格中的跌水漏斗、与所述跌水漏斗连接的连接软管、与所述连接软管连通的出水管口。
6.如权利要求2所述的多功能污水处理试验装置，其特征在于：所述第一分格、第二分格、第三分格均在池内设置第一搅拌器。
7.如权利要求2所述的多功能污水处理试验装置，其特征在于：所述第一分格、第二分格、第三分格均在池内设置3块导流板，其中一块导流板设在池内中部，另外两块导流板设在池内底角。
8.如权利要求1所述的多功能污水处理试验装置，其特征在于：所述进水系统包括原水输送管，与原水输送管连接的进水泵，连接进水泵的进水总管、连接进水总管和第一分格的第一进水管，连接进水总管和第二分格的第二进水管，连接进水总管和第三分格的第三进水管，所述第一、二、三进水管上分别设有第一、二、三进水控制阀，所述原水输送管上设有原水输送控制阀。
9.如权利要求8所述的多功能污水处理试验装置，其特征在于：还包括水质调配系统，所述水质调配系统包括溶药池、与溶药池连接的药液输出管、与药液输出管连接的药泵，还包括连接药泵和进水总管的药液输入管，所述溶药池中还设有溶药搅拌器，所述药液输出管还设有药液输出控制阀，所述药液输入管还设有药液输入控制阀。
10.如权利要求1所述的多功能污水处理试验装置，其特征在于：所述第二反应池、第三反应池、第四反应池均在池内设有第二搅拌器。
说明书
一种多功能污水处理试验装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种能模拟AAO、SBR和UNITANK三大系列污水处理工艺的污水处理试验装置。
背景技术
水是一种十分珍贵但又十分紧缺的资源，生活污水和工业污水如果不予以处理就随意排放势必会造成水源的污染，恶化环境，影响人们的日常生活，甚至危及生命健康以及人类的发展。
随着人类对水资源状况的关心，越来越多的污水处理工厂相继开建、竣工并投入使用。其中，应用最广泛的污水处理工艺是AAO、SBR和UNITANK三大系列污水处理工艺。如何更好地运用以上三种污水处理工艺有赖于不断地开展前瞻性科学研究的试验平台，根据污水源的具体情况进行科学的模拟试验。
然而，目前的污水处理试验模拟装置只能模拟处理其中一种污水处理工艺，工艺调节功能不足，设备的使用率低，模拟试验的研究费用高。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种多功能污水处理试验装置，其能够模拟AAO、SBR和UNITANK三大系列污水处理工艺，并具备调配原水水质、调节污泥回流量和混合液回流量等工艺参数的功能，满足各种污水处理科研试验的要求。
为实现上述目的，本实用新型采用如下技术方案：
一种多功能污水处理试验装置，包括顺次连通的第一反应池、第二反应池、第三反应池、第四反应池，还包括与所述第一反应池连接的进水系统;所述第一反应池设有跌水装置;所述第二反应池、第三反应池、第四反应池均设有滗水器，池底均设有曝气系统、穿孔吸泥管和剩余排泥管;还包括污泥回流系统、混合液回流系统。
优选地，所述第一反应池包括顺次连通的第一分格、第二分格、第三分格，所述第三分格与第二反应池连通，所述跌水装置设在第三分格中。
所述污泥回流系统包括污泥回流泵、与污泥回流泵的进泵口连接的进泥总管、与污泥回流泵的出泵口连接的出泥总管，还包括连接所述第二反应池的穿孔吸泥管和进泥总管的第一进泥管、连接所述第三反应池的穿孔吸泥管和进泥总管的第二进泥管、连接所述第四反应池的穿孔吸泥管和进泥总管的第三进泥管、连接所述出泥总管和第一分格的第一出泥管、连接所述出泥总管和第二分格的第二出泥管、连接所述出泥总管和第三分格的第三出泥管，所述第一、二、三进泥管分别设第一、二、三进泥控制阀，所述第一、二、三出泥管分别设第一、二、三出泥控制阀。
所述混合液回流系统包括混合液回流泵、连接第三反应池和混合液回流泵的进泵口的混合液进液管、与混合液回流泵的出泵口连接的混合液出液总管，还包括连接混合液出液总管和第一分格的第一混合液出液管、连接混合液出液总管和第二分格的第二混合液出液管、连接混合液出液总管和第三分格的第三混合液出液管，所述第一、二、三混合液出液管分别设第一、二、三出液控制阀，所述混合液进液管上设进液控制阀。
优选地，所述跌水装置包括悬挂于第三分格的跌水漏斗、与所述跌水漏斗连接的连接软管、所述连接软管与第三分格的出水管口连接。
优选地，所述第三分格的内壁上固定有滑动导杆，所述跌水漏斗通过套筒套装于所述滑动导杆上。
优选地，所述第一分格、第二分格、第三分格均在池内设置第一搅拌器，所述搅拌器优选为船舶型推进式搅拌器。
优选地，所述第一分格、第二分格、第三分格均在池内设置导流板。
优选地，每一分格内的导流板为3块，其中一块导流板设在中部，以保证液体沿池体长边方向回转，另外两块导流板设在底角，避免液体回转时污泥沉积于底角。
优选地，所述进水系统包括原水输送管，与原水输送管连接的进水泵，连接进水泵的进水总管、连接进水总管和第一分格的第一进水管，连接进水总管和第二分格的第二进水管，连接进水总管和第三分格的第三进水管，所述第一、二、三进水管上分别设有第一、二、三进水控制阀，所述原水输送管上设有原水输送控制阀。
为调配原水水质，还设置了与所述进水管连接的水质调配系统。
优选地，所述水质调配系统包括溶药池、与溶药池连接的药液输出管、与药液输出管连接的药泵，还包括连接药泵和进水总管的药液输入管，所述溶药池中还设有溶药搅拌器，所述药液输出管还设有药液输出控制阀，所述药液输入管还设有药液输入控制阀。
优选地，所述溶药搅拌器为船舶型推进式搅拌器，所述溶药池为呈圆柱形的钢罐。
优选地，所述第二反应池、第三反应池、第四反应池均在池内设有搅拌器，在厌缺氧时用于搅拌反应池溶液，促进物质接触交换和加快溶解氧消耗。所述搅拌器优选为框式搅拌器。
本实用新型的有益效果是：1、可模拟AAO、SBR和UNITANK三大系列污水处理工艺，从而拓展了试验装置的功能，提高设备利用率;2、具备调节主要处理工艺参数的功能，有助于研究和验证污水处理内在规律，满足各种试验的要求;3、操作简便，自动化程度高，可在无人值守的情况下安全运行。
