申请日2011.07.14
公开(公告)日2012.03.14
IPC分类号C02F9/02
摘要
本实用新型公开了一种碟管式膜法水处理装置，中空的膜壳内置有隔板，相邻的隔板之间设置有膜片，膜壳的两端分别固定有左侧承压板、右侧承压板，左侧承压板与右侧承压板的中间分别开有孔，两个孔之间设置有不锈钢芯轴，左侧承压板的开孔处还设置有中空的端头卡套，端头卡套的端侧还设置有螺母;膜壳内、左侧承压板的内侧设置有左端密封法兰，膜壳内、右侧承压板的内侧设置有进出水密封法兰;在右侧承压板与进出水密封法兰上共同设置有净水出口与原水进口，进出水密封法兰的中部设置有法兰中心孔，净水出口与法兰中心孔内部相通。本实用新型碟管式膜法水处理装置，能够对垃圾渗透液进行处理从而达到排放标准。
权利要求书

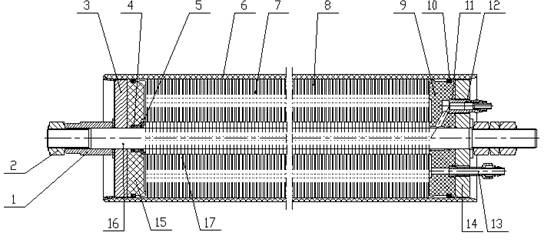

1. 一种碟管式膜法水处理装置，其特征在于，包括中空的膜壳(6)，膜壳(6)内置有两个以上隔板(7)，相邻的隔板(7)之间设置有膜片(8)，所述膜壳(6)的两端分别固定有左侧承压板(3)、右侧承压板(14)，所述左侧承压板(3)与右侧承压板(14)的中间分别开有孔，两个孔之间设置有不锈钢芯轴(16)，左侧承压板(3)的开孔处还设置有中空的端头卡套(1)，端头卡套(1)的端侧还设置有螺母(2);所述膜壳(6)内、左侧承压板(3)的内侧设置有左端密封法兰(15)，所述膜壳(6)内、右侧承压板(14)的内侧设置有进出水密封法兰(9);在右侧承压板(14)与进出水密封法兰(9)上共同设置有净水出口(12)与原水进口(13)，所述进出水密封法兰(9)的中部设置有法兰中心孔(18)，所述净水出口(12)与法兰中心孔(18)内部相通。
2. 根据权利要求1所述的碟管式膜法水处理装置，其特征在于，所述左端密封法兰(15)与不锈钢芯轴(16)之间设置有第一密封圈(4)、第二密封圈(5)。
3. 根据权利要求1所述的碟管式膜法水处理装置，其特征在于，所述膜壳(6)与进出水密封法兰(9)之间设置有第三密封圈(10)。
4. 根据权利要求1所述的碟管式膜法水处理装置，其特征在于，所述净水出口(12)的内部设置有第四密封圈(11)。
5. 根据权利要求1所述的碟管式膜法水处理装置，其特征在于，所述隔板(7)与不锈钢芯轴(16)之间设置有第五密封圈(17)。
说明书
碟管式膜法水处理装置
技术领域
本实用新型属于污水处理装置技术领域，涉及一种碟管式膜法水处理装置。
背景技术
我国对生活垃圾的处理主要是垃圾填埋，而垃圾渗滤液是填埋场伴生的二次污染物，主要来自于降水和垃圾本身的自含水。垃圾渗滤液的组分复杂，污染物浓度高、色度大、毒性强，不仅含有大量有机污染物，还含有各种重金属污染物，是一种高浓度有机废水。垃圾渗滤液的不当处置，不但影响地表水的质量，还会影响地下水的安全，若不加处理直接排入环境，会造成严重的环境污染。
发明内容
本实用新型的目的是提供一种碟管式膜法水处理装置，能够对垃圾渗透液进行处理从而达到排放标准。
本实用新型所采用的技术方案是，一种碟管式膜法水处理装置，包括中空的膜壳，膜壳内置有两个以上隔板，相邻的隔板之间设置有膜片，膜壳的两端分别固定有左侧承压板、右侧承压板，左侧承压板与右侧承压板的中间分别开有孔，两个孔之间设置有不锈钢芯轴，左侧承压板的开孔处还设置有中空的端头卡套，端头卡套的端侧还设置有螺母;膜壳内、左侧承压板的内侧设置有左端密封法兰，膜壳内、右侧承压板的内侧设置有进出水密封法兰;在右侧承压板与进出水密封法兰上共同设置有净水出口与原水进口，进出水密封法兰的中部设置有法兰中心孔，净水出口与法兰中心孔内部相通。
本实用新型的特征还在于，
左端密封法兰与不锈钢芯轴之间设置有第一密封圈、第二密封圈。
膜壳与进出水密封法兰之间设置有第三密封圈。
净水出口的内部设置有第四密封圈。
隔板与不锈钢芯轴之间设置有第五密封圈。
本实用新型的碟管式膜法水处理装置，污水从原水进口进入到水处理装置的膜壳内，污水通过层层夹在隔板间的膜片的过滤，然后从左端的隔板与左端密封法兰之间的间隙进入隔板、不锈钢芯轴之间间隙所形成的环状通道，最后通过法兰中心孔从净水出口流出，达到处理污水的目的。
