申请日2011.10.20
公开(公告)日2012.06.20
IPC分类号B01D33/04; B01D33/50; B01D33/46
摘要
污泥脱水用带式压滤机，涉及污泥脱水技术领域，特别是压滤式污泥脱水技术领域。机架内布置第一环形的滤布、第二环形的滤布，机架上设置泥水进入喷嘴、集水盘、刮泥板、相互平行的滚筒，机架一侧设置反应桶，反应桶内布置搅拌轴，在反应桶上端设置电机，搅拌轴的上端连接在电机上，反应桶上端分别设置进液口和加药口，在反应桶下端连接泥水输出管，泥水输出管的另一端连接在所述泥水进入喷嘴上，在所述泥水输出管上还设置控制阀。本实用新型的污泥脱水效率高，可节约絮凝剂投放量，且絮凝效果好、泥和水分离充分，利于进一步对污泥进行无污染化处理。
权利要求书
1.污泥脱水用带式压滤机，包括机架，在机架内布置第一环形的滤布和第二环形的滤布，在机架上分别通过轴承设置相互平行的滚筒，第一环形的滤布和第二环形的滤布分别绕制在滚筒上，第一环形的滤布和第二环形的滤布在部分滚筒上呈叠合式绕制，在机架上分别设置泥水进入喷嘴、集水盘和刮泥板;其特征在于在机架一侧设置反应桶，在反应桶内布置搅拌轴，在反应桶上端设置电机，所述搅拌轴的上端连接在所述电机上，在所述反应桶上端分别设置进液口和加药口，在反应桶下端连接泥水输出管，所述泥水输出管的另一端连接在所述泥水进入喷嘴上，在所述泥水输出管上还设置控制阀。
说明书
污泥脱水用带式压滤机
技术领域
本实用新型涉及污泥脱水技术领域，特别是压滤式污泥脱水技术领域。
背景技术
随着工业的日益发展，各种工业废水及家庭废水的产量亦急剧增加，这不仅在处理上日益困难，且废水中所含的污泥若未经适当的处理即任意倾倒更将对环境造成二次破坏。一般在废水污泥的处理过程中，为了能高效率且经济地进行污泥的搬运、焚烧或填埋，应尽量去除污泥中所含的水分，已达到减量化与固型化的目的。因此，脱水过滤在污泥处理系统中为最重要的污泥减量化手段。
现有污泥压滤机进行污泥脱水处理的程序中仍然存在一些问题。例如，压滤前置工序絮凝时，目前市场较先进的是三箱式一体化加药装置，采用动态混合，熟化的方式絮凝，此方式优点是速度快，但熟化不完全，用药量大造成很大的浪费。
发明内容
本实用新型目的在于设计一种减少絮凝剂投放量、絮凝效果好、泥和水分离充分的污泥脱水用带式压滤机。

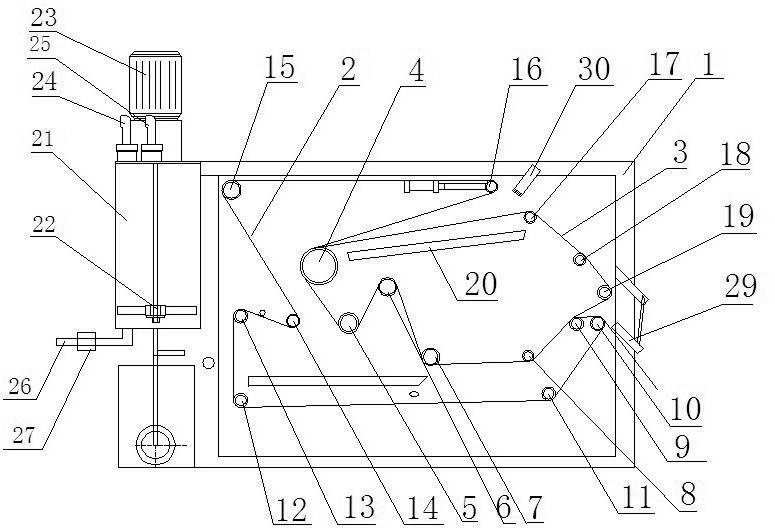

本实用新型包括机架，在机架内布置第一环形的滤布和第二环形的滤布，在机架上分别通过轴承设置相互平行的滚筒，第一环形的滤布和第二环形的滤布分别绕制在滚筒上，第一环形的滤布和第二环形的滤布在部分滚筒上呈叠合式绕制，在机架上分别设置泥水进入喷嘴、集水盘和刮泥板;其特征是：在机架一侧设置反应桶，在反应桶内布置搅拌轴，在反应桶上端设置电机，所述搅拌轴的上端连接在所述电机上，在所述反应桶上端分别设置进液口和加药口，在反应桶下端连接泥水输出管，所述泥水输出管的另一端连接在所述泥水进入喷嘴上，在所述泥水输出管上还设置控制阀。
本实用新型设置了反应桶，使絮凝剂和原泥水在搅拌条件下得到充分的接触、反应，通过控制电机的工作，使熟化有一个静态过程，熟化充分，然后再由控制阀经泥水进入喷嘴均匀布置在两个环形滤布之间。经两个环形滤布的挤出水分后，刮泥板则将成饼状的无水污泥从滤布上剥离下来。本实用新型的污泥脱水效率高，可节约絮凝剂投放量，且絮凝效果好、泥和水分离充分，利于进一步对污泥进行无污染化处理。
