申请日2012.12.10
公开(公告)日2013.06.05
IPC分类号G05B19/05
摘要
本实用新型属于污水处理技术领域，具体涉及一种污水处理系统电控部分，提供一种价格低，易操作，安装方便，维修简单相对成本低的污水处理系统电控部分，其采取的技术方案为：污水处理系统电控部分，包括PLC控制单元、压力传感器单元、液位控制器单元、按键控制器单元和电器控制柜，压力传感器单元、液位控制器单元、按键控制器单元和电器控制柜均与PLC控制单元连接，所述的PLC控制单元还连接有时间继电器单元，所述的PLC控制单元采用FX2N系列PLC，所述的时间继电器单元采用JSP可编程时间继电器，主要用于污水处理系统的电控技术中。
权利要求书

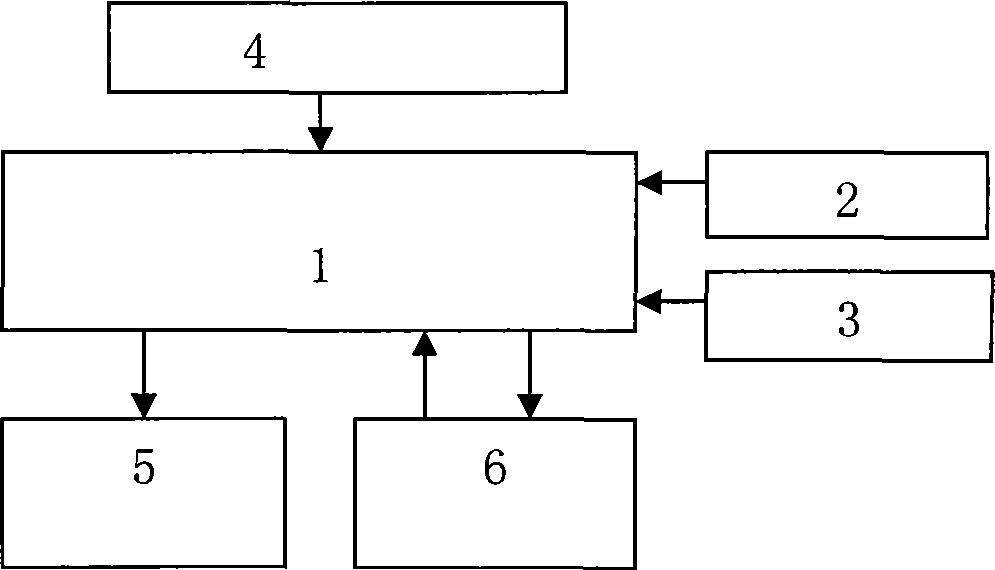

1.污水 处理系统电控部分，其包括PLC控制单元(1)、压力传感器单元(2)、液位控制 器单元(3)、按键控制器单元(4)和电器控制柜(5)，压力传感器单元(2)、液位控制器单 元(3)、按键控制器单元(4)和电器控制柜(5)均与PLC控制单元(1)连接，其特征在于： 所述的PLC控制单元(1)还连接有时间继电器单元(6)。
2.根据权利要求1所述的污水处理系统电控部分，其特征在于：所述的PLC控制单元(1) 采用FX2N系列PLC。
3.根据权利要求1所述的污水处理系统电控部分，其特征在于：所述的时间继电器单元 (6)采用JSP可编程时间继电器。
说明书
污水处理系统电控部分
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水处理系统电控部分。
背景技术
现有的污水处理系统电控部分大多采用：
1、单一的PLC控制，PLC控制可以完成复杂的控制流程和运算，但不能很好的显示每一 个部件的运行状态;
2、单一的时间继电器控制，能很好的显示各水泵风机电磁阀等的运行时间和状态，但 不能完成复杂的污水处理器;
3、PLC与触摸屏结合控制，可以完成复杂的控制流程和运算，能很好的显示各水泵风 机电磁阀等的运行时间和状态，但不能直观的调正污水处理所需要工艺时间，并且相对成本 高，编程复杂;
现有的污水处理系统电控部分不能够显示每一个部件的运行状态，也不能够完成复杂的 污水处理工艺，并且污水处理工艺不能修改或者修改需要重新设计硬件和软件，需要非常专 业的编程人员和硬件设计人员，程序修改困难，硬件不可以随意组合，相对难操作，安装不 方便，维修困难等，这样使现有的污水处理控制器成本高。
实用新型内容
为克服现有技术的不足，本实用新型提供一种价格低，易操作，安装方便，维修简单相 对成本低的污水处理系统电控部分。
为解决上述技术问题，本实用新型采取的技术方案为：
污水处理系统电控部分，其包括PLC控制单元、压力传感器单元、液位控制器单元、按 键控制器单元和电器控制柜，压力传感器单元、液位控制器单元、按键控制器单元和电器控 制柜均与PLC控制单元连接，所述的PLC控制单元还连接有时间继电器单元。
所述的PLC控制单元采用FX2N系列PLC。
所述的时间继电器单元采用JSP可编程时间继电器。
本实用新型与现有技术相比所具有的有益效果为：
1、能够显示每一个部件的运行状态;
2、能够完成复杂的污水处理工艺;
3、价格低，易操作，安装方便，维修简单相对成本低;
4、程序修改简单，硬件可以随意组合。
