申请日2011.07.08
公开(公告)日2012.01.18
IPC分类号G01N27/26; H05K9/00
摘要
本实用新型涉及一种污水监测装置。一种远距离污水监测的信号屏蔽装置，其包括依次连接的探头、信号屏蔽管和信号屏蔽盒，所述信号屏蔽管为空心管，所述信号屏蔽盒的内部材料为陶瓷绝缘体，所述探头内的电极信号线经所述信号屏蔽管后由所述信号屏蔽盒引出。本实用新型的信号屏蔽装置可以直接将探头伸入待监测污水池，探头内的电极信号线将收集的信号经信号屏蔽盒输出，当待监测污水池与污水监测点距离较远时，再经信号线的桥架输出到外接显示器中，信号经信号屏蔽管屏蔽，再加上陶瓷信号屏蔽盒的屏蔽作用，探头收集的信号不受外界影响，监测的数值准确性较高。
权利要求书
1. 一种远距离污水监测的信号屏蔽装置，其特征在于：包括依次连接的探头、信号屏蔽管和信号屏蔽盒，所述信号屏蔽管为空心管，所述信号屏蔽盒的内部材料为陶瓷绝缘体，所述探头内的电极信号线经所述信号屏蔽管后由所述信号屏蔽盒引出。
2. 根据权利要求1所述的一种远距离污水监测的信号屏蔽装置，其特征在于：所述信号屏蔽盒包括盒盖和盒体，所述盒体包括探头接收器、接线柱和信号输出器。
3. 根据权利要求1或2所述的一种远距离污水监测的信号屏蔽装置，其特征在于：所述探头为温度传感器。
4. 根据权利要求1或2所述的一种远距离污水监测的信号屏蔽装置，其特征在于：所述探头为pH值传感器。
5. 根据权利要求1或2所述的一种远距离污水监测的信号屏蔽装置，其特征在于：所述探头为电导传感器。
说明书
一种远距离污水监测的信号屏蔽装置
技术领域
本实用新型涉及一种污水监测装置。
背景技术
在现有技术中，一般在待监测污水池与污水监测点之间连接电极信号线以监测污水信号。当污水池与污水监测点距离较远时，由于电极信号线一般较短，若直接对接电极信号线，监测的数值准确性较低。
实用新型内容
本实用新型的目的是提供一种可准确进行远距离污水监测的信号屏蔽装置。

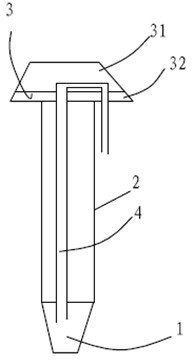

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种远距离污水监测的信号屏蔽装置，其包括依次连接的探头、信号屏蔽管和信号屏蔽盒，所述信号屏蔽管为空心管，所述信号屏蔽盒的内部材料为陶瓷绝缘体，所述探头内的电极信号线经所述信号屏蔽管后由所述信号屏蔽盒引出。
优选地，所述信号屏蔽盒包括盒盖和盒体，所述盒体包括探头接收器、接线柱和信号输出器。
优选地，所述探头为温度传感器。
优选地，所述探头为pH值传感器。
优选地，所述探头为电导传感器。
本实用新型的信号屏蔽装置可以直接将探头伸入待监测污水池，探头内的电极信号线将收集的信号经信号屏蔽盒输出，当待监测污水池与污水监测点距离较远时，再经信号线的桥架输出到外接显示器中，信号经信号屏蔽管屏蔽，再加上陶瓷信号屏蔽盒的屏蔽作用，探头收集的信号不受外界影响，监测的数值准确性较高。
