申请日2011.07.08
公开(公告)日2012.04.18
IPC分类号C02F1/461; C02F9/10
摘要

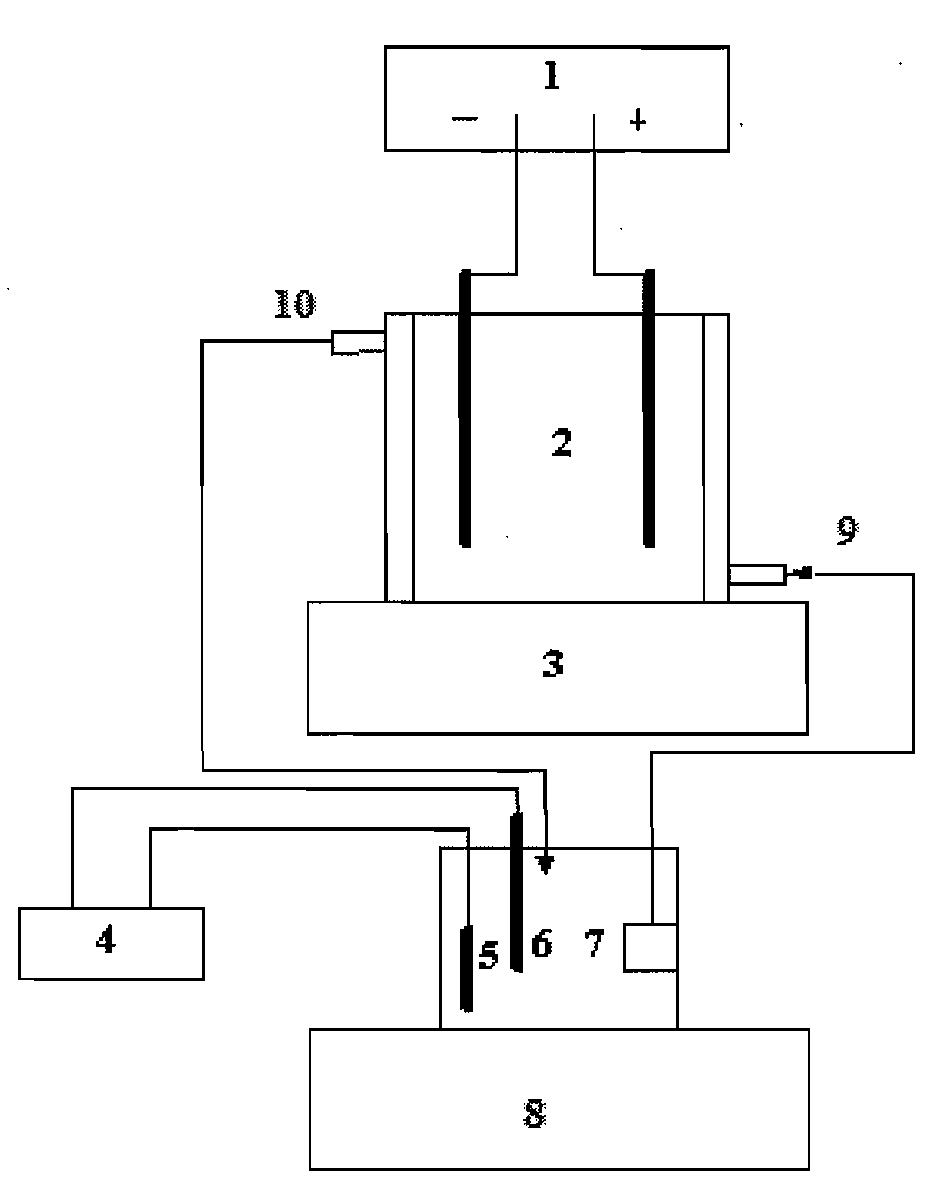

本实用新型涉及一种用于有机颜料生产废水预处理的电解装置，包括电解区和加热区，所述电解区包括稳压/稳流电源(1)、电解槽(2)和第一磁力搅拌器(3)，电解槽(1)置于第一磁力搅拌器(3)之上，电解槽(2)中垂直放置分别与稳压/稳流电源(1)正极和负极连接的阳极和阴极;其中，所述加热区包括第二磁力搅拌器(8)、继电器(4)、加热器(5)、节点温度计(6)和潜水泵(7)，加热器(5)和节点温度计(6)分别与继电器(4)连接，加热器(5)和节点温度计(6)与潜水泵(7)都置于第二磁力搅拌器(8)上的容器内，继电器(4)设置于所述容器外部;其中，潜水泵(7)通过管线与电解槽(2)下部入口(9)连接，电解槽(2)上部出口(10)经管线与加热区的容器连接。
权利要求书
1.一种用于有机颜料生产废水预处理的电解装置，包括电解区和加热区，所述电解区包括稳压/稳流电源(1)、电解槽(2)和第一磁力搅拌器(3)，电解槽(2)置于磁力搅拌器(3)之上，电解槽(2)中中垂直放置分别与稳压/稳流电源(1)的正极和负极连接的阳极和阴极;其特征在于，
所述加热区包括第二磁力搅拌器(8)、继电器(4)、加热器(5)、节点温度计(6)和潜水泵(7)，加热器(5)和节点温度计(6)分别与继电器(4)连接，加热器(5)和节点温度计(6)与潜水泵(7)都置于第二磁力搅拌器(8)上的容器内，继电器(4)设置于所述容器外部，其中，潜水泵(7)通过管线与电解槽(2)下部入口(9)连接，电解槽(2)上部出口(10)经管线与加热区的容器连接。
2.根据权利要求1所述的电解装置，其特征在于，所述阴极为铁板电极，阳极为铝板电极。
3.根据权利要求1或2所述的电解装置，其特征在于，电解槽(2)内加入有填料，所述填料为标准填料。
4.根据权利要求3所述的电解装置，其特征在于，所述填料粒径为10-50目。
5.根据权利要求1或2所述的电解装置，其特征在于，电解槽(2)的运行参数为：电流密度10-25mA/cm2、阳极和阴极之间的极间距8-20mm、第一磁力搅拌器(3)的搅拌速率200-500r/min，废水在电解槽中停留时间5-60min。
6.根据权利要求5所述的电解装置，其特征在于，电流密度 为12.5mA/cm2。
7.根据权利要求1或2所述的电解装置，其特征在于，通过继电器(4)、加热器(5)和节点温度计(6)将废水温度控制在30至75℃的范围。
8.根据权利要求7所述的电解装置，其特征在于，所述温度范围为36至60℃。
9.根据权利要求1或2所述的电解装置，其特征在于，所述废水为苯并咪唑啉系列有机颜料生产废水。
说明书
用于有机颜料生产废水预处理的电解装置
技术领域：
本实用新型涉及有机化工、印染等高浓度有机废水处理技术领域，具体涉及一种用于有机颜料生产废水预处理的电解装置。
背景技术：
随着工业发展，废水中难降解有机化合物与日俱增，危害环境安全和人类健康。有机颜料如苯并咪唑啉的生产过程中，在各种产品和中间体的结晶、物料的流失及地面的冲刷等过程中均会产生大量的生产废水。通常含有难降解的毒性有机物，包括有机溶剂DMF、苯、AABI、ASBI、苯胺等，具有高COD、高色度、高含盐量等特点，而且废水间歇排放、水质随时间变化较大，属于有机物难降解工业废水。
目前，国内外处理这类废水的主要方法包括：活性炭吸附、生物降解、离子交换、溶剂萃取、膜分离、化学氧化、电渗析、絮凝法等。但出水水质均难以满足回收再利用的要求。电化学方法是目前有机颜料废水处理中的研究热点。长期以来由于电化学法存在能耗大、电流效率低、成本高及易发生析氧、析氢等副反应的特点，一直没有得到很好的发展。
近年来，随着电极材料的开发、反应器的研制及对传统电化学工艺的改进，电化学水处理技术得到了广泛应用。电化学技术处理 有机废水具有降解能力强、脱色效率高等优点，与其它技术相结合，将会更加经济、高效地处理有机印染废水。电化学水处理技术具有非常广阔的应用前景，在有机废水处理技术中的地位日益重要。电化学法在多种污染物处理技术中显示了与众不同的特点，被称为“环境友好”技术，在绿色工艺方面极具潜力。
实用新型内容：
本实用新型的目的在于提供一种操作简便、运行成本低的用于有机颜料废水预处理的电解装置，以降低相关企业污水处理成本，提高企业效益。
本实用新型设计人发现，有机颜料如苯并咪唑啉的生产废水具有高COD、高色度、高含盐的特点，采用通常的电解装置进行处理效果并不理想，如果在电解前将有机颜料生产废水加热到一定温度范围，并合理选择电极材料和电解条件，则有利于进行电解。
因此，本实用新型提供一种电解装置，包括电解区和加热区，所述电解区包括稳压/稳流电源、电解槽和第一磁力搅拌器，电解槽置于磁力搅拌器之上，电解槽中垂直放置分别与电源正极和负极连接的阳极和阴极;所述加热区包括第二磁力搅拌器、继电器、加热器、节点温度计和潜水泵，加热器和节点温度计分别与继电器连接，加热器和节点温度计与潜水泵都置于第二磁力搅拌器上的容器内，继电器设置于所述容器外部;其中，潜水泵通过管线与电解槽下部入口连接，电解槽上部出口与加热区的容器连接。
采用本实用新型的电解装置处理有机颜料生产废水时，处理效果稳定可靠，操作简便易行，运行成本较低，适合于有机化工企业、印染或其它类似企业排放的有机废水的预处理。
