申请日2011.10.19
公开(公告)日2012.05.23
IPC分类号C02F9/14; C02F11/04; C02F1/52; C02F3/30
摘要
本实用新型涉及的是污泥消化上清液强化处理装置，这种污泥消化上清液强化处理装置在厌氧消化池的上部设置好氧区和厌氧区，好氧区与厌氧区相通，好氧区内设置好氧生物转盘，厌氧区内设置厌氧生物转盘，厌氧消化池下部引出的回流管连接至好氧区，回流管上设置有提升泵和静态混合器，厌氧区设置有污水出水口;好氧生物转盘、厌氧生物转盘分别与生物转盘驱动装置连接。本实用新型采用两级生物转盘与厌氧消化池组合，厌氧与好氧处理消化上清液，同时设置投药装置，完成对上清液中氮磷的去除，减轻上清液回流对系统的冲击作用。
权利要求书

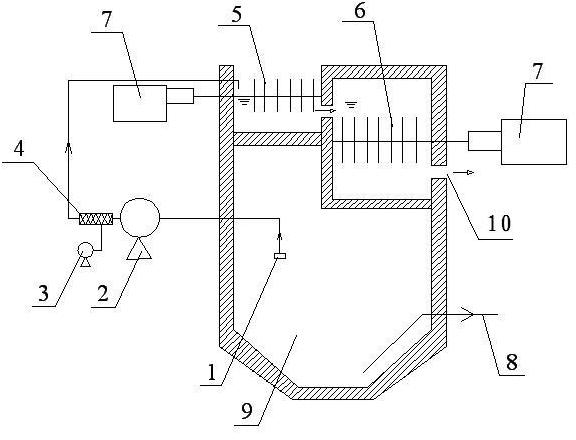

1.一种污泥消化上清液强化处理装置，其特征在于：这种污泥消化上清液强化处理装置在厌氧消化池(9)的上部设置好氧区和厌氧区，好氧区与厌氧区相通，好氧区内设置好氧生物转盘(5)，厌氧区内设置厌氧生物转盘(6)，厌氧消化池(9)下部引出的回流管连接至好氧区，回流管上设置有提升泵(2)和静态混合器(4)，厌氧区设置有污水出水口(10);好氧生物转盘(5)、厌氧生物转盘(6)分别与生物转盘驱动装置连接。
2.根据权利要求1所述的污泥消化上清液强化处理装置，其特征在于：所述的厌氧消化池(9)引出的回流管的前端设置有滤头(1)。
3.根据权利要求1所述的污泥消化上清液强化处理装置，其特征在于：所述的静态混合器(4)前还连接一个加药泵(3)。
4.根据权利要求1所述的污泥消化上清液强化处理装置，其特征在于：所述的生物转盘驱动装置为电机，电机有二个，一个电机(7)通过转动轴连接好氧生物转盘(5)，另一个电机(7)通过转动轴连接厌氧生物转盘(6)。
说明书
污泥消化上清液强化处理装置
技术领域
本实用新型涉及的是可应用于城市污水处理厂污泥消化处理的污水污泥组合处理设备，具体涉及的是污泥消化上清液强化处理装置。
背景技术
城市污水目前主要采用生物方法进行处理，在处理过程中需要排放剩余污泥，剩余污泥中含有大量未降解的有机物，未降解的有机物一般采用厌氧消化法由兼性菌和专性厌氧菌降解处理，处理后的污泥排放进行后续处理，而消化处理后污泥上清液中仍含有大量氮磷，上清液回流至污水处理系统，势必会对污水处理系统产生较大的冲击，影响处理效果。
发明内容
本实用新型的目的是提供污泥消化上清液强化处理装置，这种污泥消化上清液强化处理装置用于解决目前采用生物方法处理城市污水时消化处理后的污泥上清液回流到污水系统时对系统冲击大的问题。
本实用新型解决其技术问题所采用的技术方案是：这种污泥消化上清液强化处理装置在厌氧消化池的上部设置好氧区和厌氧区，好氧区与厌氧区相通，好氧区内设置好氧生物转盘，厌氧区内设置厌氧生物转盘，厌氧消化池下部引出的回流管连接至好氧区，回流管上设置有提升泵和静态混合器，厌氧区设置有污水出水口;好氧生物转盘、厌氧生物转盘分别与生物转盘驱动装置连接。
上述方案中厌氧消化池引出的回流管的前端设置有滤头，以减少提升泵的抽吸作用而使回流到好氧区的上清液中带走的污泥量。
上述方案中静态混合器前还连接一个加药泵。
上述方案中生物转盘驱动装置为电机，电机有二个，一个电机通过转动轴连接好氧生物转盘，另一个电机通过转动轴连接厌氧生物转盘。
本实用新型具有以下有益效果：
1、本实用新型采用两级生物转盘与厌氧消化池组合，厌氧与好氧处理消化上清液，同时设置投药装置，完成对上清液中氮磷的去除，减轻上清液回流对系统的冲击作用。
2、本实用新型结构简单，处理后的消化上清液也可直接排放到天然水体，避免了重复处理的浪费。
