申请日2011.10.18
公开(公告)日2012.04.18
IPC分类号C02F9/04; C02F9/10; C02F11/12; C02F1/04; C02F1/52; C02F1/50; C02F1/44
摘要

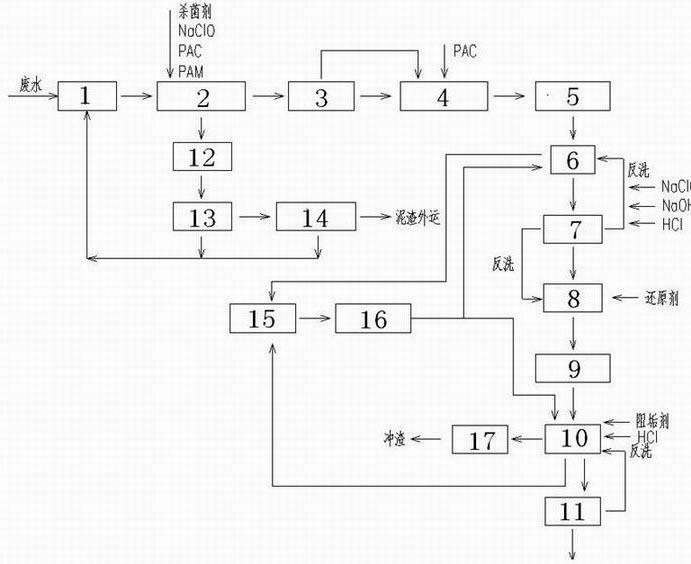

一种重金属废水深度处理零排放回收设备，其特征是包括依次连接的预处理设备，第一保安过滤器(5)、超滤设备(6)、超滤水池(7)、活性炭过滤器(8)、第二保安过滤器(9)、反渗透装置(10)和回用水池(11)，所述超滤水池(7)的两个反冲洗出水口分别与超滤设备(6)的反冲洗进水口和活性炭过滤器(8)的反冲洗进水口连接，回用水池(11)的反冲洗出水口与反渗透装置(10)的反冲洗进水口连接。本发明具有产水量大、回收效率高、出盐量小、泥渣清洁回收的优点。
权利要求书
1.一种重金属废水深度处理零排放回收设备，其特征是包括依次连接的预处理设备，第一保安过滤器(5)、超滤设备(6)、超滤水池(7)、活性炭过滤器(8)、第二保安过滤器(9)、反渗透装置(10)和回用水池(11)，所述超滤水池(7)的两个反冲洗出水口分别与超滤设备(6)的反冲洗进水口和活性炭过滤器(8)的反冲洗进水口连接，回用水池(11)的反冲洗出水口与反渗透装置(10)的反冲洗进水口连接。
2.根据权利要求1所述的重金属废水深度处理零排放回收设备，其特征在于所述预处理设备包括一次连接的调节池(1)、全自动净水器(2)、中间水池(3)和多介质过滤器(4)，所述中间水池(3)的反冲洗出水口与多介质过滤器(4)的顶部进水口连接。
3.根据权利要求2所述的重金属废水深度处理零排放回收设备，其特征在于所述全自动净水器(2)的排水口通过泥浆池(12)连接浓缩机(13)，浓缩机(13)的排泥口连接隔膜压滤机(14);浓缩机(13)和隔膜压滤机(14)的排水口分别连接调节池(1)。
4.根据权利要求1所述的重金属废水深度处理零排放回收设备，其特征在于所述超滤设备(6)的清洗水出水口连接有清洗水箱(15)，清洗水箱(15)的出水口连接第三保安过滤器(16)的进水口，第三保安过滤器(16)的出水口分别连接超滤设备(6)和反渗透装置(10)的进水口;反渗透装置(10)的回用水出口连接清洗水箱(15)。
5.根据权利要求1所述的重金属废水深度处理零排放回收设备，其特征在于所述反渗透装置(10)的浓水出口连接浓水池(17)。
6.根据权利要求2所述的重金属废水深度处理零排放回收设备，其特征在于所述全自动净水器(2)连接有全自动净水器加药装置，多介质过滤器(4)连接有多介质过滤器加药装置。
7.根据权利要求1所述的重金属废水深度处理零排放回收设备，其特征在于所述超滤设备(6)和超滤水池(7)均连接超滤加药装置，所述反渗透装置(10)连接有反渗透装置加药装置。
说明书
重金属废水深度处理零排放回收设备
技术领域
本发明涉及环保设备领域，尤其是一种重金属废水深度处理零排放回收设 备。本发明主要用于含重金属离子废水和重金属离子的回用工程，含盐生产废 水的回用工程，纯水制备站的混床、阴阳床再生废水的回用工程，及其它工程 的除盐回用工程。
本发明内的单体设备(压力式净水器)可以作为给水净化站的主要处理设施， 直接将河水、水库水等地表水处理为生产用水，超滤装置可以作为各种中水处 理的深度处理设备。反渗透可以作为超纯水处理的预处理，低压锅炉的给水处 理设施等。
背景技术
重金属废水主要来自矿山、冶炼、电解、电镀、农药、医药、油漆、颜料 等企业排出的废水。如果不对重金属废水处理，就会严重污染环境。
由于重金属不能分解破坏，而只能转移它们的存在位置和转变它们的物理 和化学形态，达到除重金属的目的。例如，废水处理过程中，经化学沉淀处理 后，废水中的重金属从溶解的离子形态转变成难溶性化台物而沉淀下来，从水 中转移到污泥中;经离子交换处理后，废水中的重金属离子转移到离子交换树 脂上，经再生后又从离子交换树脂上转移到再生废液中。
所谓“零排放”是指无限地减少污染物和能源排放直至为零的活动：即利 用清洁生产，3R(Reduce，Reuse，Recycle)及生态产业等技术，实现对自然资 源的完全循环利用，从而不给大气，水体和土壤遗留任何废弃物。
现有的重金属处理设备往往只能针对一种重金属进行处理回收，或者根据 特定水质的废水进行处理，不能实现同时对多种性质废水进行处理回收，实际 效果差强人意。
发明内容
本发明的目的在于提供一种重金属废水深度处理零排放回收设备，该设备 具有产水量大、回收效率高、出盐量小、泥渣清洁回收的优点。
本发明的技术方案是：
一种重金属废水深度处理零排放回收设备包括依次连接的预处理设备，第 一保安过滤器、超滤设备、超滤水池、活性炭过滤器、第二保安过滤器、反渗 透装置和回用水池，所述超滤水池的两个反冲洗出水口分别与超滤设备的反冲 洗进水口和活性炭过滤器的反冲洗进水口连接，回用水池的反冲洗出水口与反 渗透装置的反冲洗进水口连接。
所述预处理设备包括一次连接的调节池、全自动净水器、中间水池和多介质 过滤器，所述中间水池的反冲洗出水口与多介质过滤器的顶部进水口连接。
所述全自动净水器的排水口通过泥浆池连接浓缩机，浓缩机的排泥口连接隔 膜压滤机;浓缩机和隔膜压滤机的排水口分别连接调节池。隔膜压滤机浓缩排 出的泥渣外运。
所述超滤设备的清洗水出水口连接有清洗水箱，清洗水箱的出水口连接第三 保安过滤器的进水口，第三保安过滤器的出水口分别连接超滤设备和反渗透装 置的进水口;反渗透装置的回用水出口连接清洗水箱。
所述反渗透装置的浓水出口连接浓水池。
所述全自动净水器连接有全自动净水器加药装置，该加药装置可选择加入杀 菌剂、NaClO、PAC、PAM药剂;多介质过滤器连接有多介质过滤器加药装置， 该加药装置可选择加入PAC药剂。
所述超滤设备和超滤水池均连接超滤加药装置，该加药装置可选择加入 NaClO、NaOH、HCL药剂;所述反渗透装置连接有反渗透装置加药装置，该 加药装置可选择加入阻垢剂、HCL药剂。
本发明的有益效果是：
本发明的重金属废水深度处理零排放回收设备适用范围广，操作简便;处 理量大、性价比高，可根据水质、水量要求进行选型，还具有设备使用寿命长、 维修率低;常温再生，能量耗费低的特点;可以实现循环使用降低生产成本。 有利于金属盐回收。废酸洗液经纯化回收设备处理后，能够实现废水零排放。 是一种清洗化生产，节能减排，绿色环保的设备。
该发明主要分为预处理和脱盐处理、高效蒸发处理和污泥处理四大部分， 预处理主要除去进水中含有的重金属离子、悬浮物、浊度和部分高价金属离子， 以上杂质在压力式净水器设备内部絮凝沉淀、捕集、架桥等作用，在迷宫式双 层填料及内部泥水分离装置的作用下，使得絮凝较大颗粒的悬浮物沉降于填料 下部的泥斗，通过自动排泥阀排至污泥池，剩余的细小絮体通过双层介质过滤， 保证出水的浊度在10NTU以内，重金属离子含量在1mg/L以内。保证后续处理 设施的正常运行，压力式过滤器的出水通过多介质过滤器进一步去除水中的悬 浮物及各种颗粒物质，保证出水浊度在3NTU以内，确保超滤装置的长期稳定运 行，减少超滤装置的反洗频率及化学加强反洗的次数，节约运行成本及耗水水 量。超滤出水经过活性炭过滤器，确保活性炭出水余氯含量在0.1mg/L以下， 有机物含量小于0.3mg/L，确保反渗透系统的稳定运行。一级反渗透的浓水进入 浓水反渗透系统，提高系统的回收率。在整个系统中，控制超滤设备之前的PH 值在9左右，活性炭出水PH在7以内，同时加入相应的杀菌剂等药剂，可以确 保系统的长期的稳定运行。
