申请日2017.10.26
公开(公告)日2018.01.05
IPC分类号C02F9/04
摘要
带多层过滤结构的污水处理装置，属于环保设备技术领域，由底部箱体、顶部盖板和过滤箱体构成，底部箱体上设有底部隔板，底部隔板将底部箱体分隔成两个矩形容腔，顶部盖板上设有第一和第二搅拌机构，第一和第二搅拌机构分别置于两个矩形容腔内，过滤箱体与底部箱体紧密设置，过滤箱体通过中间出口与底部箱体连接相通，出水口设置在所述过滤箱体外侧上方，排污口设置在过滤箱体外侧底部，过滤箱体内部底端设有导流板，过滤箱体中部从上至下依次设有第一过滤板、第二过滤板和第三过滤板。本发明结构新颖，工作原理清晰，既能实现污水与药剂的快速融合，又能过滤杂质及排出杂质，可满足大批量污水的作业要求，为下一步污水处理提供强有力的保障。
权利要求书

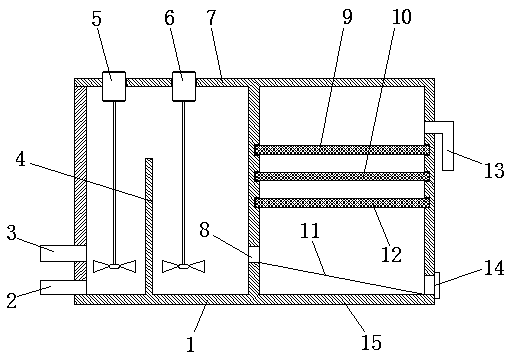

1.带多层过滤结构的污水处理装置，包括污水入口(2)、加药口(3)和出水口(13);其特征在于：所述污水处理装置还由底部箱体(1)、顶部盖板(7)和过滤箱体(15)构成，所述底部箱体(1)上设有底部隔板(4)，所述底部隔板(4)将底部箱体(1)分隔成两个矩形容腔，所述顶部盖板(7)上设有第一搅拌机构(5)和第二搅拌机构(6)，所述第一和第二搅拌机构分别置于两个矩形容腔内，所述过滤箱体(15)与底部箱体(1)紧密设置，所述过滤箱体(15)通过中间出口(8)与底部箱体(1)连接相通，所述出水口(13)设置在所述过滤箱体(15)外侧上方，所述排污口(14)设置在所述过滤箱体(15)外侧底部，所述过滤箱体(15)内部底端设有导流板(11)，所述导流板(11)一端与中间出口(8)下沿相接，所述导流板(11)的另一端与排污口(14)下沿相接，所述过滤箱体(15)中部从上至下依次设有第一过滤板(9)、第二过滤板(10)和第三过滤板(12)。
2.根据权利要求1所述的带多层过滤结构的污水处理装置，其特征在于：所述污水入口(2)与加药口(3)设置在底部箱体(1)的一侧，污水入口(2)与加药口(3)上均设有单向阀。
3.根据权利要求1所述的带多层过滤结构的污水处理装置，其特征在于：所述搅拌机构均由搅拌电机、搅拌轴和搅拌叶片构成，搅拌机构的高度略小于底部箱体(1)的高度。
4.根据权利要求1所述的带多层过滤结构的污水处理装置，其特征在于：所述底部隔板(4)的高度小于底部箱体(1)的高度。
5.根据权利要求1所述的带多层过滤结构的污水处理装置，其特征在于：所述第一过滤板(9)、第二过滤板(10)和第三过滤板(12)均插接在过滤箱体(15)的内壁上。
6.根据权利要求1所述的带多层过滤结构的污水处理装置，其特征在于：所述导流板(11)的倾斜角度为15度。
7.根据权利要求1所述的带多层过滤结构的污水处理装置，其特征在于：所述排污口(14)的下沿与过滤箱体(15)的内底面齐平。
说明书 [支持框选翻译]
带多层过滤结构的污水处理装置
技术领域
本发明属于环保设备技术领域，涉及一种污水处理装置，具体的说是涉及一种带多层过滤结构的污水处理装置。
背景技术
目前，污水处理流程为先将含水率较高的原泥加入到调理池中，再将药剂加入到调理池中，然后用搅拌机进行搅拌，经过该处理完成后得到含水率较低的干泥，然后进行下一步的处理。现有的污水加药系统如下：溶液箱与计量泵、管阀件做成一整体底盘式，安放于一加药间内，该系统由于受空间的局限，溶液箱不能做得太大，在加药量较大的系统中，必须另设置一个药液储罐;若加药装置高位布置，则又必须加设一台卸药液泵，该系统复杂，维护量大。由于原泥的物理属性，利用传统结构的污水搅拌装置，即使进行了搅拌，也往往不能搅拌均匀。此外，传统的沉淀工序是通过将污水进行静置处理，但是静止沉淀需要较长的时间，沉淀效果还不理想，严重影响后续的加药脱水处理的效果，也容易造成药剂的浪费，不适合大批量污水的处理。
发明内容
本发明针对现有污水处理装置结构复杂，搅拌空间受限，搅拌不均匀，沉淀效果差，容易造成药剂浪费，水处理效果不理想，不适合大批污水处理等不足，提出带多层过滤结构的污水处理装置，既能实现污水与药剂的快速融合，又能过滤杂质及排出杂质，可满足大批量污水的作业要求，为下一步污水处理提供强有力的保障。
本发明的技术方案：带多层过滤结构的污水处理装置，包括污水入口、加药口和出水口;其特征在于：所述污水处理装置还由底部箱体、顶部盖板和过滤箱体构成，所述底部箱体上设有底部隔板，所述底部隔板将底部箱体分隔成两个矩形容腔，所述顶部盖板上设有第一搅拌机构和第二搅拌机构，所述第一和第二搅拌机构分别置于两个矩形容腔内，所述过滤箱体与底部箱体紧密设置，所述过滤箱体通过中间出口与底部箱体连接相通，所述出水口设置在所述过滤箱体外侧上方，所述排污口设置在所述过滤箱体外侧底部，所述过滤箱体内部底端设有导流板，所述导流板一端与中间出口下沿相接，所述导流板的另一端与排污口下沿相接，所述过滤箱体中部从上至下依次设有第一过滤板、第二过滤板和第三过滤板。
所述污水入口与加药口设置在底部箱体的一侧，污水入口与加药口上均设有单向阀。
所述搅拌机构均由搅拌电机、搅拌轴和搅拌叶片构成，搅拌机构的高度略小于底部箱体的高度。
所述底部隔板的高度小于底部箱体的高度。
所述第一过滤板、第二过滤板和第三过滤板均插接在过滤箱体的内壁上。
所述导流板的倾斜角度为15度。
所述排污口的下沿与过滤箱体的内底面齐平。
本发明的有益效果为：本发明提出的带多层过滤结构的污水处理装置，结构新颖，工作原理清晰，结构上由底部箱体、顶部盖板和沉淀箱体构成，底部隔板构成两个容腔，搅拌可使药剂与污水进行有效的混合，利用设置在过滤箱体中的过滤板进行杂质的过滤，与传统的污水搅拌装置结构相比，本发明既能实现污水与药剂的快速融合，又能过滤杂质及排出杂质，可满足大批量污水的作业要求，为下一步污水处理提供强有力的保障。
