申请日2014.02.18
公开(公告)日2015.08.19
IPC分类号C02F1/32
摘要
本发明的目的是提供一种紫外灯在污水处理中能达到效率高、速度快及能耗少的污水泡沬光解处理器。它由鼓泡筒、紫外灯、曝气头、高压风机、进风管、进水管及溢水管等组成。作业时将待处理的污水从进水管送入鼓泡筒内、开启高压风机将高压风从进风管送入曝气头变成大量微小气泡使鼓泡筒内的污水被鼓泡成泡沬状，这时开启紫外灯对包围在灯管周围的泡沬进行光解氧化，而后经光解氧化后的泡沬液和浮渣再从鼓泡筒上端的溢水管连续流出鼓泡筒外再由另外的固液分离机进行固液分离处理，鼓泡筒底部的沉渣定期从排污管排出，从而完成本发明污水泡沬光解处理器的整个工作过程。
权利要求书

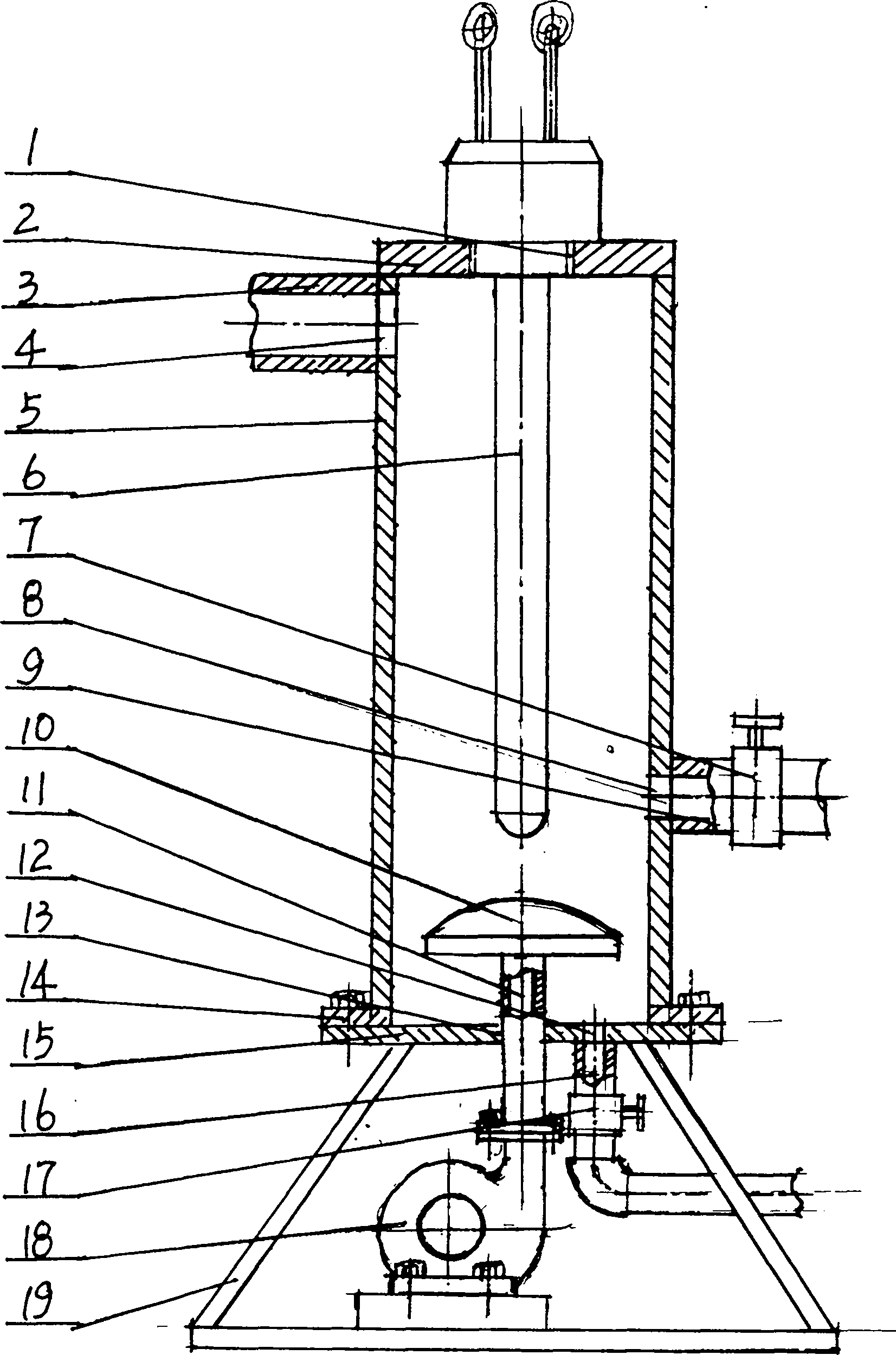

1.一种污水泡沫光解处理器，由鼓泡筒(5)、紫外灯(6)、曝气头(10)、 高压风机(18)、进风管(11)、进水管(9)及溢水管(3)组成，其特征在于： 鼓泡筒(5)是园形筒体，其上端设置有顶盖(2)，鼓泡筒(5)与顶盖(2)用 焊接方式固定连接，顶盖(2)上设置有一个(或数个)开有螺牙的装灯孔(1)， 装灯孔(1)内设置有紫外灯(6)，紫外灯(6)的灯管伸进鼓泡筒(5)内而灯 头与顶盖(2)用螺牙固定连接。
2.根据权利要求1所述的污水泡沫光解处理器，其特征是：鼓泡筒(6) 上端设置有溢流孔(4)，溢流孔(4)上设置有溢流管(3)，溢流管(3)与鼓 泡筒(5)用焊接方式固定连接，鼓泡筒(5)下端上来一定距离设置有进水口 (8)，进水口(8)上设置有进水管(9)，进水管(9)与鼓泡筒(5)用焊接方 式固定连接，进水管(9)上设置有阀门<一>(7)并用管牙相互固定连接，鼓 泡筒(5)下端设置有法兰(14)，法兰(14)与鼓泡筒(5)用焊接方式固定连 接。
3.根据权利要求1所述的污水泡沬光解处理器，其特征是：法兰(14)下 方设置有底板(15)，底板(15)与法兰(14)用螺栓固定连接，底板(15)中 心设置有风管孔(13)，风管孔(13)内设置有进风管(11)，进风管(11)上 端伸进鼓泡筒(5)内一定长度，进风管(11)与底板(15)用焊接方式固定连 接，底板(15)上另设置有排污口(12)，排污口(12)下方设置有排污管(16)， 排污管(16)与底板(15)用焊接方式固定连接，排污管(16)上设置有阀门< 二>(17)并用管牙相互固定连接，底板(15)下方设置有支架(19)，支架(19) 与底板(15)用焊接方式固定连接。
4.根据权利要求1所述的污水泡沫光解处理器，其特征是：进风管(11) 上端设置有曝气头(10)，曝气头(10)与进风管(11)用管牙固定连接，进风 管(11)下端设置有高压风机(18)，高压风机(18)与进风管(11)通过法兰 用螺栓固定连接，高压风机(18)的机座设置在下方的支架(19)上并用螺栓 相互固定连接。
说明书
污水泡沫光解处理器
技术领域
本发明涉及一种污水净化处理设备，尤其是由鼓泡筒、紫外灯、曝气头、 高压风机、进风管、进水管及溢水管等组成的污水泡沬光解处理器。
背景技术
目前市面上使用的紫外灯污水处理器的构造是由光解管筒、紫外灯、进水 管及出水管组成。作业时将污水从进水管进入光解管筒内经按装在筒内的紫外 灯的光解净化处理，经处进后的水从出水管流出光解管筒外从而达到污水光解 净化处理目的，但由于紫外线在水中的穿透力很差，所以紫外灯直接装在污水 中的污水处理器的工作效率很低。
发明内容
本发明的目的是提供一种紫外灯在污水处理中能达到效率高、速度快及能 耗少的污水泡沫光解处理器。它由鼓泡筒、紫外灯、曝气头、高压风机、进风 管、进水管及溢水管等组成。采用这种结构后，作业时先关闭阀门<二>再打开 阀门<一>，然后将具有一定压力的待处理污水从进水管送入鼓泡筒内，当鼓泡 筒内装有一定量污水时即开启高压风机，这时高压风从进风管送入设置在鼓泡 筒内下端的曝气头内，然后从曝气头上方以大量的微小气泡形式在鼓泡筒内的 污水中向上移动，这时鼓泡筒内的污水由于曝气头产生的大量微小气泡的鼓泡 作用，鼓泡筒内的污水由原来的液态状迅速变成了泡沬状，这时开启鼓泡筒内 的紫外灯，紫外灯这时已全部浸没在泡沬中并对灯管周围的泡沫起到光解净化 作用，由于进水管中的污水连续进入鼓泡筒内并被鼓泡成泡沬上升至鼓泡筒上 端，而后经光解氧化后的泡沬液和浮渣再从鼓泡筒上端的溢水管连续流出鼓泡 筒外再由另外的固液分离机进行固液分离处理，鼓泡筒底部沉渣通过定期开启 阀门<二>从排污管排出。而由于紫外灯的紫外线在空气中的穿透力很强，这时鼓泡 筒内的污水又从液体状态变成泡沫状态，泡沫状内的所含的空气量仅次于大气 中的空气，所以这时鼓泡筒内的紫外灯的紫外线对泡沬的穿透力仅次于在大气 中的穿透力，但远远比在污水中的穿透力强，所以大幅度提高了紫外灯的光解 净化效率，从而克服了紫外灯的紫外线因在水中穿透力很差而造成光解效率很 低的问题。
