申请日2017.10.26
公开(公告)日2018.01.09
IPC分类号C02F9/04; C02F11/14; B01D36/04
摘要
旋转加压降藻式污水处理装置，属于环保设备技术领域，由底部箱体、顶部盖板和降藻箱体构成，底部箱体上设有底部隔板，顶部盖板上设有顶部隔板，顶部盖板上依次设有第一搅拌机构、第二搅拌机构和第三搅拌机构，底部箱体与降藻箱体通过中间出口相连通，中间出口处设有第一过滤体，降藻箱体内设有第二过滤体，本发明结构新颖，工作原理清晰，利用设置在中间出水口处的第一过滤体和设置在沉淀箱体中的第二过滤体进行加压沉淀，与传统的污水搅拌装置结构相比，本发明能实现污水与药剂的快速融合，能过滤难溶杂质，提升搅拌效率以及脱水效果，为下一步污水的操作提供强有力的保障。
权利要求书

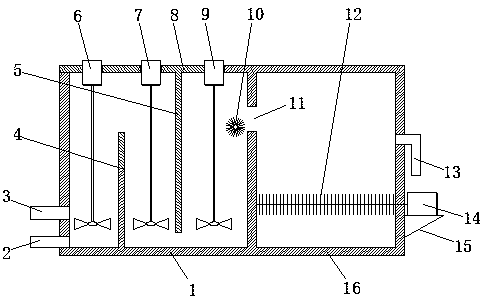

1.旋转加压降藻式污水处理装置，包括污水入口(2)、加药口(3)和出水口(13);其特征在于：所述污水处理装置还由底部箱体(1)、顶部盖板(8)和降藻箱体(16)构成，所述底部箱体(1)上设有底部隔板(4)，所述顶部盖板(8)上设有顶部隔板(5)，所述顶部盖板(8)上依次设有第一搅拌机构(6)、第二搅拌机构(7)和第三搅拌机构(9)，所述降藻箱体(16)设置在所述底部箱体(1)一侧，所述底部箱体(1)与降藻箱体(16)通过中间出口(11)相连通，所述中间出口(11)处设有第一过滤体(10)，所述降藻箱体(16)内设有第二过滤体(12)，所述降藻箱体(16)外侧设有机架(15)，所述机架(15)上设有旋转电机(14)，所述第二过滤体(12)与所述旋转电机(14)相连。
2.根据权利要求1所述的旋转加压降藻式污水处理装置，其特征在于：所述污水入口(2)与加药口(3)设置在底部箱体(1)的一侧，污水入口(2)与加药口(3)上均设有单向阀。
3.根据权利要求1所述的旋转加压降藻式污水处理装置，其特征在于：所述第一过滤体(10)与第二过滤体(12)空间呈垂直分布，过滤体均是由带刷毛的圆柱体构成。
4.根据权利要求1所述的旋转加压降藻式污水处理装置，其特征在于：所述顶部盖板(8)设置在底部箱体(1)上方，其中底部隔板(4)与顶部隔板(5)交错隔开且将底部箱体(1)隔成三个相等的矩形空间。
5.根据权利要求1所述的旋转加压降藻式污水处理装置，其特征在于：所述底部隔板(4)与顶部隔板(5)长度相等，长度均小于底部箱体(1)的高度。
说明书 [支持框选翻译]
旋转加压降藻式污水处理装置
技术领域
本发明属于环保设备技术领域，涉及一种污水处理装置，具体的说是涉及一种旋转加压降藻式污水处理装置。
背景技术
目前，污水处理流程为先将含水率较高的原泥加入到调理池中，再将药剂加入到调理池中，然后用搅拌机进行搅拌，经过该处理完成后得到含水率较低的干泥，然后进行下一步的处理。现有的污水加药系统如下：溶液箱与计量泵、管阀件做成一整体底盘式，安放于一加药间内，该系统由于受空间的局限，溶液箱不能做得太大，在加药量较大的系统中，必须另设置一个药液储罐;若加药装置高位布置，则又必须加设一台卸药液泵，该系统复杂，维护量大。由于原泥的物理属性，利用传统结构的污水搅拌装置，即使进行了搅拌，也往往不能搅拌均匀。此外，传统的沉淀工序是通过将污水静置处理，现有的设备无法解决难以沉淀的浮游体，沉淀效果差，同时还影响加药脱水处理的效果，同时也容易造成药剂的浪费。
发明内容
本发明针对现有污水处理装置结构复杂，搅拌空间受限，搅拌不均匀，沉淀功能差，容易造成药剂浪费，水处理效果差等不足，提出一种旋转加压降藻式污水处理装置，能实现污水与药剂的快速融合，能过滤浮游等杂质，提升净化及脱水效果，为下一步污水处理作强有力的保障。
本发明的技术方案：旋转加压降藻式污水处理装置，包括污水入口、加药口和出水口;其特征在于：所述污水处理装置还由底部箱体、顶部盖板和降藻箱体构成，所述底部箱体上设有底部隔板，所述顶部盖板上设有顶部隔板，所述顶部盖板上依次设有第一搅拌机构、第二搅拌机构和第三搅拌机构，所述降藻箱体设置在所述底部箱体一侧，所述底部箱体与降藻箱体通过中间出口相连通，所述中间出口处设有第一过滤体，所述降藻箱体内设有第二过滤体，所述降藻箱体外侧设有机架，所述机架上设有旋转电机，所述第二过滤体与所述旋转电机相连。
所述污水入口与加药口设置在底部箱体的一侧，污水入口与加药口上均设有单向阀。
所述第一过滤体与第二过滤体空间呈垂直分布，过滤体均是由带刷毛的圆柱体构成。
所述顶部盖板设置在底部箱体上方，其中底部隔板与顶部隔板交错隔开且将底部箱体隔成三个相等的矩形空间。
所述底部隔板与顶部隔板长度相等，长度均小于底部箱体的高度。
本发明的有益效果为：本发明提出的旋转加压降藻式污水处理装置，结构新颖，工作原理清晰，结构上由底部箱体、顶部盖板和沉淀箱体构成，顶部隔板和底部隔板构成三个容腔，搅拌过程可使药剂与原泥进行有效的混合，利用设置在中间出水口处的第一过滤体和设置在沉淀箱体中的第二过滤体进行加压沉淀，与传统的污水搅拌装置结构相比，本发明能实现污水与药剂的快速融合，能过滤难溶杂质，提升搅拌效率以及脱水效果，为下一步污水的操作提供强有力的保障。
