申请日2011.10.17
公开(公告)日2012.06.06
IPC分类号F04D29/22; F04D13/08
摘要
本实用新型属于潜水电泵技术领域，涉及一种带有切割装置的污水污物潜水电泵，包括水泵与电机，水泵壳体上设置有进水口和出水口，叶轮安装在电机转子轴上，叶轮的进水口正对水泵壳体的进水口，叶轮的进水口为空心的环状体，在叶轮进水口的环状体的外端部安装有切割刀，水泵壳体的进水口上设置有可调间隙的固定刀，切割刀与固定刀配合形成切割污水污物的切割装置，本实用新型具有结构紧凑、简单合理，切割污物效果好，能有效防止污物堵塞管道等优点，适用于各种类型的污水污物潜水电泵。
权利要求书

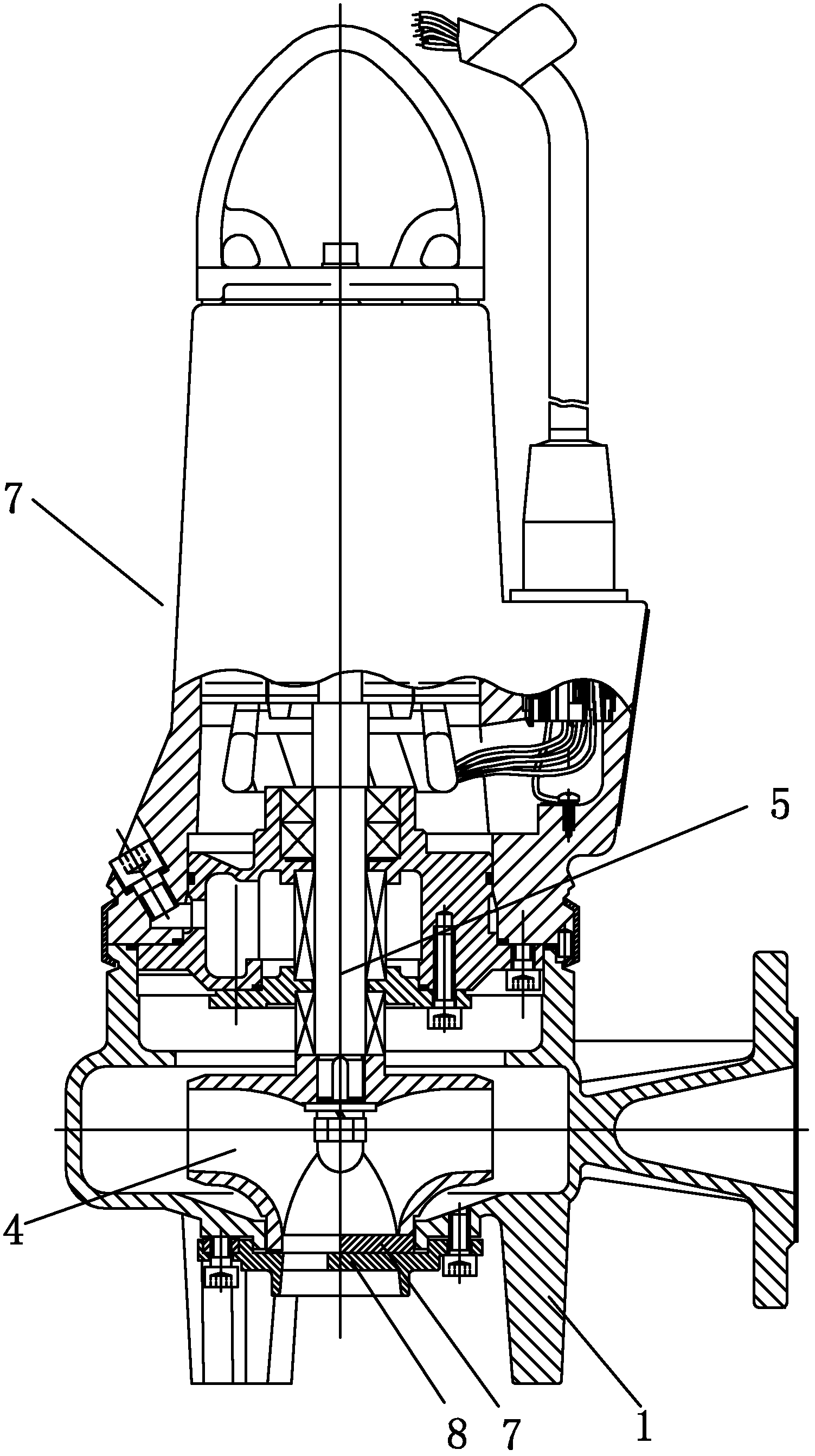

1.带有切割装置的污水污物潜水电泵，包括壳体相互连接的水泵和电机 (17)，水泵壳体(1)上设置有进水口和出水口，叶轮(4)安装在电机转子轴(5) 上，叶轮(4)的进水口正对水泵壳体的进水口，其特征在于：叶轮(4)的进水口 为空心的环状体(13)，在叶轮进水口的环状体(13)的外端部安装有切割刀(7)， 水泵壳体(1)的进水口上设置有可调间隙的固定刀(8)，切割刀(7)与固定刀(8) 配合形成切割污水污物的切割装置。
2.根据权利要求1所述的带切割装置的污水污物潜水电泵，其特征在于： 所述的可调间隙的固定刀(8)的具体结构是：在安装架(9)的中空部一体成型有 固定刀(8)，安装架(9)四周成型有六个以上的安装接耳(15)，六个以上的安装 接耳(15)上间隔设置有固定螺栓孔(10)和调整螺栓孔(11)，固定螺栓穿过固 定螺栓孔(10)将安装架(9)旋接在水泵壳体(1)的螺纹孔上，调整螺栓(14)旋过 调整螺栓孔(11)上设置的内螺纹顶紧在水泵壳体(1)上。
3.根据权利要求1所述的带切割装置的污水污物潜水电泵，其特征在于： 所述的切割刀(7)为一字型的切割刀或S型的切割刀或三叉型的切割刀或十字形 的切割刀，固定刀(8)为S型的固定刀或一字型的固定刀。
4.根据权利要求1-3任一项所述的带切割装置的污水污物潜水电泵，其 特征在于：所述的切割刀(7)的刀刃为锯齿形状。
5.根据权利要求1-3任一项所述的带切割装置的污水污物潜水电泵，其 特征在于：所述的切割刀(7)卡接在叶轮进水口外端部的隼槽上，切割刀上设置 有卡在叶轮(4)上的径向定位台阶(12)。
说明书
带有切割装置的污水污物潜水电泵
技术领域
本实用新型属于潜水电泵技术领域，具体涉及一种带有切割装置的污水污物潜水电泵。
背景技术
污水污物电泵是一种抽送污水及污物的设备，但污水中的污物大小不定，种类繁多，较大的污物很容易堵塞和缠绕住电泵叶轮，使电泵不能动作，严重的使电泵电机烧毁。如果在污物进入潜水电泵的进水口前能够被分切成可以无阻碍通过流道，将能彻底解决上述问题，但是现有技术中的污水污物潜水电泵在污物进入电泵前缺少切割功能，因而容易导致污物堵塞和缠绕住电泵叶轮，影响电泵电机工作运行。
发明内容
本实用新型的目的提供一种结构紧凑、简单合理，切割污物效果好、能有效防止污物堵塞管道的带有切割装置的污水污物潜水电泵。
本实用新型是通过以下技术方案来实现的：
带有切割装置的污水污物潜水电泵，包括壳体相互连接的水泵和电机，水泵壳体上设置有进水口和出水口，叶轮安装在电机转子轴上，叶轮的进水口正对水泵壳体的进水口，叶轮的进水口为空心的环状体，在叶轮进水口的环状体的外端部安装有切割刀，水泵壳体的进水口上设置有可调间隙的固定刀，切割刀与固定刀配合形成切割污水污物的切割装置。
上述的可调间隙的固定刀的具体结构是：在安装架的中空部一体成型有固定刀，安装架四周成型有六个以上的安装接耳，六个以上的安装接耳上间隔设 置有固定螺栓孔和调整螺栓孔，固定螺栓穿过固定螺栓孔将安装架旋接在水泵壳体的螺纹孔上，调整螺栓旋过调整螺栓孔上设置的内螺纹顶紧在水泵壳体上。
上述的切割刀为一字型的切割刀或S型的切割刀或三叉型的切割刀或十字形的切割刀，固定刀为S型的固定刀或一字型的固定刀。
上述的切割刀的刀刃为锯齿形状。
上述的切割刀卡接在叶轮进水口外端部的隼槽上，切割刀上设置有卡在叶轮(4)上的径向定位台阶。
本实用新型具有以下有益效果：
1、本实用新型的切割装置结构紧凑、设计简单合理，能充分考虑切割刀使用磨损后的切割效果，通过调整螺栓的轴向尺寸调整，可以使切割刀与固定刀之间形成合理的切割间隙，从而有效保证潜水电泵在使用期内的切割效果。
2、本实用新型的切割刀为一字型的切割刀或三叉型的切割刀或十字形的切割刀，可确保切割后污物顺利的被抽送和排放。
3、本实用新型的切割刀的刀刃设计成锯齿形状，可以增强切割刀的撕裂功能，对于韧性很强的污物也能有很好的切割效果。
4、本实用新型适用于各种类型的污水污物潜水电泵。
