申请日2011.06.16
公开(公告)日2011.11.23
IPC分类号C02F9/14
摘要
本发明涉及一种城市污水厂二级处理出水深度处理的装置及工艺，装置设有反硝化生物滤池、膜滤池和臭氧接触池;设有碳源箱、可调流量变频投加泵及管路，该碳源投加的管路与反硝化生物滤池的进水管路连通;所述膜滤池出水连通臭氧接触池;还设有反冲洗管道;臭氧接触池通入清水池;设有硝酸盐氮浓度计和COD浓度计和控制器。工艺：1)设定反硝化生物滤池的碳源投加和反硝化生物滤池进水控制器的控制数据，并开启装置;2)投加碳源反硝化脱氮处理;3)膜过滤池处理;4)进入臭氧接触池，5)重复2)至4)步骤;本发明适用于污水二级深度处理，结构完善，工艺效果好，效率高。
权利要求书 [支持框选翻译]

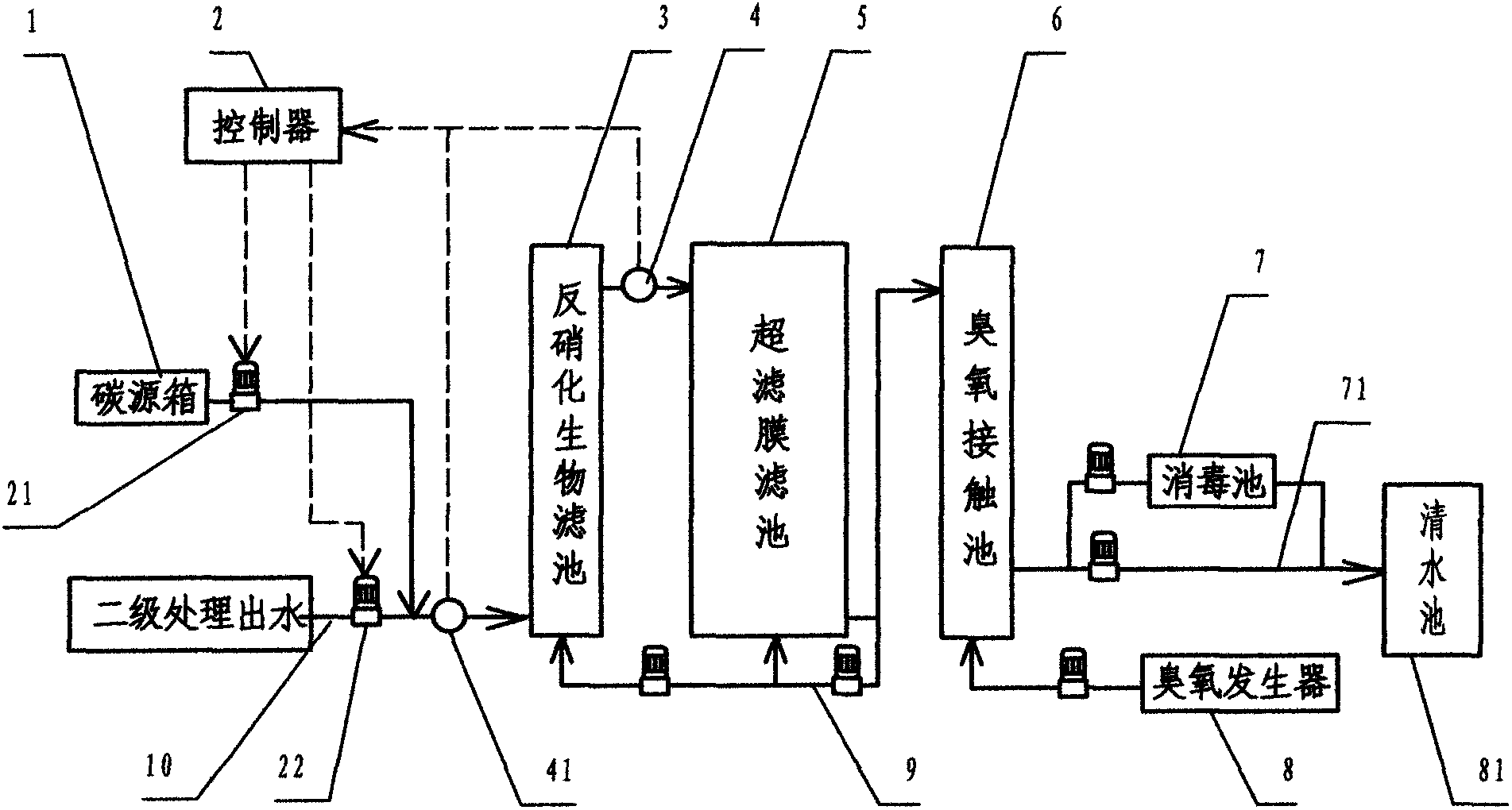

1.一种城市污水厂二级处理出水深度处理的装置，其特征是：设有依序前后排列和连通的反硝化生物滤池(3)、膜滤池(5)和臭氧接触池(6);所述反硝化滤池填料采用密度>1.0的重质滤料，反硝化生物滤池的进水管与污水处理厂的二级处理出水管(10)连通，该进水管上设有流量可调变频泵(22)，反硝化生物滤池内水流方向为由下至上的上流式;设有碳源箱(1)、可调流量变频投加泵(21)及管路，该碳源投加的管路与反硝化生物滤池的进水管路连通;所述膜滤池采用中空纤维超滤膜，该超滤膜孔径0.02μm，采用完全浸没式抽吸负压产水，出水连通臭氧接触池(6);设有臭氧发生器(8)和臭氧投加布气管，该臭氧投加布气管与所述臭氧接触池底部连通，经布气装置与水逆向流动;所述反硝化生物滤池和膜滤池设有与膜滤池的出水口连通的反冲洗管道(9);所述臭氧接触池的出水口设有一个直接通入清水池(81)的管道(71)和一个经消毒池(7)后再通入清水池的管道，臭氧接触池有效水深3-6m，池中水停留时间10-15min，池底部设有底部曝气板，臭氧接触池中pH为6-7，臭氧投加量为1-15mg/L，优选3-8mg/L;在所述反硝化生物滤池的进水和出水管道上设有在线硝酸盐氮浓度计和在线COD浓度计(4、41)，并设有控制器(2)，该控制器与所述在线硝酸盐氮浓度计和在线COD浓度计进行信号连接，并与所述反硝化滤的进水管上的变频泵和碳源投加管上的变频投加泵进行流量控制连接。
2.本发明的利用城市污水厂二级处理出水深度处理的装置的工艺：其特征包括以下步骤;
1)设定反硝化生物滤池的碳源投加和进水控制器的控制数据，并开启装置开始运行：设定进水硝酸盐浓度为a，出水硝酸盐氮浓度标准值a1、进水COD浓度为b，出水COD浓度标准值b1、碳源甲醇投加量值c，出水硝酸盐氮值a的允许值范围一般为：a≤10mg/L;COD的含量值b允许范围一般为b≤30mg/L;不考虑溶解氧及亚硝酸盐的情况下c值为：
c=2.47(a-a1)-0.67(b1-b);
控制器每隔30-60分钟进行一次提取水硝酸盐氮浓度和COD浓度值，进行一次对变频泵的调;设定二级处理进水的进水流量值，可以根据反硝化生物滤池中处理水的停留时间，臭氧接触池中处理水停留的时间和具体的池体容积来确定，一般反硝化生物滤池中水停留的时间为40-56小时，臭氧接触池中水停留的时间为10-20分钟;设定上述值后开启装置运行。
2)二级处理出水进入反硝化滤池，在投加碳源的基础上进行反硝化脱氮处理：二级处理出水中的硝酸盐被硝酸盐还原菌及亚硝酸盐还原菌分两步还原为氮气，反硝化滤池外加碳源可分为三类：(1)易于生物降解的有机物，如甲醇，乙醇，乙酸;(2)慢速生物降解的有机物，如淀粉，蛋白质;(3)细胞物质，即细菌用以进行内碳源反硝化的细胞物质;生物反应器挂膜启动的方法采用先间歇培养，然后再进行负荷逐渐增加的连续流进水或逐渐增加流速进行连续流培养的方法;DNBF反冲洗过程采用降水→气冲→气水冲→水冲的运行方式;反冲洗过程如下：降水：降低水位至过滤层10cm以上;气冲：气冲强度50～70m/h，时间2-5min;气水冲：气冲强度50～70m/h，水冲强度25～40m/h，时间5-10min;水冲：水冲强度25～40m/h，时间5-10min;
3)经上述反硝化处理工艺处理后，进入膜过滤池，膜浸没在膜池的进水中，并由透过液泵将进水泵房出水负压抽吸过膜壁;膜滤池的反冲洗每经过30-60分钟进行一次：
4)经上述工艺后，进入臭氧接触池，对再生水中溶解态难以生物降解的致色有机物、毒害有机物进行臭氧氧化脱色降解，进一步对出水色度进行改善，经过臭氧接触池处理后的水进行检测，如果已经达到出水标准，开启直接通入清水池的管道，将再生水即处理过的二级处理出水排入清水池备用，若在消毒方面仍不符合要求，则开通消毒池通道，再经消毒池消毒后排入清水池;
5)重复2)至4)步骤。
说明书 [支持框选翻译]
城市污水厂二级处理出水深度处理的装置及工艺
技术领域
本发明属于一种污水再生处理技术领域，具体的是一种用于污水处理厂二级处理出 水深度处理的装置及工艺。
背景技术
城市污水再生利用是缓解水资源短缺的有效途径之一，经过净化处理后的城市污水 可以用作生活杂用水、市政绿化用水、工业用水、景观生态补水和农田灌溉等多种用途， 可替代等量的新鲜水量。污水的再生利用既开辟了一个稳定的新水源，又可减少废水排 放造成的环境负荷，对缓解水资源紧缺和改善水环境都有重要的意义。然而，城市污水 厂二级处理出水即再生水中残留的毒害污染物COD、营养盐和病原微生物通过不同的回 用途径对生物和受纳水体的生态安全构成了潜在的危害。因此，城市污水再生的经济开 发问题是城市污水再生利用亟待解决的问题。
据有关数据显示：污水处理厂二级处理出水中仍然残留部分有机物及悬浮物。这些 有机物及悬浮物在再生水的应用中，会给生态环境以及人体健康带来严重的破坏，带来 潜在的风险。城市污水深度处理技术主要就是去除在传统二级处理过程中不能去除或不 能完全去除的污染物和病原微生物。由于污水再生利用的目的不同，对污水的处理程度 也要求不同，需要针对具体回用目的选用不同的处理工艺。
传统的二级处理出水的污水深度处理工艺为混凝沉淀砂滤，其目的是去除悬浮物、 浊度和杀灭水传染病菌，提高对有机物、浊度、磷和氮等营养物质及其他溶解性物质的 去除率，改善出水水质，但难以彻底去除水中营养盐及悬浮物、有毒有害微量污染物和 色度等，难以保证出水水质满足地表水体的要求。因此，需要对传统的二级处理出水的 污水深度处理工艺做进一步的改进，以提高污水深度处理的效果，进一步提高再生水的 水质，而且简化运行工艺，降低运行成本，更好地满足社会的需要。
发明内容
本发明的目的是为了解决上述技术问题，提出一种城市污水厂二级处理出水深度处 理的装置及工艺，本装置及工艺采用反硝化生物滤池、超滤膜过滤、臭氧化处理工艺， 通过反硝化生物滤池脱氮满足再生水总氮的要求，再通过超滤膜过滤不仅可以去除浊度， 同时降低微生物及COD，后续臭氧化处理不仅可以氧化再生水中的色度即水质感官指标 达到要求，而且能够杀灭部分病原微生物，降低后续消毒过程消毒剂的用量。该深度处 理装置及工艺流程简单、处理质量高、投资省、占地小。
本发明的目的是通过以下技术方案来实现的：城市污水厂二级处理出水深度处理的 装置，其特征是：设有依序前后排列和连通的反硝化生物滤池、膜滤池和臭氧接触池; 所述反硝化滤池填料采用密度>1.0的重质滤料，反硝化生物滤池的进水管与污水处理厂 的二级处理出水管连通，该进水管上设有流量可调变频泵，反硝化生物滤池内水流方向 为由下至上的上流式;设有碳源箱、可调流量可调变频投加泵及管路，该碳源投加的管 路与反硝化生物滤池的进水管路连通;所述膜滤池采用中空纤维超滤膜，该超滤膜孔径 0.02μm，采用完全浸没式抽吸负压产水，出水连通臭氧接触池;设有臭氧发生器和臭氧 投加布气管，该臭氧投加布气管与所述臭氧接触池底部连通，经布气装置与水逆向流动; 所述反硝化生物滤池和膜滤池设有与膜滤池的出水口连通的反冲洗管道;所述臭氧接触 池的出水口设有一个直接通入清水池的管道和一个经消毒装置后再通入清水池的管道， 臭氧接触池有效水深3-6m，池中水停留时间10-15min，池底部设有底部曝气板，臭氧接 触池中pH为6-7，臭氧投加量为1-15mg/L，优选为3-8mg/L;在所述反硝化生物滤池的进 水和出水管道上设有在线硝酸盐氮浓度计和在线COD浓度计，并设有控制器，该控制器 与所述在线硝酸盐氮浓度计和在线COD浓度计进行信号连接，并与所述反硝化滤的进水 管上的变频泵和碳源投加管上的变频投加泵进行流量控制连接。
本发明的利用城市污水厂二级处理出水深度处理装置的工艺：其特征包括以下步骤：
1)设定反硝化生物滤池的碳源投加和进水控制器的控制数据，并开启装置开始运 行：设定出水硝酸盐氮浓度标准值a、COD浓度标准值b、碳源投加泵的标准投加量c、当 硝酸盐氮含量变化值a1，COD含量变化值b1，出水硝酸盐氮值a的允许值范围一般为：a ≤10mg/L;COD的含量值b允许范围一般为b≤30mg/L;则c值为：
c=(a1×s1)+(b1×s2);
式中的s1、s2为常数，该两常数，控制器每隔30-60分钟进行一次提取水硝酸盐 氮浓度和COD浓度值，进行一次对变频泵的调节;
设定二级处理出水的进水流量值，可以根据反硝化生物滤池中处理水的停留时 间，臭氧接触池中处理水停留的时间和具体的池体容积来确定，一般反硝化生物滤池中 水停留的时间为40-56小时，臭氧接触池中水停留的时间为10-20分钟;设定上述值后 开启装置运行。
2)二级处理出水进入反硝化滤池，在投加碳源的基础上进行反硝化脱氮处理。二级 处理出水中的硝酸盐被硝酸盐还原菌及亚硝酸盐还原菌分两步还原为氮气;反硝化滤池 外加碳源可分为三类：(1)易于生物降解的有机物，如甲醇，乙醇，乙酸等;(2)慢速 生物降解的有机物，如淀粉，蛋白质等;(3)细胞物质，细菌利用细胞成分进行内源反 硝化。易于生物降解的有机物作为反硝化碳源时，反硝化速率最快，可提高DNBF的处理 效率，并使反硝化过程稳定可靠，因此，推荐使用易于生物降解的有机物作为碳源;由 于反硝化菌生长较快，且易于培养，生物反应器挂膜启动的方法一般采用先间歇培养， 然后再进行负荷逐渐增加的连续流进水或逐渐增加流速进行连续流培养的方法;DNBF 反冲洗过程宜采用降水→气冲→气水冲→水冲的运行方式;反冲洗过程如下：降水：降 低水位至过滤层10cm以上;气冲：气冲强度50～70m/h，时间2-5min;气水冲：气冲强度 50～70m/h，水冲强度25～40m/h，时间5-10min;水冲：水冲强度25～40m/h，时间5-10min。
3)经上述反硝化处理工艺处理后，进入膜过滤池，膜浸没在膜池的进水中，并由透 过液泵将进水泵房出水负压抽吸过膜壁;膜滤池的反冲洗每间隔30-60分钟进行一次;超 滤膜的选型可首选PVDF聚偏氟乙烯(亲水性)膜，标称孔径0.02微米。经过膜滤池的过滤 可以降低水中的细菌和大肠杆菌，有效地清除其中的悬浮颗粒，并在一定程度上降低BOD、 COD、总氮等污染物的浓度。
4)经上述工艺后，进入臭氧接触池，对再生水中溶解态难以生物降解的致色有机物、 毒害有机物进行臭氧氧化脱色降解，进一步改善出水色度，对经过臭氧接触池处理后的 水质进行检测，如果已经达到出水标准，开启直接通入清水池的管道，将再生水即处理 过的二级处理出水排入清水池备用，若在消毒方面仍不符合要求，则开通消毒池通道， 再经消毒池消毒后排入清水池;
5)重复2)至4)步骤;
采用本发明的处理工艺，可以充分利用二级处理出水中残余碳源，反硝化脱氮，同 时又可以根据需要增加碳源的投入，以保证处理的效果;通过膜过滤能够有效去除不溶 颗粒态COD及病原微生物降低出水浊度。臭氧接触池能够有效的氧化水中不饱和有机物， 同时可以有效的杀灭部分病原微生物。因此，本发明具有结构完善、工艺流程简单、处 理质量好、效率高、投资省、占地小等多优点，在城市污水处理厂二级处理出水的深度 处理上有重要的应用前景。
