申请日2011.06.16
公开(公告)日2012.01.04
IPC分类号C02F1/52
摘要
本实用新型公开了一种石板材加工废水的处理系统，其废水集水池中的废水由潜水泵通过管道泵出，废水集水池之后依序以管道连通初级絮凝剂加药系统、综合絮凝剂加药系统和预沉器，预沉器的杂质出口由管道连通集泥池，预沉器的处理水出口连通多介质净水器，多介质净水器的清水出口连通清水池该系统处理量大，可以达到100-110吨/小时，处理效率高，可将特高浊度水处理至3mg/L的清水。使得石板材加工废水污水排放量减少，循环利用率提高，有效地节约了资源，保护了环境。
权利要求书 [支持框选翻译]
1.一种石板材加工废水的处理系统，其特征在于：其包括容纳石板材加工废水 的废水集水池、容纳杂质的集泥池、容纳处理后水的清水池、初级絮凝剂加药系统、 综合絮凝剂加药系统、预沉器和多介质净水器，废水集水池中的废水由潜水泵通过管 道泵出，废水集水池之后依序以管道连通初级絮凝剂加药系统、综合絮凝剂加药系统 和预沉器，预沉器的杂质出口由管道连通集泥池，预沉器的处理水出口连通多介质净 水器，多介质净水器的清水出口连通清水池;所述的多介质净水器还设有反冲洗环路， 反冲洗环路的冲洗液入口连通设置于清水池中的增压泵，反冲洗环路的废水出口连通 废水集水池。
2.根据权利要求1所述的一种石板材加工废水的处理系统，其特征在于：其还 包括一个控制箱，控制箱包括预沉器排污控制芯片和多介质净水器反冲洗控制芯片， 控制箱分别与预沉器和多介质净水器连接。
说明书 [支持框选翻译]
一种石板材加工废水的处理系统
技术领域 本实用新型涉及一种污水处理系统，尤其涉及一种石板材加工废水的处 理系统。
背景技术 目前，石板材加工过程中会产生大量的石材粉，石材粉混合在切割水中 形成灰白色的泥水。由于现有技术中缺乏合适的石板材加工废水处理系统，因此，石 板材加工企业一般都是直接将废水直接排入江河中。这种污水处理方式不仅消耗大量 水资源，同时污水排放会对水体产生严重污染。尽管这种石材粉末及污泥是一种物理 变化物质，但排放到河流后，沉淀时间扱长，并且经沉淀后会严密封堵水底，最终造 成水体严重金属污染的。如溪河的混浊，河床的提高，而且会进一步威胁饮用水的安 全。
发明内容 本实用新型的目的是提供一种能够对石板材加工废水进行高效、自动净 化，让石板材生产废水可以循环利用的处理系统。

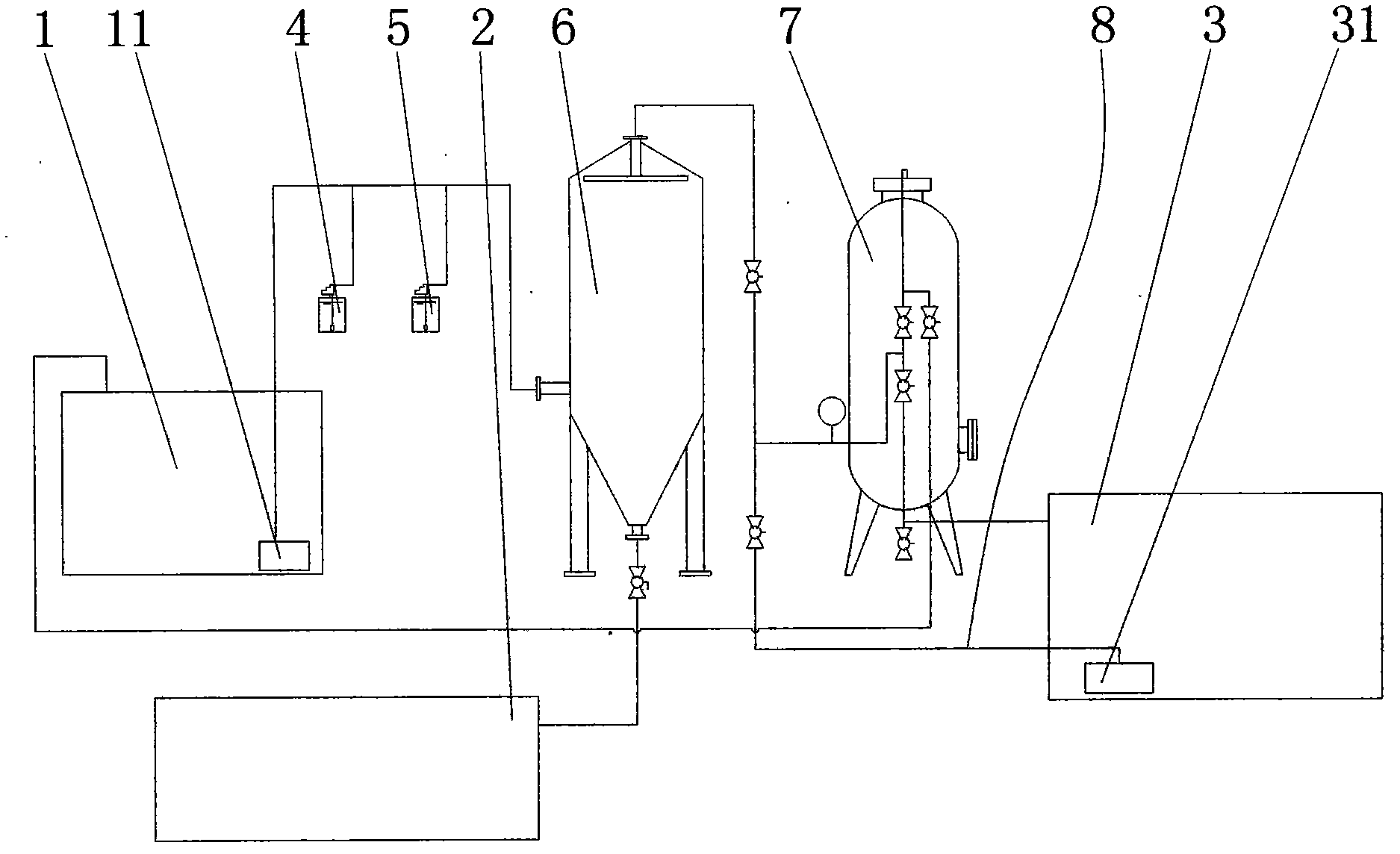

为实现上述目的，本实用新型的石板材加工废水的处理系统包括容纳石板材加工 废水的废水集水池、容纳杂质的集泥池、容纳处理后水的清水池、初级絮凝剂加药系 统、综合絮凝剂加药系统、预沉器和多介质净水器，废水集水池中的废水由潜水泵通 过管道泵出，废水集水池之后依序以管道连通初级絮凝剂加药系统、综合絮凝剂加药 系统和预沉器，预沉器的杂质出口由管道连通集泥池，预沉器的处理水出口连通多介 质净水器，多介质净水器的清水出口连通清水池。
本实用新型的多介质净水器还设有反冲洗环路，反冲洗环路的冲洗液入口连通设 置于清水池中的增压泵，反冲洗环路的废水出口连通废水集水池。
所述的初级絮凝剂加药系统可以选用德国普罗名特加药系统，其根据水质，加入 初级絮凝剂，提高预沉器处理效率，保证处理水质量。所述的综合絮凝剂加药系统也 可以选用德国普罗名特加药系统，其根据水质，加入综合絮凝剂，进一步提高预沉器 处理效率，保证处理水质量。
所述的预沉器主要由动向旋流、整流、旋转多面球沉淀及沉泥区等组成。适用于 含砂量高，容量小的小型给水工程;能够对含有一般悬浮杂质的高浊度的工业废水等 进行预沉淀或一次性处理，具有体积小，占地少，造价低、管理方便等特点。当投加 了絮凝剂的水进入预沉器旋流沉淀区时，由于被处理水是由切线方向进入预沉装置 的，就使被处理水与絮凝剂在旋流区产生螺旋状旋转。在重力作用下，水中的泥沙、 悬浮物及矾花下沉，并绝大部份汇集于预沉中心而被去除。经过旋流沉淀的水再经过 整流后，进入旋转多面球区进一步沉淀后，就得到浊度≤5000mg/L的预沉水
所述的多介质净水器能够滤除水中胶质体、锈斑、浊度、重金属有机物等杂质， 进一步净化水质。预沉器与多介质净水器配合使用可将40000-50000mg/L特高浊度水 处理至3mg/L的清水。
所述的潜水泵和增压泵可以选用“巨泉”品牌250QJ100-18/1型号，电机功率 7.5KW，流量100-110T/h的潜水泵，潜水泵用于增加水压，以利处理水过程的正常运 行。增压泵用于对净水器进行反冲洗时供水。
本实用新型的石板材加工废水的处理系统还包括一个控制箱，控制箱包括预沉器 排污控制芯片和多介质净水器反冲洗控制芯片，控制箱分别与预沉器和多介质净水器 连接。控制箱外有电动阀作为执行器。控制箱的预沉器排污控制芯片可以采取两种工 作方式，一种方式为感应器方式，当预沉器沉降污泥达到一定量，被感应到时感应器 给开关信号，电动阀开启排出污泥;另一种方式为定时方式，预沉器工作五十九分钟， 排污泥一分钟，污泥排至集泥槽，关闭电动阀并进入工作状态。控制箱的和多介质净 水器反冲洗控制芯片控制多介质净水器的反冲洗过程，当多介质净水器工作压力超过 3kg/cm2时，感应器发出开关信号，过滤器反冲洗阀开启，同时清水池的水泵启动， 反方向冲洗过滤器一分钟，冲洗水流入集水池。
采用以上设计，本实用新型石板材加工废水的处理系统结构合理，处理量大，可 以达到100-110吨/小时，处理效率高，可将40000-50000mg/L特高浊度水处理至3mg/L 的清水。使得石板材加工废水污水排放量减少，循环利用率提高，有效地节约了资源， 保护了环境。
