申请日2011.05.27
公开(公告)日2011.11.16
IPC分类号C02F1/72
摘要
本实用新型一种有机废水的内回流式Fenton氧化反应装置。在带有进水管(1)、出水管(7)、内回流管(8)、阀门(9)和排渣管(10)的密封容器(11)内，分别设有折流板I(2)、折流板II(3)、隔流板I(4)、溢流板(5)和隔流板II(6)。隔流板I(4)、隔流板II(6)与密封容器(11)围成完全封闭的空间，为固液分离区;溢流板(5)、隔流板II(6)与密封容器(11)围成半封闭的空间，为过渡区;密封容器(11)内除了过渡区和固液分离区之外的空间为反应区。反应区内的折流板可改变有机废水的流动方向，延长了废水的流动距离，增加了Fenton氧化的反应时间。本实用新型将Fenton氧化反应、酸度调节和固液分离耦合为一体，减少了废水处理站的占地面积。
权利要求书
1.一种有机废水的内回流式Fenton氧化反应装置，其特征是在带有进水管(1)、出水管 (7)、内回流管(8)、阀门(9)和排渣管(10)的密封容器(11)内，分别设置有折 流板I(2)、折流板II(3)、隔流板I(4)、溢流板(5)和隔流板II(6);其中折流 板I(2)的上端与密封容器(11)的顶板设置有空隙，为废水流过的通道;折流板II (3)的下端与密封容器(11)的底板设置有空隙，为废水流过的通道;溢流板(5) 的上端与密封容器(11)的顶板设置有空隙，为废水流过的通道;隔流板I(4)、隔 流板II(6)与密封容器(11)围成完全封闭的空间，为固液分离区;溢流板(5)、隔 流板II(6)与密封容器(11)围成半封闭的空间，为过渡区;密封容器(11)内除了 过渡区和固液分离区之外的空间为反应区。
2.如权利要求1所述的有机废水的内回流式Fenton氧化反应装置，其特征是所述的进水 管(1)设置在密封容器(11)的进液一侧的下端位置;出水管(7)设置在密封容器 (11)的出液一侧的固液分离区的上端，且出水管(7)与密封容器(11)的底板的距 离小于溢流板(5)的高度。
3.如权利要求1所述的有机废水的内回流式Fenton氧化反应装置，其特征是所述的内回 流管(8)将过渡区与固液分离区连通起来，并可通过阀门(9)与其他的设备连接。
4.如权利要求1所述的有机废水的内回流式Fenton氧化反应装置，其特征是所述的材质 为不锈钢、碳钢等金属或塑料等材质。
说明书
有机废水的内回流式Fenton氧化反应装置
技术领域
本实用新型属于有机废水的氧化反应装置，特别涉及一种有机废水的内回流式Fenton氧 化反应装置。
背景技术
近年来，随着我国经济的快速发展，含有机物的废水排放量在逐年增加，尤其对于高浓 度、难降解有机物的废水，采用普通的生物处理手段很难将其处理到国家排放标准以及更为 严格的地方排放标准。Fenton氧化法是一种高级氧化技术，利用H2O2和Fe2+(Fenton试剂) 在酸性条件下产生具有很强氧化能力的羟基自由基，能有效氧化废水中的有机物，降低废水 的COD和色度。Fenton氧化反应因其具有反应物易得，操作简单等优点，被广泛应用于各种 有机废水的高级氧化处理中，显现出良好的工业应用前景。
然而，利用Fenton试剂在处理有机废水过程中，H2O2容易分解为H2O和氧气，造成H2O2不必要的损失;同时，Fenton氧化反应后的废水通常需要加碱进行酸度调节和固液分离操作， 所需的酸度调节和固液分离设施增加了废水处理站的占地面积。
发明内容
本实用新型的目的在于提供一种将Fenton氧化反应、酸度调节和固液分离耦合为一体的 有机废水的内回流式Fenton氧化反应装置。
本实用新型的有机废水的内回流式Fenton氧化反应装置是：

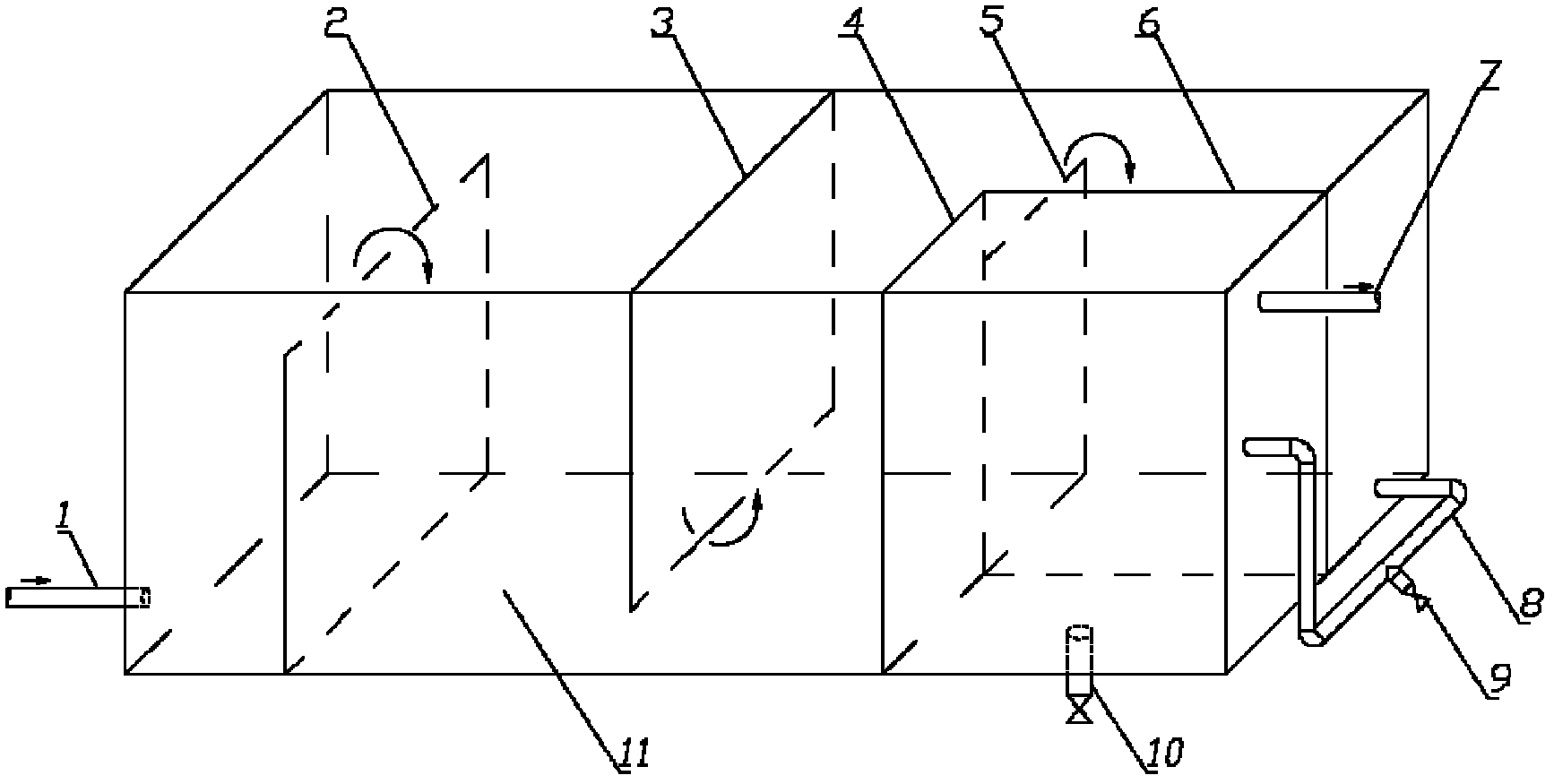

在带有进水管1、出水管7、内回流管8、阀门9和排渣管10的密封容器11内，分别设 有折流板(I)2、折流板(II)3、隔流板(I)4、溢流板5和隔流板(II)6。其中折流 板(I)2的上端与密封容器11的顶板不连接，为废水流过的通道;折流板(II)3的下端 与密封容器11的底板不连接，为废水流过的通道;溢流板5的上端与密封容器11的顶板不 连接，为废水流过的通道;隔流板(I)4、隔流板(II)6与密封容器11围成完全封闭的 空间，为固液分离区;溢流板5、隔流板(II)6与密封容器11围成半封闭的空间，为过渡 区;密封容器11内除了过渡区和固液分离区之外的空间为反应区。
所述的进水管1设置在密封容器11的进液一侧的下端位置;出水管7设置在密封容器 11的出液一侧的固液分离区的上端，且出水管7与密封容器11的底板的距离小于溢流板5 的高度。
所述的折流板(I)2和折流板(II)3位于反应区;
所述的内回流管8将过渡区与固液分离区连通起来，并可通过阀门9与其他的设备连接;
所述的排渣管10设置在密封容器11的出液一侧的固液分离区的底板上。
本实用新型的对有机废水处理的内回流式Fenton氧化反应装置，是将含有Fenton试剂 的有机废水通过进水管1进入密封容器11中，由于折流板(I)2的阻挡作用，废水在由折 流板(I)2与密封容器11所围成的半封闭空间内向上流动;之后通过折流板(I)2的上 端，进入由折流板(I)2、折流板(II)3与密封容器11所围成的半封闭空间内向下流动; 然后通过折流板(II)3的下端，进入由折流板(II)3、隔流板(I)4、溢流板5与密封 容器11所围成的半封闭空间内向上流动;经过充分氧化反应后的废水，由溢流板5的上端进 入过渡区;由于内回流管8的连通作用，废水通过内回流管8由过渡区进入固液分离区，且 在进入固液分离区之前，废水可通过阀门9加入碱液进行酸度调节，之后在固液分离区完成 固液分离过程后，清液由出水管7排出，固体由排渣管10排出。
本实用新型采用不锈钢、碳钢等金属或塑料等材质制造而成。
本实用新型的主要优点在于：(1)有机废水在密封的容器内进行Fenton氧化反应，并可 通过对密封容器的加压来降低H2O2的分解。(2)反应区内的折流板可改变有机废水的流动方 向，延长了废水的流动距离，增加了Fenton氧化的反应时间。(3)Fenton氧化反应后的废 水通过内回流管上的阀门加入碱液进行酸度调节后，进入本实用新型的固液分离区进行固液 分离过程，即将Fenton氧化反应、酸度调节和固液分离耦合为一体，减少了废水处理站的占 地面积。
