申请日2011.05.26
公开(公告)日2012.05.02
IPC分类号B01D29/35; F25B30/06; C02F1/00; B01D29/66
摘要
本实用新型涉及一种污水处理装置，该装置应用于以城市原生污水为热泵冷热源，对建筑物进行供暖、空调的热泵系统中，它包括减速电机、污水进水口、控制箱、液晶控制屏、过滤水进口、液压缸、液压输油管、液压泵站、污水出水口、支腿、过滤水出口、过滤网、螺旋推杆、外筒过滤区、螺旋推杆密封、活塞密封、冲洗区、外密封装置、冲洗区活塞、容污区、内筒活塞、内筒过滤区、轴承座等。
权利要求书 [支持框选翻译]
1.本实用新型螺旋切割式液压污水处理装置包括减速电机(1)、污水进水口(2)、控 制箱(3)、液晶控制屏(4)、过滤水进口(5)、液压缸(6)、液压输油管(7)、液压泵站(8)、 污水出水口(9)、支腿(10)、过滤水出口(11)、过滤网(12)、螺旋推杆(13)、外筒过滤 区(14)、螺旋推杆密封(15)、活塞密封(16)、冲洗区(17)、外密封装置(18)、冲洗区活 塞(19)、容污区(20)、内筒活塞(21)、内筒过滤区(22)、轴承座(23)等，原生污水从 污水进水口(2)进入内筒过滤区(22)，经过滤网(12)过滤后由过滤水出口(11)进入换 热设备进行换热，换热后的过滤水由过滤水进口(5)进入冲洗区(17)，冲洗容污区(20) 内污杂物，并携同污杂物由污水出水口(9)排出。
2.根据权利要求1所述的螺旋切割式液压污水处理装置，其特征在于减速电机(1)带 动螺旋推杆(13)旋转，螺旋推杆(13)与过滤网(12)紧密接触，将进入内筒过滤区(22) 内的污杂物切碎，由螺旋推杆(13)将污杂物推进容污区(20)。
3.根据权利要求1所述的螺旋切割式液压污水处理装置，其特征在于内筒活塞(21)、 容污区(20)、冲洗区活塞(19)、液压缸(6)组成活塞运动构件，由液压泵站(8)通过液 压输油管(7)将液压油输送到液压缸(6)，由液压缸(6)带动活塞运动构件往复运行，内 筒活塞(21)与螺旋推杆密封(15)紧密接触，时时进行密封，冲洗区活塞(19)与活塞密 封(16)紧密接触，时时进行密封，防止原生污水进入冲洗区(17)。
4.根据权利要求1所述的螺旋切割式液压污水处理装置，其特征在于控制箱(3)、液压 泵站(8)控制液压缸(6)带动活塞运动构件进行往复运动，容污区(20)运动至内筒过滤 区(22)时，螺旋推杆(13)将过滤后遗留的污杂物推进容污区(20)内，此时活塞运动构 件转变方向，反向运动，容污区(20)进入冲洗区(17)后，换热后的过滤水由过滤水进口 (5)进入冲洗区(17)，冲洗容污区(20)内污杂物，并携同污杂物由污水出水口(9)排出。
5.一种包含如权利要求1所述的螺旋切割式液压污水处理装置的原生污水源热泵系统， 由污水干渠(24)、沉井(25)、潜水污水泵(26)、污水供水管路(27)、螺旋切割式液压处 理装置(28)、过滤水供水管路(29)、二级污水泵(30)、污水源专用热泵机组(31)、过滤 水回水管路(32)、污水回水管路(33)、末端系统(34)、末端循环泵(35)、末端回水管路 (36)、末端供水管路(37)组成，其特征在于污水从污水干渠(24)重力流入沉井(25)， 由潜水污水泵(26)提升，经污水供水管路(27)进入螺旋切割式液压污水处理装置(28)， 经螺旋切割式液压污水处理装置(28)过滤后，经过滤水供水管路(29)、二级污水泵(30) 进入污水源专用热泵机组(31)进行换热，热交换后的污水经过滤水回水管路(32)回到螺 旋切割式液压污水处理装置(28)，对螺旋切割式液压污水处理装置(28)内污杂物反冲洗， 并携带污杂物由污水回水管路(33)回到污水干渠(24)下游。
说明书 [支持框选翻译]
螺旋切割式液压污水处理装置及其系统
技术领域
本实用新型涉及一种污水处理装置，该装置应用于以城市原生污水为热泵冷热源，对建 筑物进行供暖、空调的热泵系统中。
背景技术
污水源热泵系统是一种利用城市原生污水中的低温低位热能，采用热泵原理，通过耗费 少量电能，满足建筑物制冷、供暖需求的工程系统。该系统采用了可再生能源利用技术，其 高效、节能、环保优势极为明显，是缓解世界能源危机，减轻环境污染的有效途径之一。
然而原生污水中含有大量的污杂物(毛发、纤维、泥沙等)，倘若未经处理便直接进入热 泵机组换热，很容易堵塞蒸发器或冷凝器，导致系统瘫痪，即使采用污水专用的中间换热设 备(管壳式换热器、板式换热器等)，其污水侧也会堵塞，且运行时间越长，堵塞越严重，如 何解决堵塞问题已成为一个技术难题。
发明内容
为解决原生污水直接进入热泵机组换热，很容易堵塞蒸发器或冷凝器，导致系统瘫痪这 一技术难题，本实用新型提供了一种螺旋切割式液压污水处理装置及其系统。
应用原理：

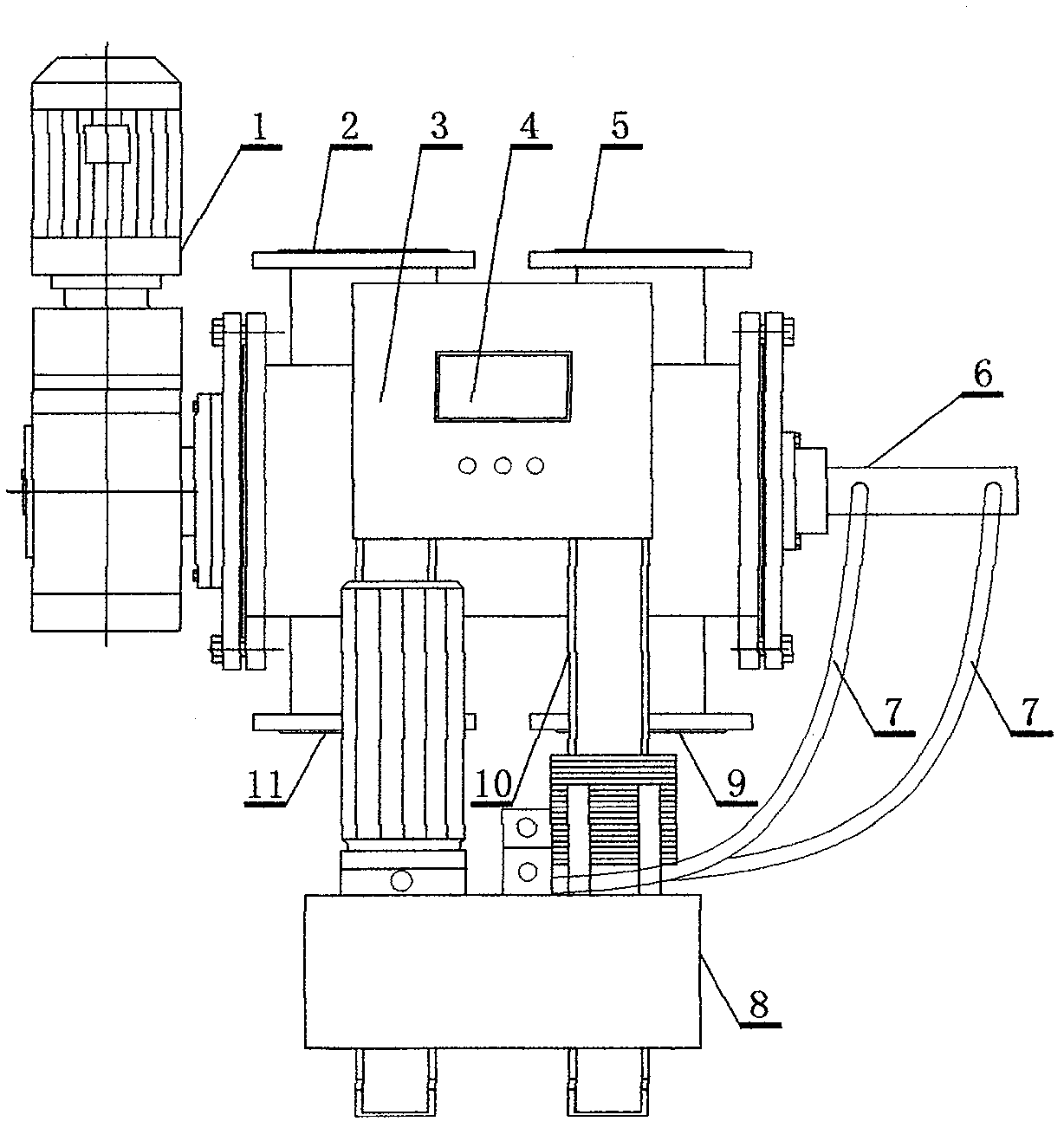

1、如图1、图2、图3所示，本实用新型的螺旋切割式液压污水处理装置包括减速电机、 污水进水口、控制箱、液晶控制屏、过滤水进口、液压缸、液压输油管、液压泵站、污水出 水口、支腿、过滤水出口、过滤网、螺旋推杆、外筒过滤区、螺旋推杆密封、活塞密封、冲 洗区、外密封装置、冲洗区活塞、容污区、内筒活塞、内筒过滤区、轴承座等，原生污水从 污水进水口进入内筒过滤区，经过滤网过滤后由过滤水出口进入换热设备进行换热，换热后 的过滤水由过滤水进口进入冲洗区，冲洗容污区内污杂物，并携同污杂物由污水出水口排出。
2、螺旋切割式液压污水处理装置实施方式为，减速电机带动螺旋推杆旋转，螺旋推杆与 过滤网紧密接触，将进入内筒过滤区内的污杂物切碎，由螺旋推杆将污杂物推进容污区。
3、螺旋切割式液压污水处理装置实施方式为，内筒活塞、容污区、冲洗区活塞、液压缸 组成活塞运动构件，由液压泵站通过液压输油管将液压油输送到液压缸，由液压缸带动活塞 运动构件往复运行，内筒活塞与螺旋推杆密封紧密接触，时时进行密封，冲洗区活塞与活塞 密封紧密接触，时时进行密封，防止原生污水进入冲洗区。
4、螺旋切割式液压污水处理装置实施方式为，控制箱、液压泵站控制液压缸带动活塞运 动构件进行往复运动，容污区运动至内筒过滤区时，螺旋推杆将过滤后遗留的污杂物推进容 污区内，此时活塞运动构件转变方向，反向运动，容污区进入冲洗区后，换热后的过滤水由 过滤水进口进入冲洗区，冲洗容污区内污杂物，并携同污杂物由污水出水口排出。
5、如图4所示，一种包含螺旋切割式液压污水处理装置的原生污水源热泵系统，由污水 干渠、沉井、潜水污水泵、污水供水管路、螺旋切割式液压处理装置、过滤水供水管路、二 级污水泵、污水源专用热泵机组、过滤水回水管路、污水回水管路、末端系统、末端循环泵、 末端回水管路、末端供水管路组成，污水从污水干渠重力流入沉井，由潜水污水泵提升，经 污水供水管路进入螺旋切割式液压污水处理装置，经螺旋切割式液压污水处理装置过滤后， 经过滤水供水管路、二级污水泵进入污水源专用热泵机组进行换热，热交换后的污水经过滤 水回水管路回到螺旋切割式液压污水处理装置，对螺旋切割式液压污水处理装置内污杂物反 冲洗，并携带污杂物由污水回水管路回到污水干渠下游。
