申请日2011.08.26
公开(公告)日2012.04.18
IPC分类号C02F1/66; C02F1/52; C02F1/74
摘要
本实用新型公开了一种酸性污水处理系统，其特征在于包括：酸性储水槽、中和塔和污泥罐;酸性储水槽和中和塔通过污水进水管相连接，并在污水进水管上设有电动闸I和水泵;中和塔的下部设有净水出口、排污泥管出口和压缩空气进气口，净水出口同净水出水管道相连接;排污泥管出口同污泥排放管道相连接，污泥排放管道的出口延伸到污泥罐中;在所述中和塔附近设有用于投放镁系粉状处理剂的处理剂自动上料装置，处理剂自动上料装置的投料口同设置在中和塔顶部的处理剂进料口相连接;中和塔的内部还设有搅拌器。该系统具有污水处理率高、效果好，投资少，运行费用低等特点，适于在酸性污水处理系统中广泛推广。
权利要求书

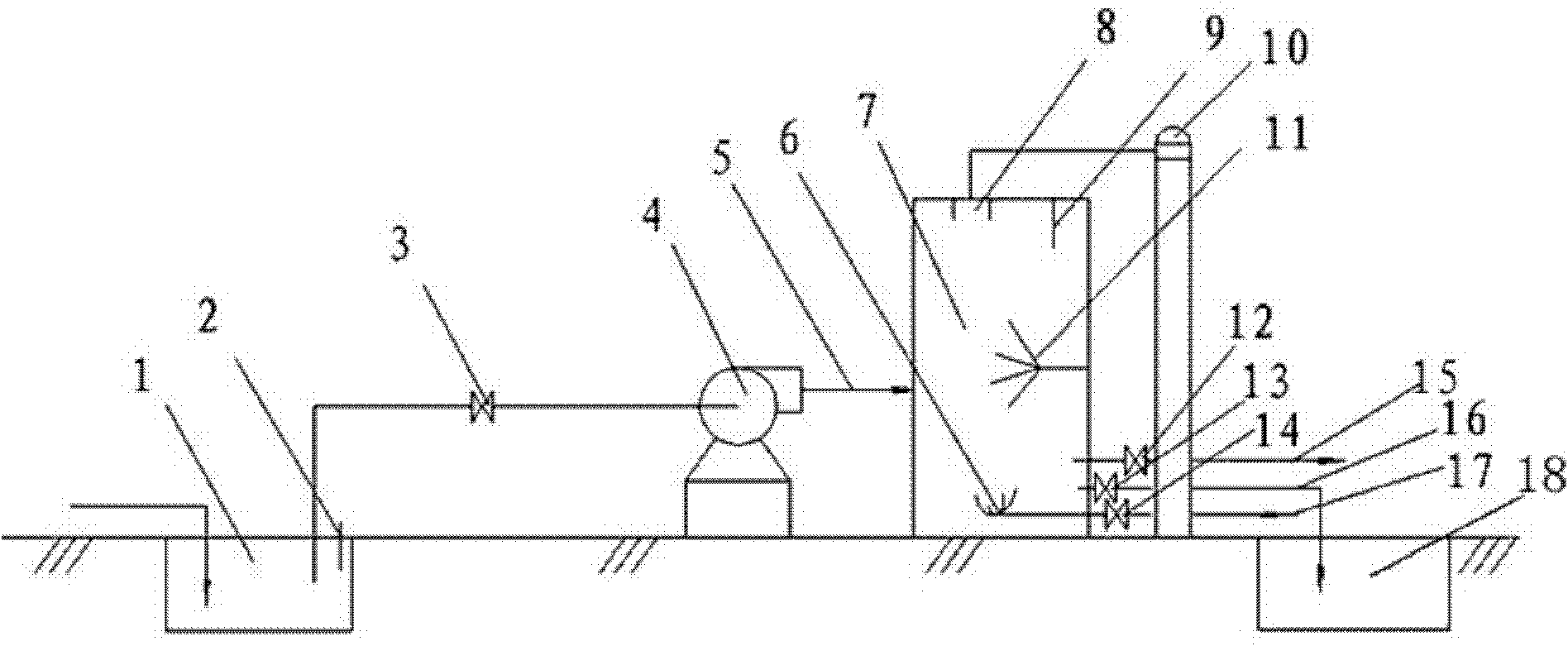

1.一种酸性污水处理系统，其特征在于包括：酸性储水槽(1)、中和塔(7) 和污泥罐(18);所述酸性储水槽(1)和中和塔(7)通过污水进水管(5)相 连接，并在污水进水管(5)上设有电动闸I(3)和水泵(4);所述中和塔(7) 的下部设有净水出口、排污泥管出口和压缩空气进气口，所述净水出口同净水 出水管道(15)相连接，并在在净水出口处安装有电动闸II(12);所述排污泥 管出口同污泥排放管道(16)相连接，并在排污泥管出口处安装有电动闸III(13)， 所述污泥排放管道(16)的出口延伸到污泥罐(18)中;所述压缩空气进气口 的一端同设置在中和塔(7)内的供气喷头(6)相连接，所述压缩空气进气口 的另一端同压缩空气管道(17)相连接，并在压缩空气管道(17)上安装有电 动闸IV(14);在所述中和塔(7)附近设有用于投放镁系粉状处理剂的处理剂 自动上料装置(10)，所述处理剂自动上料装置(10)的投料口同设置在中和塔 (7)顶部的处理剂进料口(8)相连接;所述中和塔(7)的内部还设有搅拌器 (11)。
2.根据权利要求1所述的一种酸性污水处理系统，其特征在于所述酸性储 水槽(1)和中和塔(7)中分别设有pH探测器I(2)和pH探测器II(9)。
说明书
一种酸性污水处理系统
技术领域
本实用新型涉及一种酸性污水处理系统。
背景技术
酸性污水是污染环境的重要污水之一，我国和世界各国对这类污水的排放 进行严格控制。我国国家环保局规定一切酸性污水必须经中和处理到pH值6-9 方允许排放。
目前我国酸性污水的处理采用的技术是钙法和钠法，即使用石灰石或氧化 钙、氢氧化钙作中和剂，主体设备采用石灰乳二次中和器配以沉淀池、石灰石 滚筒、石灰中和过滤器等，国外酸性污水处理也大都采用这类技术，虽然近些 年有了关于镁系中和剂的报导，但处理设备仍没有摆脱传统中和设备的束缚。 此类设备主要存在以下缺点：
1、设备构成复杂繁多，占地面积大，基建投资高，运行管理复杂，设备维 护量大。
2、设备故障率高，使处理流程难以顺行，造成污水处理率低，一般只有30%～ 60%。
3、设备运行对污水中和终点难以控制在pH值6-9范围，一次处理合格率 只有50%左右，造成环境污染或处理费用上升。
4、此设备与石灰乳法配合使用，处理酸性污水时，污泥体积高达处理量的 15%～25%，沉淀困难，造成污泥处理负荷大。
发明内容
本实用新型针对以上问题的提出，而研制一种酸性污水处理系统。本实用 新型采用的技术手段如下：
一种酸性污水处理系统，其特征在于包括：酸性储水槽、中和塔和污泥罐; 所述酸性储水槽和中和塔通过污水进水管相连接，并在污水进水管上设有电动 闸I和水泵;所述中和塔的下部设有净水出口、排污泥管出口和压缩空气进气 口，所述净水出口同净水出水管道相连接，并在在净水出口处安装有电动闸II; 所述排污泥管出口同污泥排放管道相连接，并在排污泥管出口处安装有电动闸 III，所述污泥排放管道的出口延伸到污泥罐中;所述压缩空气进气口的一端同 设置在中和塔内的供气喷头相连接，所述压缩空气进气口的另一端同压缩空气 管道相连接，并在压缩空气管道上安装有电动闸IV;在所述中和塔附近设有用 于投放镁系粉状处理剂的处理剂自动上料装置，所述处理剂自动上料装置的投 料口同设置在中和塔顶部的处理剂进料口相连接;所述中和塔的内部还设有搅 拌器。所述酸性储水槽和中和塔中分别设有pH探测器I和pH探测器II。
同现有技术相比本实用新型所提供的污水处理系统的优点是显而易见的， 具体为：反应器与沉淀池于一体且间歇式操作，这样可使污水处理率高、效果 好;另外，该系统还具有结构简单，投资少，运行费用低等特点，适于在酸性 污水处理系统中广泛推广。
