公开(公告)日2013.06.12
IPC分类号C02F1/44; C02F9/02
摘要
一种采用中空纤维膜组件进行生活污水处理的装置，它包括原水管、化粪池、粗格栅、污水池、水泵、输水管、水位调节管、污泥排出口、风机、中空纤维膜组器和排水管,化粪池上连有原水管，化粪池连接粗格栅，粗格栅连接污水池，污水池的下部连有水泵，输水管的下端与水泵相连，输水管的上端连接在中空纤维膜组器上，水位调节管的下端位于污水池的上方，污水池的上端连接在中空纤维膜组器上，中空纤维膜组器的下端设有污泥排出口和风机，中空纤维膜组器的上部侧壁连接有排水管;本实用新型结构轻巧简单，净水效果高，采用物理吸附方式净化，大大降低了净化成本，低能耗，采用中空纤维模组件，寿命长，净化稳定可靠，操作简单方便。
权利要求书
1.一种采用中空纤维膜组件进行生活污水处理的装置，它包括原水管、化粪池、粗格栅、污水池、水泵、输水管、水位调节管、污泥排出口、风机、中空纤维膜组器和排水管, 其特征在于化粪池上连有原水管，化粪池连接粗格栅，粗格栅连接污水池，污水池的下部连有水泵，输水管的下端与水泵相连，输水管的上端连接在中空纤维膜组器上，水位调节管的下端位于污水池的上方，污水池的上端连接在中空纤维膜组器上，中空纤维膜组器的下端设有污泥排出口和风机，中空纤维膜组器的上部侧壁连接有排水管。
说明书 [支持框选翻译]
采用中空纤维膜组件进行生活污水 处理的装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种采用中空纤维膜组件进行生活污水处理的装置。
背景技术
随着经济和人口的增长，对大自然的环境压力越来越严重，大量生活污水和工业污水的排放导致了严重的环境污染，如水体的富营养化，导致赤潮等非自然现象，污水的大量排放使得江河湖中的水生生物大量死亡，随着可持续发展理念的提出，环境保护越来越受到重视，但是我国的城镇化人口相对较少，并且分散，无法集中处理相对较为分散的生活污水，因此为了充分净化生活污水，必须在各个分散的小城镇集中建设小型的生活污水处理设备，但是目前的生活污水处理设备源自于工业污水的处理工艺，不仅结构复杂，使用寿命短，而且使用了大量的化学和生物药剂，其净化成本非常高昂，无法大规模建设，因此，目前的污水处理设备必须进一步专业化，做到工业污水和生活污水的严格区分，针对生活污水相对污染较轻，应当采用结构相对简单的、净化成本低廉，寿命长的处理设备，这也是污水处理的必然趋势。
发明内容
本实用新型的目的在于提供了一种采用中空纤维膜组件进行生活污水处理的装置，它具有结构简单，净化效果好和净化成本低的优点。

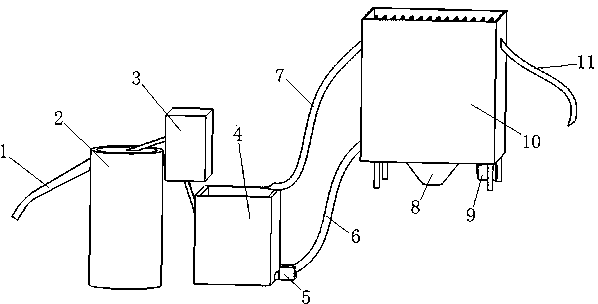

本实用新型是这样来实现的，它包括原水管、化粪池、粗格栅、污水池、水泵、输水管、水位调节管、污泥排出口、风机、中空纤维膜组器和排水管, 其特征在于化粪池上连有原水管，化粪池连接粗格栅，粗格栅连接污水池，污水池的下部连有水泵，输水管的下端与水泵相连，输水管的上端连接在中空纤维膜组器上，水位调节管的下端位于污水池的上方，污水池的上端连接在中空纤维膜组器上，中空纤维膜组器的下端设有污泥排出口和风机，中空纤维膜组器的上部侧壁连接有排水管。
本实用新型的技术效果是：本实用新型结构轻巧简单，净水效果高，采用物理吸附方式净化，大大降低了净化成本，低能耗，采用中空纤维模组件，寿命长，净化稳定可靠，操作简单方便。
