申请日2011.04.23
公开(公告)日2011.10.26
IPC分类号C02F9/04; C02F1/52; C02F1/44; C02F1/66; C02F1/28
摘要

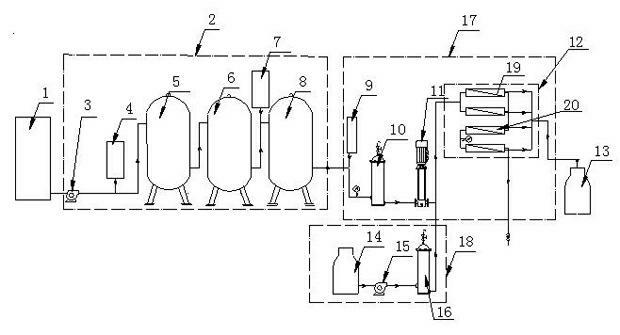

本实用新型公开了一种垃圾渗滤液二级处理系统，它由原水箱(1)、一级处理系统(2)、反渗透处理系统(17)、纯水箱(13)和清洗装置(18)构成，一级处理系统(2)包括变频原水送水泵(3)、锰砂过滤器(5)、多介质过滤器(6)、活性碳过滤器(8)，反渗透处理系统(17)包括保安过滤器A(10)、RO高压泵(11)和RO反渗透装置(12)，纯水箱(13)连接在RO反渗透装置(12)之后，清洗装置(18)包括清洗水箱(14)、变频清洗送水泵(15)、保安过滤器B(16)。本实用新型设有两级反渗透装置，产水回收率高，渗透膜的使用寿命长，清洗渗透膜的工作简便，产水水质可以达到纯水、超纯水水质。
权利要求书
1.垃圾渗滤液二级处理系统，其特征在于：它由原水箱(1)、一级处理系统(2)、反渗透处理系统(17)、纯水箱(13)和清洗装置(18)构成;所述的一级处理系统(2)包括通过管路依次连接的变频原水送水泵(3)、锰砂过滤器(5)、多介质过滤器(6)和活性碳过滤器(8)，在锰砂过滤器(5)的输入管路中还连接有加药装置A(4)，在活性碳过滤器(8)的输入管路中还连接有加药装置B(7);所述的反渗透处理系统(17)包括通过管路依次连接的加药装置C(9)、保安过滤器A(10)、RO高压泵(11)和RO反渗透装置(12);原水箱(1)的输出通过管路与变频原水送水泵(3)连接，活性碳过滤器(8)的输出通过管路与加药装置C(9)连接，纯水箱(13)通过管路与RO反渗透装置(12)的输出连接;清洗装置(18)包括通过管路依次连接的清洗水箱(14)、变频清洗送水泵(15)、保安过滤器B(16)，保安过滤器B(16)通过管路与RO高压泵(11)的输出连接。
2.根据权利要求1所述的垃圾渗滤液二级处理系统，其特征在于：所述的RO反渗透装置(12)包括一级反渗透装置(19)和二级反渗透装置(20)。
说明书
垃圾渗滤液二级处理系统
技术领域
本实用新型涉及一种污水处理系统，特别涉及一种垃圾渗滤液二级处理系统。
背景技术
常用的水处理的方法有：沉淀过滤法、硬水软化法、活性碳吸附法、去离子法、反渗透法、生物化学法等等，单独使用或组合使用沉淀过滤法、应税软化法、活性碳吸附法、去离子法、生物化学法处理污水很难得到纯净度很高的水;而反渗透法是一种利用压力差为动力的膜分离技术，在一定压力下，水分子可以通过反渗透膜，而原水中的无机盐、重金属离子、有机物、无机物、细菌、病毒等杂质无法通过反渗透膜，从而使可以通过的纯水和无法通过的浓缩水严格区分开来，但如果反渗透前没有做好前置处理则渗透膜上容易有污物堆积，造成反渗透功能下降，因此现有技术存在着产水回收率低、浓水排放浓度低、渗透膜使用寿命短、渗透膜污染严重、渗透膜反洗困难等缺点。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种产水回收率高、产水纯净度高的垃圾渗滤液二级处理系统。
本实用新型的目的通过以下技术方案来实现：垃圾渗滤液二级处理系统，它由原水箱、一级处理系统、反渗透处理系统、纯水箱和清洗装置构成;所述的一级处理系统包括通过管路依次连接的变频原水送水泵、锰砂过滤器、多介质过滤器、活性碳过滤器，在锰砂过滤器的输入管路中还连接有加药装置A，在活性碳过滤器的输入管路中还连接有加药装置B;所述的反渗透处理系统包括通过管路依次连接的加药装置C、保安过滤器A、RO高压泵和RO反渗透装置;原水箱的输出通过管路与变频原水送水泵连接，活性碳过滤器的输出通过管路与加药装置C连接，纯水箱通过管路与RO反渗透装置的输出连接;清洗装置包括通过管路依次连接的清洗水箱、变频清洗送水泵、保安过滤器B，保安过滤器B通过管路与RO高压泵的输出连接。
所述的RO反渗透装置包括一级反渗透装置和二级反渗透装置。
本实用新型具有以下优点：由于一级处理系统中包含多种处理方法，原水经过一级处理系统处理后可获得较高水质的一级产水，这样既提高了本系统最终产水的水质，又能使反渗透装置在处理水的过程中既能保持高回收率，又能保证反渗透膜不易结垢，延长反渗透膜的使用寿命;本实用新型设有清洗装置，使清洗反渗透装置的工作简便易行;本实用新型的RO反渗透装置设有两级反渗透装置，使用本系统的产水水质可以达到纯水、超纯水。
