申请日2011.04.22
公开(公告)日2011.11.30
IPC分类号C02F3/28
摘要

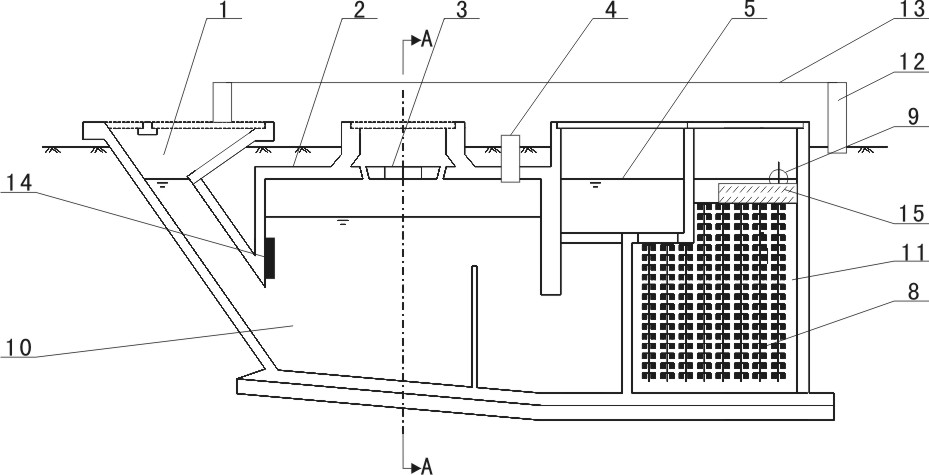

本实用新型涉及一种生活污水处理装置，尤其是涉及一种太阳能温室生活污水分质厌氧处理装置，发酵池上盖(3)扣合在发酵池上壁(2)上，导气口(4)设置在发酵池(10)上，发酵池(10)的一侧面设有进料口(1)，在发酵池(10)设有的出料口(5)联通厌氧池(11)，在厌氧池(11)上设有悬挂填料(8)的横杆;在厌氧池(11)与发酵池(10)接触的面相邻的另两个面的任一侧面设有进水孔(6)，与之相对的另一侧面设有出水口(9)，所述发酵池(10)的出水口(9)与厌氧池(11)的出水口联通;本实用新型白天吸收热量，提高沼气池的温度，晚上具有保温作用;本实用新型实现了从源头进行分质处理的目的。
权利要求书
1.一种太阳能温室生活污水分质厌氧处理装置，包括发酵池(10)和厌氧池(11)，其特征是：发酵池上盖(3)扣合在发酵池上壁(2)上，导气口(4)设置在发酵池(10)上，发酵池(10)的一侧面设有进料口(1)，在发酵池(10)的另外三面任意一侧面设有出料口(5)，出料口(5)联通厌氧池(11)，在厌氧池(11)上设有悬挂填料(8)的横杆;在厌氧池(11)与发酵池(10)接触的面相邻的另两个面的任一侧面设有进水孔(6)，与之相对的另一侧面设有出水口(9)，所述发酵池(10)的出水口(9)与厌氧池(11)的出水口联通，在厌氧池(11)的出水口(9)处设有柔性滤料(15)。
2.根据权利要求1所述的太阳能温室生活污水分质厌氧处理装置，其特征在于：所述发酵池(10)与厌氧池(11)设置为一体。
3.根据权利要求1或2所述的太阳能温室生活污水分质厌氧处理装置，其特征在于：在发酵池(10)和厌氧池(11)的两端外部分别设有至少0.5米的高矮墙(12)，发酵池(10)与厌氧池(11)的另两个面设有冬天覆盖塑料薄膜(13)的斜砌矮墙。
4.根据权利要求1所述的太阳能温室生活污水分质厌氧处理装置，其特征在于：在发酵池(10)进水孔(6)处设有格栅(7)。
5.根据权利要求1所述的太阳能温室生活污水分质厌氧处理装置，其特征在于：在发酵池(10)和厌氧池(11)内壁的顶部、四壁和池底部面上分别设有呋喃玻璃钢(14)层。
6.根据权利要求1所述的太阳能温室生活污水分质厌氧处理装置，其特征在于：所述柔性滤料(15)为聚乙烯塑料填料。
说明书
一种太阳能温室生活污水分质厌氧处理装置
【技术领域】
本实用新型涉及一种生活污水处理装置，尤其是涉及一种太阳能温室农村生活污水分质厌氧处理装置。
【背景技术】
近年来随着我国农村经济发展、城镇化进程的加快，在我国的广大农村地区的各级河道的生态环境也日益恶化，很多工业、旅游发达地区已成为典型的水质型缺水地区，大部分河流水质均处于Ⅳ类或劣Ⅳ类状态，水体富营养化情况十分严重。作为河系水网最基本的组成部分，农村的水环境现状也令人非常担忧，而且也影响到城市的供水。现状是由于历史原因使得水质问题长期重视不够，并且治理资金的短缺和对农村河道环境保护意识的淡薄，许多农村河道已成为天然的垃圾场和生活、生产污水的通道，水体生态系统受到严重破坏，给农村的人居环境带来严重影响。因此，对农村水环境的综合治理势在必行。
我国农村地区的生活污水问题不仅关系到农户的健康卫生，还与重要水源地的水质安全直接相关。随着我国三峡工程、南水北调工程等重大项目开展，沿线农村水污染治理问题更显突出。为规范我国农村生活污染技术，我国于2010年7月9日公布了《农村生活污染控制技术规范》(HJ574-2010)，并于2011年1月1日开始执行，其中对农村生活污水治理进行了指导。
由于农村地处相对偏僻，与城市污水处理厂距离较远，长距离的输送过程不仅会使污水水质进一步恶化，增加处理费用，而且输送管道的渗漏也会污染地下水源。因此，分散式污水处理与利用的技术思路是解决农村面广量大的生活污水问题的关键。
公知的，沼气的产生是利用秸秆、有机物经过处理获取的;所以沼气是可再生的清洁能源，可以替代秸秆、薪柴等传统生物质能源，具有能源利用效率高、安全、卫生等优点。由于我国农业资源和环境承载力十分有限，合理利用农村沼气、优化广大农村地区的能源消费结构，是我国农村能源与环境保护战略的重要组成部分，对于增加优质能源供应、保护农村环境具有重大现实意义。
当前，我国结合农村改厨、改厕和改圈“三改”工作，进行农村沼气池推广建设，根据当地情况和使用要求，将生活污水、厨余及禽畜粪便作为发酵原料。在实际使用中，由于进水水质复杂，导致发酵效果不理想。比如生活污水中的灰水，以及洗衣和洗浴废水，直接进入沼气池会导致发酵有机物浓度低，发酵速度慢;灰水直接排入周围地表，会渗入地下，对地下水水质产生影响。因为气温偏低，比如很多农村地处山区，早晨和傍晚、冬季时气温，难以正常产气。沼气发酵中产生柠檬酸、H2S等中间产物，对混凝土具有很强的腐蚀性，导致一年后沼气室会出现因腐蚀造成的泄漏;在沼液中COD达到110~210mg/L，若发酵沼液直接排放，也会污染周围水体。
因此，农村迫切需要一种生活污水厌氧处理装置，具有分质水处理能力，在早晨、冬季等低温下也能正常产气，耐腐蚀性强，并且最终出水符合《污水综合排放标准》GB8978-1996一级排放标准的处理装置。
【发明内容】
为了实现所述发明目的，本实用新型公开了一种太阳能温室生活污水分质厌氧处理装置，所述的太阳能温室生活污水分质厌氧处理装置，由发酵池和接触式厌氧池两部分组成，在本实用新型的外侧修建高矮墙、斜砌矮墙和塑料薄膜构成的保温层，白天吸收热量，提高沼气池的温度，晚上具有保温作用;本实用新型实现了两侧分别进农村不同性质的生活污水，从源头进行分质处理的目的，由于采取了保温措施，确保本实用新型具有不同性质的生活污水对发酵影响小，有机物去除效率高，冬季发酵速度快。
为实现上述发明目的，本实用新型采用如下技术方案：
一种太阳能温室生活污水分质厌氧处理装置，包括发酵池和厌氧池，发酵池上盖扣合在发酵池上壁上，导气口设置在发酵池上，发酵池的一侧面设有进料口，在发酵池的另外三面任意一侧面设有出料口，出料口联通厌氧池，在厌氧池上设有悬挂填料的横杆;在厌氧池与发酵池接触的面相邻的另两个面的任一侧面设有进水孔，与之相对的另一侧面设有出水口，所述发酵池的出水口与厌氧池的出水口联通，在厌氧池的出水口处设有柔性滤料。
所述的太阳能温室生活污水分质厌氧处理装置，所述发酵池与厌氧池设置为一体。
所述的太阳能温室生活污水分质厌氧处理装置，在发酵池和厌氧池的两端外部设有至少0.5米高度的高矮墙，发酵池与厌氧池的另两个面设有冬天覆盖塑料薄膜的斜砌矮墙。
所述的太阳能温室生活污水分质厌氧处理装置，在发酵池进水孔处设有格栅7。
所述的太阳能温室生活污水分质厌氧处理装置，在发酵池和厌氧池内壁的顶部、四壁和池底部面上分别设有呋喃玻璃钢层。
所述的太阳能温室生活污水分质厌氧处理装置，所述柔性滤料为聚乙烯塑料填料。
由于采用了上述技术方案，本实用新型的有益效果是：
本实用新型所述的太阳能温室生活污水分质厌氧处理装置，由发酵池和接触式厌氧池两部分组成，在发酵池的上部上盖中心处设导气口，发酵池的壳体一侧有进料口，另一侧有出料口。出料口与接触厌氧池相连，厌氧池设置横杆，用以悬挂聚乙烯塑料柔性填料。本实用新型外侧修建高矮墙、斜砌矮墙和塑料薄膜构成的保温层，白天吸收热量，提高沼气池的温度，晚上具有保温作用。本实用新型的优点是：两侧分别进农村不同性质的生活污水，从源头进行分质处理，采取保温措施，具有不同性质的生活污水对发酵影响小，有机物去除效率高，冬季发酵速度快等优点。
