申请日2011.05.06
公开(公告)日2012.02.01
IPC分类号C02F1/32
摘要
一种具有光催化污水处理棒的污水处理设备，其光催化污水处理棒具有如下优点：首先，采用了石英玻璃作为二氧化钛光催化剂的载体，克服了二氧化钛光催化剂层在紫外线照射的使用过程中容易脱落的问题;第二，由于圆柱石英玻璃棒对于可见光和紫外线都有很好的透过性，因此从各个方向照射都具有杀菌净化效果，提高了光催化的效率，方便了安装使用;第三，玻璃棒的表面开有凹槽，增加了玻璃棒与污水的接触面积，强化了光催化效率;第四，制备方法简单易行。
权利要求书 [支持框选翻译]
1.一种具有光催化污水处理棒的污水处理设备，其主要由污水入口、处理后水出口、多 个支撑盘、将所述多个支撑盘固定串接的支撑杆、以及每个所述支撑盘上镶嵌的多个光催化 污水处理棒组成;其特征在于：所述光催化污水处理棒包括一个圆柱石英玻璃棒，所述圆柱 石英玻璃棒的表面开有多个凹槽，还包括固定在所述圆柱石英玻璃棒表面的二氧化钛光催化 剂层;每个所述支撑盘具有与其同轴的通孔，紫光线灯通过全部所述通孔而贯穿所述污水处 理设备，并且所述紫外线灯与所述通孔的内壁具有容许污水通过的间隙。
说明书 [支持框选翻译]
一种具有光催化污水处理棒的污水处理设备
技术领域
本实用新型涉及一种净化装置，尤其是一种具有光催化污水处理棒的污水处理设备。
背景技术
近年来，二氧化钛作为光催化剂在污水处理、空气净化等环境治理方面得到了日益广泛 的研究和应用。例如在金属或者纤维的丝束构成的无纺布表面涂布二氧化钛的悬浊液后，在 600℃进行烧结，从而将二氧化钛光催化剂固定在无纺布表面形成过滤器，用于污水或空气的 紫外线杀菌、净化。
然而上述过滤器的二氧化钛光催化剂层与无纺布的附着强度不够，在使用的过程中，由 于紫外线的长期照射而容易造成二氧化钛光催化剂层的脱落，从而失去了光催化的效果，也 即降低了杀菌、净化的功效。
因此，开发一种二氧化钛光催化剂固定效果好，便于制造和使用的光催化污水处理设备 将是二氧化钛光催化剂的研发重点。
发明内容
本实用新型的目的即在于提供一种能够将二氧化钛光催化剂层有效固定，并具有良好杀 菌、净化功效的污水处理设备。

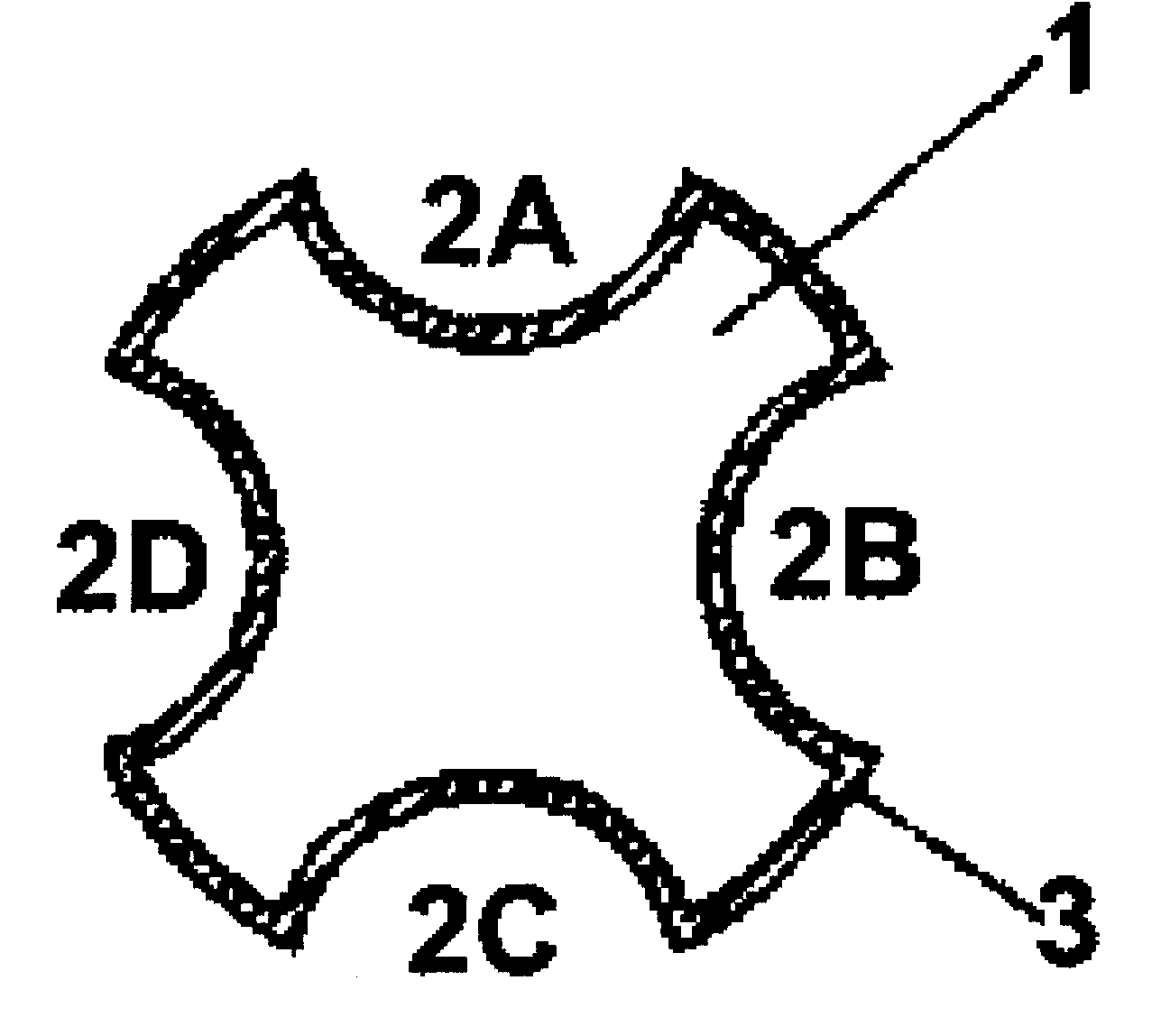

本实用新型所采用的技术方案如下：一种具有光催化污水处理棒的污水处理设备，其主 要由污水入口、处理后水出口、多个支撑盘、将所述多个支撑盘固定串接的支撑杆、以及每 个所述支撑盘上镶嵌的多个光催化污水处理棒组成;其特征在于：所述光催化污水处理棒包 括一个圆柱石英玻璃棒，所述圆柱石英玻璃棒的表面开有多个凹槽，还包括固定在所述圆柱 石英玻璃棒表面的二氧化钛光催化剂层;每个所述支撑盘具有与其同轴的通孔，紫光线灯通 过全部所述通孔而贯穿所述污水处理设备，并且所述紫外线灯与所述通孔的内壁具有容许污 水通过的间隙。
本实用新型的有益效果是：首先，采用了石英玻璃作为二氧化钛光催化剂的载体，克服 了二氧化钛光催化剂层在紫外线照射的使用过程中容易脱落的问题;第二，由于圆柱石英玻 璃棒对于可见光和紫外线都有很好的透过性，因此从各个方向照射都具有杀菌净化效果，提 高了光催化的效率，方便了安装使用;第三，玻璃棒的表面开有凹槽，增加了玻璃棒与污水 的接触面积，强化了光催化效率;第四，制备方法简单易行。
