本实用新型公开了一种风电场升压站生活水净化及废水利用系统，其包括有原水储水装置，生活用反渗透处理装置，纯净水生活水箱，生活水泵，生活用水点，回收水池，冲洗水泵和生活冲洗用水点本实用新型的优点在于，风电场及偏远地区的生活用水能够达到安全用水要求，同时解决浓排水的回用问题，达到节水减排的效果，系统简单易行，成本低，操作性强，充分利用有限的水资源，节水率达到40%，可取得良好的经济效益和社会效益。
权利要求书 [支持框选翻译]
1.一种风电场升压站生活水净化及废水利用系统，其特征在于， 其包括有原水储水装置，生活用反渗透处理装置，纯净水生活水箱， 生活水泵，生活用水点，回收水池，冲洗水泵和生活冲洗用水点，所 述生活用反渗透处理装置包括有通过管道依次连接的原水泵、石英砂 过滤器、活性炭过滤器、精密过滤器、增压泵和反渗透装置，所述活 性炭过滤器和所述精密过滤器连接的管道上设有加药装置，所述原水 储水装置与所述原水泵通过管道连接，所述反渗透装置的生活水出口 通过管道与所述纯净水生活水箱连接，所述纯净水生活水箱、所述生 活水泵和所述生活用水点通过管道依次连接，所述反渗透装置的浓排 水出口通过管道与所述回收水池连接，所述回收水池、所述冲洗水泵 和所述生活冲洗用水点依次通过管道连接，所述原水储水装置通过管 道与所述回收水池的补充水进水口连接。
2.根据权利要求1所述的一种风电场升压站生活水净化及废水 利用系统，其特征在于，所述回收水池的补充水进水口处设有液位控 制电动阀或电磁阀。
3.根据权利要求1所述的一种风电场升压站生活水净化及废水 利用系统，其特征在于，所述回收水池正常液位上方20-30cm处设有 预留溢流管道。
4.根据权利要求1所述的一种风电场升压站生活水净化及废水 利用系统，其特征在于，所述反渗透装置内设有压力计和浊度仪，所 述反渗透装置的入口处设有冲洗阀，所述原水泵的入口处设有液位计 和进水阀，所述压力计、所述浊度仪和所述液位计的信号输出端分别 与PLC控制装置的信号输入端连接，所述PLC控制装置的信号输出 端分别与所述增压计、所述冲洗阀和所述进水阀的控制端连接。
5.根据权利要求1所述的一种风电场升压站生活水净化及废水 利用系统，其特征在于，所述反渗透装置为一级反渗透装置。
说明书 [支持框选翻译]
一种风电场升压站生活水净化及废水利用系统
技术领域
本实用新型涉及一种生活水净化及废水利用系统，特别是涉及一 种风电场升压站生活水净化及废水利用系统。
背景技术
内蒙古自治区风电场一般均建设在偏远地区，水源条件有限，通 常情况下生活用水只能采用打深井取用地下水的方法来取得，而打出 的井水，一般很难满足《生活饮用水卫生标准》GB5749-2006标准， 常见的水质超标项目有：氟化物、浑浊度、肉眼可见物、盐类等，不 能够直接饮用，需进行净化达到生活饮用水标准后方可进入生活给水 系统使用。
同时，随着经济的发展，我国可利用的水资源日益匮乏，尤其是 内蒙古自治区地处内陆，属典型的温带大陆性季风气候，其主要特征 为冬季漫长而寒冷，夏季短促而干热，降雨量少，水资源更为贫乏， 因而节约用水势在必行。
对于风电场所处偏远地区可利用水源大多不符合生活饮用水标 准问题，目前主要采用的处理方式只是有选择的去掉一项或几项超标 物质，运行后出水水质的稳定性及可靠性不能得到很好的保证，而且 处理后产生的浓水作为废水排掉。
实用新型内容
本实用新型的目的在于提供一种风电场升压站生活水净化及废 水利用系统。

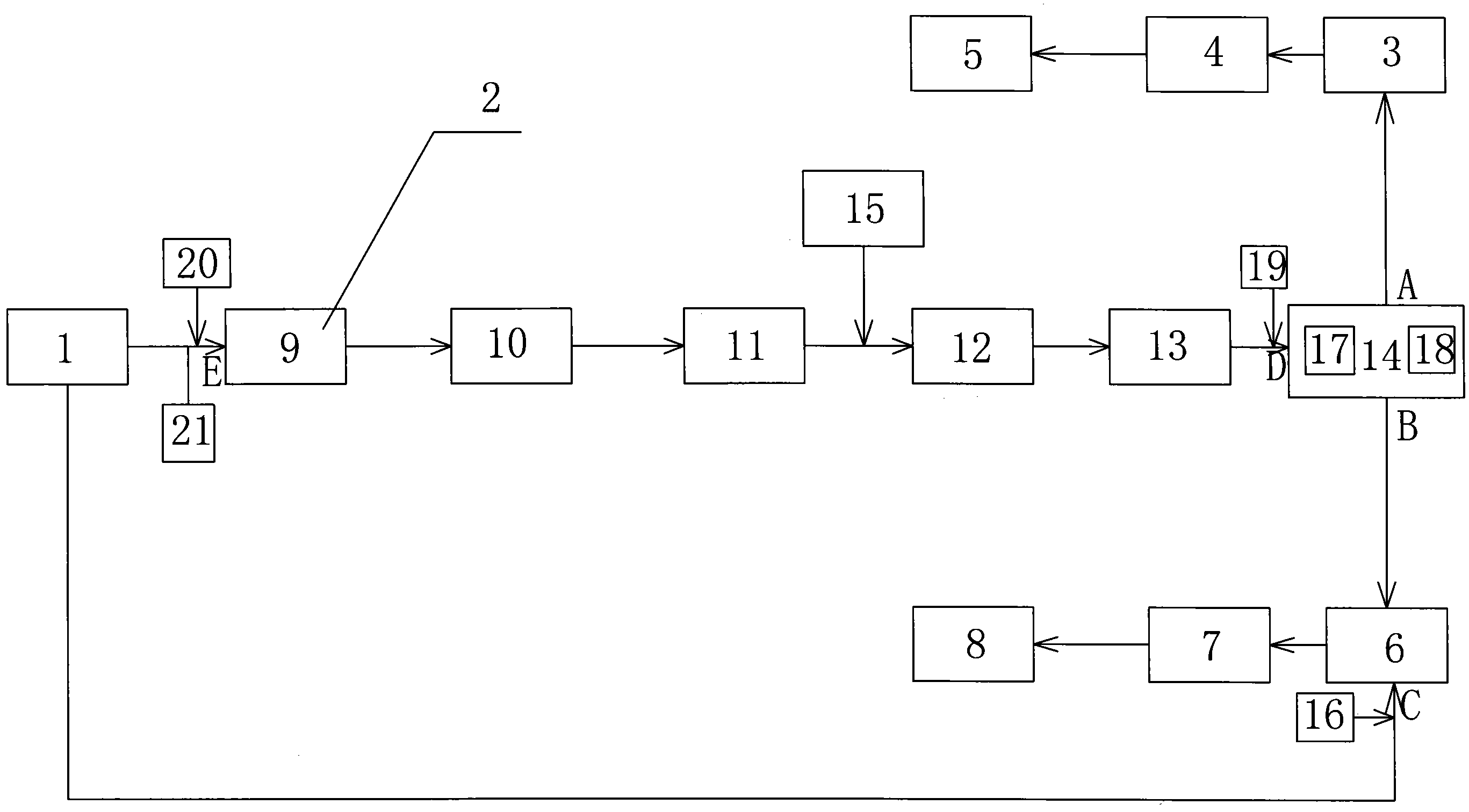

本实用新型的目的由如下技术方案实施，一种风电场升压站生活 水净化及废水利用系统，其包括有原水储水装置，生活用反渗透处理 装置，纯净水生活水箱，生活水泵，生活用水点，回收水池，冲洗水 泵和生活冲洗用水点，所述生活用反渗透处理装置包括有通过管道依 次连接的原水泵、石英砂过滤器、活性炭过滤器、精密过滤器、增压 泵和反渗透装置，所述活性炭过滤器和所述精密过滤器连接的管道上 设有加药装置，所述原水储水装置与所述原水泵通过管道连接，所述 反渗透装置的生活水出口通过管道与所述纯净水生活水箱连接，所述 纯净水生活水箱、所述生活水泵和所述生活用水点通过管道依次连 接，所述反渗透装置的浓排水出口通过管道与所述回收水池连接，所 述回收水池、所述冲洗水泵和所述生活冲洗用水点依次通过管道连 接，所述原水储水装置通过管道与所述回收水池的补充水进水口连 接。
所述回收水池的补充水进水口处设有液位控制电动阀或电磁阀。
所述回收水池正常液位上方20-30cm处设有预留溢流管道。
所述反渗透装置内设有压力计和浊度仪，所述反渗透装置的入口 处设有冲洗阀，所述原水泵的入口处设有液位计和进水阀，所述压力 计、所述浊度仪和所述液位计的信号输出端分别与PLC控制装置的 信号输入端连接，所述PLC控制装置的信号输出端分别与所述增压 计、所述冲洗阀和所述进水阀的控制端连接。
所述反渗透装置为一级反渗透装置。
净水工艺描述
1、预处理：对原水进行前期处理，改善供水水质，使之达到反 渗透装置进水的要求，减少、延缓反渗透膜的污染、延长其寿命，预 处理的对象主要是进水中的微生物、细菌、胶体、有机物、重金属离 子、固体颗粒及游离氯等。预处理装置由石英砂过滤器、活性炭过滤 器和精密过滤器组成。
石英砂过滤器：滤除水中的泥沙、杂质、悬浮物、降低原水的 SDI(污染指数密度)值。
活性炭过滤器：具有双重作用，一是吸附;二是过滤。滤除自来 水中的化学有机物、重金属、色度、异味、余氯等，改善口感。
精密过滤器：5微米PPF滤芯，拦截大于5微米的物体，延长反 渗透膜的寿命。
2、反渗透处理：能除去水中有机物，如三卤甲烷中间体、胶体、 悬浮物、微生物、细菌、藻类、霉类等，热源、病毒等物质，流体经 前三级预处理后的水经反渗透装置深层分离处理后，使有益于人体健 康的水通过，不利于人体健康的水排除，脱盐率98%，生产出纯净水 进入纯净水生活水箱。
本实用新型的优点在于，风电场及偏远地区的生活用水能够达到 安全用水要求，同时解决浓排水的回用问题，达到节水减排的效果， 系统简单易行，成本低，操作性强，充分利用有限的水资源，节水率 达到40%，可取得良好的经济效益和社会效益。
