申请日2011.08.23
公开(公告)日2012.05.16
IPC分类号C02F3/32; C02F3/10; C02F3/34
摘要
本实用新型提供一种碳素纤维材质填料与生态砖联用的水处理装置，包括生态砖、碳素纤维材质填料体和浮球，其中所述碳素纤维材质体分别与所述生态砖和浮球通过第一连接装置和第二连接装置相连。根据本实用新型的水处理装置具有水处理效果好，而结构简单、维护方便的优点。
权利要求书
1.一种碳素纤维材质填料与生态砖联用的水处理装置，其特征在于，包 括生态砖(1)、碳素纤维材质填料体(2)和浮球(4)，其中所述碳素纤维材 质体(2)分别与所述生态砖(1)和浮球(4)通过第一连接装置(3)和第二 连接装置相连。

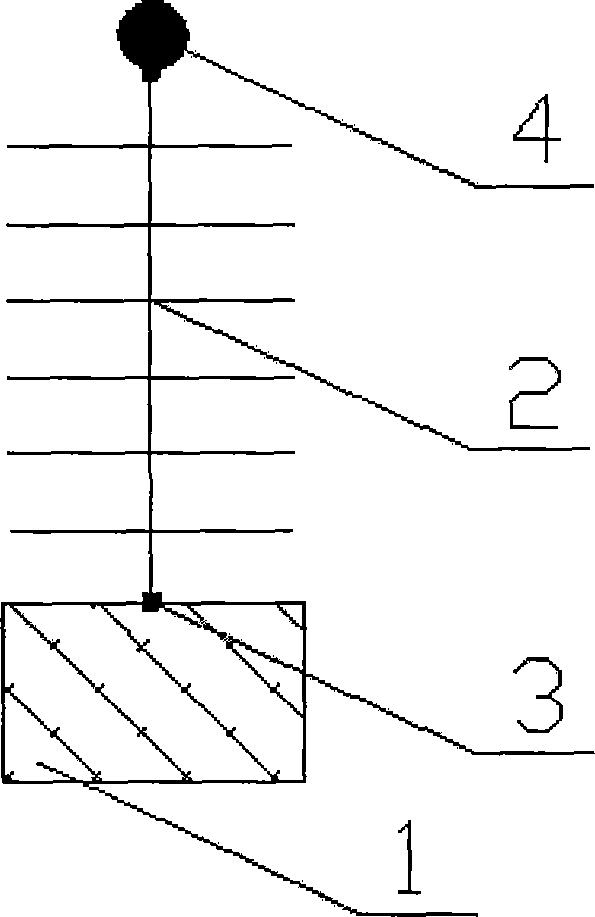

2.根据权利要求1所述的碳素纤维材质填料与生态砖联用的水处理装置， 其特征在于，所述碳素纤维材质体(2)呈条状，所述水处理装置包括一块生 态砖(1)，且所述碳素纤维材质体(2)的一端通过所述第一连接装置(4)连 接在所述生态砖(1)的顶部，而所述碳素纤维材质体(2)的另一端通过第二 连接装置与所述浮球(4)相连接。
3.根据权利要求1所述的碳素纤维材质填料与生态砖联用的水处理装置， 其特征在于，所述碳素纤维材质填料体(2)呈条状，所述水处理装置包括两 块生态砖(1)，且所述碳素纤维材质体(2)的一端通过所述第一连接装置(3) 连接在其中一块生态砖(1)的顶部，其另一端通过第三连接装置连接在其中 另一块生态砖(1)的顶部，且所述浮球(4)通过所述第二连接装置连接在所 述碳素纤维材质体(2)的中部。
4.根据权利要求1所述的碳素纤维材质填料与生态砖联用的水处理装置， 其特征在于，所述生态砖(1)包括孔。
5.根据权利要求1至4中任一项所述的碳素纤维材质填料与生态砖联用 的水处理装置，其特征在于，所述第一和第二连接装置为绑扎带或绳子。
6.根据权利要求3所述的碳素纤维材质填料与生态砖联用的水处理装置， 其特征在于，所述第三连接装置为绑扎带或绳子。
说明书
一种碳素纤维材质填料与生态砖联用的水处理装置
技术领域
本实用新型涉及一种水处理装置，具体而言，涉及一种联合采用碳素纤维 材质填料与生态砖的水处理装置。
背景技术
目前，生态砖被作为一种水处理技术，正被应用于污水及自然水体净化等 领域，其采用在水体底部设置多空且具有吸附性的生态砖的实施方法，具有吸 附水体中悬浮物、有机污染物、氮磷营养物等污染物质的水质净化作用。但是， 由于生态砖技术受只设置于水体底部、与水体接触面积有限等条件限制，对水 体中污染物质去除效果有限，尤其是对于接触不到的中上部水体净化能力欠 缺。
因此，急需一种能提高与水体接触表面、从而提高水处理效果的水处理装 置。
实用新型内容
为了克服现有的生态砖技术对水体中污染物质去除效果有限，尤其是对于 接触不到的中上部水体净化能力欠缺的不足，本实用新型提供一种将碳素纤维 材质填料与生态砖组合联用的水处理方法，该水处理方法不仅能吸附水体底部 的悬浮物、有机污染物、氮磷营养物等污染物质，而且能有效地去除中上部水 体中的各类污染物质，极大地增强对整个水体的净化能力。
本实用新型的第一方面提供一种碳素纤维材质填料与生态砖联用的水处 理装置，其包括生态砖、碳素纤维材质填料体和浮球，其中所述碳素纤维材质 体分别与所述生态砖和浮球通过第一连接装置和第二连接装置相连。
根据本实用新型的第二方面，在根据本实用新型的第一方面的水处理装置 中，所述碳素纤维材质体呈条状，所述水处理装置包括一块生态砖，且所述碳 素纤维材质体的一端通过所述第一连接装置连接在所述生态砖的顶部，而所述 碳素纤维材质体的另一端通过第二连接装置与所述浮球相连接。
根据本实用新型的第三方面，在根据本实用新型的第一方面的水处理装置 中，所述碳素纤维材质填料体呈条状，所述水处理装置包括两块生态砖，且所 述碳素纤维材质体的一端通过所述第一连接装置连接在其中一块生态砖的顶 部，其另一端通过第三连接装置连接在其中另一块生态砖的顶部，且所述浮球 通过所述第二连接装置连接在所述碳素纤维材质体的中部。。
根据本实用新型的第四方面，在根据本实用新型的第一至第三方面的水处 理装置中，所述第一和第二连接装置为绑扎带或绳子。
根据本实用新型的第五方面，在根据本实用新型的第三方面的水处理装置 中，所述第三连接装置为绑扎带或绳子。
根据本实用新型的水处理装置具有如下的有益效果，可以在美化环境、有 效的吸收去除水体中氮磷等营养物质的同时，高效的去除水体中悬浮物、有机 污染物等营养物质;而且结构简单，实施方便，维护较少。
尽管公开了多个实施方式，但是从以下示出并描述了本实用新型示例性实 施方式的详细说明中，本实用新型还有其他实施方式对于本领域普通技术人员 是显而易见的。因此，附图及详细说明应从本质上来讲应认为是示例性的，而 非限定性的。
