申请日2011.03.14
公开(公告)日2011.08.31
IPC分类号C10L5/46; C02F11/00; B01D50/00; C10L5/04; C10L5/06; C02F11/14
摘要
本实用新型公开了一种利用污泥制煤的设备，主要由依次连接的脱水机、干燥机、以及制煤机构成。该设备结构简单，降低污泥的含水率，提高其燃烧性能，促进城市污泥资源化利用，设置了尾气处理系统，回收污泥粉层，避免了二次污染。
权利要求书 [支持框选翻译]

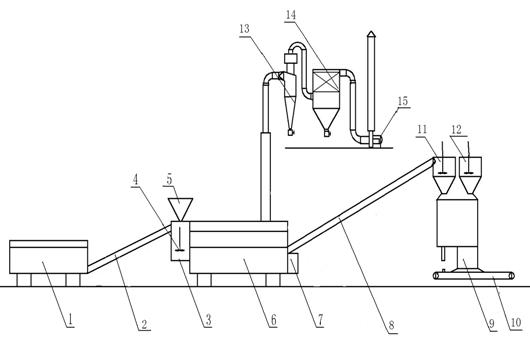

1.一种利用污泥制煤的设备，其特征在于：主要由依次连接的脱水机(1)、干燥机(6)、以及制煤机(9)构成。
2.如权利要求1所述的一种利用污泥制煤的设备，其特征在于：所述脱水机(1)和干燥机(6)之间通过第一皮带传送机(2)相连接。
3.如权利要求2所述的一种利用污泥制煤的设备，其特征在于：所述第一皮带传送机(2)与干燥机(6)之间通过混合系统相连接，所述混合系统主要由物料混合装置(3)、设置在物料混合装置(3)上方的物料添加仓(5)、以及设置在物料混合装置(3)内部的混合搅拌机(4)构成，所述物料添加仓(5)与第一皮带传送机(2)相连接，所述物料混合装置(3)与干燥机(6)相连接。
4.如权利要求1所述的一种利用污泥制煤的设备，其特征在于：所述干燥机(6)与制煤机(9)之间通过第二皮带传送机(8)相连接。
5.如权利要求4所述的一种利用污泥制煤的设备，其特征在于：所述制煤机(9)顶部设置有与其内部连通的污泥仓(11)和煤粉仓(12)，所述污泥仓(11)与第二皮带传送机(8)相连接。
6.如权利要求1所述的一种利用污泥制煤的设备，其特征在于：还包括废气处理装置，所述废气处理装置依次由连通的旋风分离器(13)、除尘器(14)和引风机(15)构成，所述旋风分离器(13)通过管道与干燥机(6)的内部连通。
7.如权利要求1所述的一种利用污泥制煤的设备，其特征在于：所述制煤机(9)底部连接有成品煤输送机(10)。
说明书 [支持框选翻译]
一种利用污泥制煤的设备
技术领域
本实用新型涉及一种制煤的设备，尤其是涉及一种利用污泥制煤的设备。
背景技术
随着我国的城市化进程加快，工业生产的迅速发展，城市人口的增加，城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加。污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。据统计，现全国投运的城镇污水处理设施共上千座，每年产生污泥(干重)1000万吨以上，而且年增长率近10%，污水污泥的处理处置费用较高，在我国污水处理厂的全部建设费用中，用于处理污泥的占20%～50%。污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行调理，包括浓缩、脱水、干燥。如何提高污泥处理的脱水率，以及消毒方面，这是污泥处理的重要任务。经过干化后的污泥，可运用于土地改良，建材利用，以及制作合成燃料等。污泥中含有大量有机物质和一定的木质纤维素，均属于可燃成分，其低位发热值在11MJ/Kg以上，相当于0.375Kg标煤/Kg，污泥干热值在16MJ/Kg左右，相当于0.546Kg标煤/Kg，从热值意义上相当于贫煤或褐煤，通过适当预处理后，完全可以作为人造燃料的原料。降低污泥的含水率，提高其燃烧性能，更好地实现产业化制取燃料的目标。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供利用污泥制煤的设备，该设备结构简单，降低污泥的含水率，提高其燃烧性能，促进城市污泥资源化利用，设置了废气处理装置，回收污泥粉层，避免了二次污染。
本实用新型的目的通过下述技术方案实现：一种利用污泥制煤的设备，主要由依次连接的脱水机、干燥机、以及制煤机构成。
所述脱水机和干燥机之间通过第一皮带传送机相连接。
所述第一皮带传送机与干燥机之间通过混合系统相连接，所述混合系统主要由物料混合装置、设置在物料混合装置上方的物料添加仓、以及设置在物料混合装置内部的混合搅拌机构成，所述物料添加仓与第一皮带传送机相连接，所述物料混合装置与干燥机相连接。
所述干燥机与制煤机之间通过第二皮带传送机相连接。
所述制煤机顶部设置有与其内部连通的污泥仓和煤粉仓，所述污泥仓与第二皮带传送机相连接。
还包括废气处理装置，所述废气处理装置依次由连通的旋风分离器、除尘器和引风机构成，所述旋风分离器通过管道与干燥机的内部连通。
所述制煤机底部连接有成品煤输送机。
综上所述，本实用新型的有益效果是：该设备结构简单，降低污泥的含水率，提高其燃烧性能，促进城市污泥资源化利用，设置了废气处理装置，回收污泥粉层，避免了二次污染。
