申请日2011.03.09
公开(公告)日2011.10.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种处理工业废水的反渗透装置，它包括有反渗透装置、将废水通入所述反渗透装置的高压泵、与所述反渗透装置的出水口相通的收水箱、与所述反渗透装置的排水口相通的浓水池，所述浓水池上设有连接至反渗透装置进水口的回流管，其中所述反渗透装置内的反渗透膜的下方设有喷射式曝气管，在所述反渗透装置的进水口处安装有不锈钢格栅，在所述浓水池与所述反渗透装置进水口之间的回流管上设有沙石过滤器。本装置能延长反渗透膜的使用寿命，有效地减缓了反渗透膜面的污染，提高废水的处理效率。
翻译权利要求书
1.一种处理工业废水的反渗透装置，它包括有反渗透装置、将废水通入所述反渗透装置的高压泵、与所述反渗透装置的出水口相通的收水箱、与所述反渗透装置的排水口相通的浓水池，所述浓水池上设有连接至反渗透装置进水口的回流管，其特征在于：所述反渗透装置内的反渗透膜的下方设有喷射式曝气管，在所述反渗透装置的进水口处安装有不锈钢格栅，在所述浓水池与所述反渗透装置进水口之间的回流管上设有沙石过滤器。
2.根据权利要求1所述的处理工业废水的反渗透装置，其特征在于：所述反渗透装置的排水口与进水口之间还设有回流部分浓水的回流管路。
3.根据权利要求1或2所述的处理工业废水的反渗透装置，其特征在于：在所述反渗透装置的排水口与进水口之间的回流管路，以及反渗透装置的排水口与浓水池之间的管路上分别设有流量调节阀。
说明书
一种处理工业废水的反渗透装置
技术领域
本实用新型涉及工业废水深度处理及回收技术领域，具体地说是一种处理工业废水的反渗透装置。
背景技术
目前，利用膜技术进行废水的深度处理作为一项成熟、先进、高效的水处理技术，也已逐渐被人们接受。而相对于其他技术，反渗透技术正是由于在去除溶解性COD、重金属离子、色度等方面具有明显的优势，已经成为诸多废水资源化处理技术中的一项必不可少的关键技术。虽然反渗透技术具有出水质量稳定的优点。但当进水为三级或四级工业废水时，由于水质条件差，反渗透膜元件极易产生污染，从而引起水的通量大幅下降、带来化学清洗频繁，从而导致反渗透膜使用寿命缩短。尤其对于某些特定的废水水质，如电镀、印染、垃圾渗滤液等废水作为反渗透进水时，上述缺点更为突出。同时现有的反渗透系统一般为了提高系统回收率，普遍都采用两段式安装方式，即第一段反渗透装置的浓水进入第二段反渗透装置进行再处理。在这种结构的反渗透系统中，由于第二段反渗透装置的流体浓缩比增加，形成膜元件特别容易污堵，造成系统难以长期稳定运行，由此增加了化学清洗频率以及过滤耗材的更换频率，从而增加了工业废水的深度处理运行成本。
另外，不同水质的工业废水以及废水中的固体颗粒都会对反渗透装置的反渗透膜带来损害。工业废水的浓水回流处理过程中产生的固体沉淀物也会进一步伤害污染反渗透膜。
发明内容
本实用新型的目的就是针对上述现有技术的不足，提供一种在有效减缓反渗透膜污染、提高水的利用率的同时进一步保护反渗透膜的处理工业废水的反渗透装置。
本实用新型采用的技术方案如下：

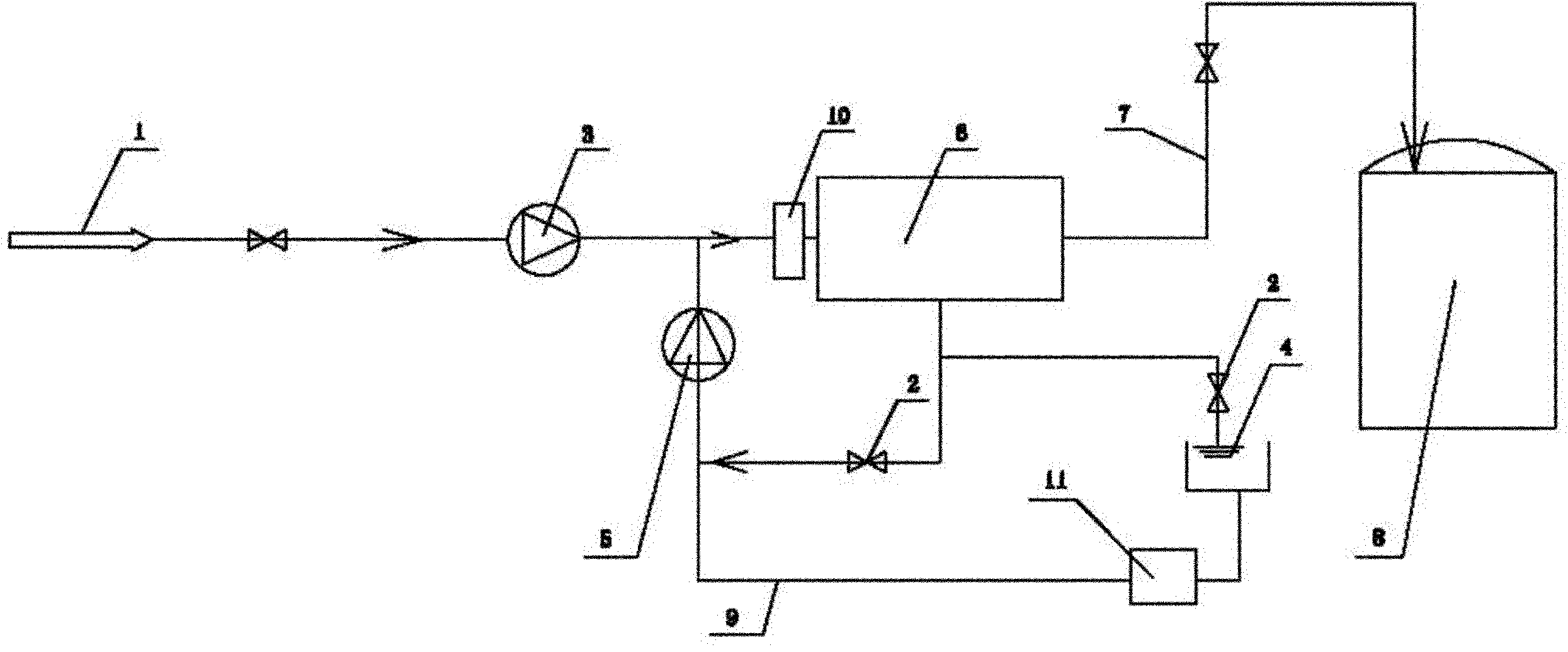

一种处理工业废水的反渗透装置，它包括有反渗透装置、将废水通入所述反渗透装置的高压泵、与所述反渗透装置的出水口相通的收水箱、与所述反渗透装置的排水口相通的浓水池，所述浓水池上设有连接至反渗透装置进水口的回流管，其中：所述反渗透装置内的反渗透膜的下方设有喷射式曝气管，在所述反渗透装置的进水口处安装有不锈钢格栅，在所述浓水池与所述反渗透装置进水口之间的回流管上设有沙石过滤器。
在反渗透装置的排水口与进水口之间还设有回流部分浓水的回流管路。
在所述反渗透装置的排水口与进水口之间的回流管路，以及反渗透装置的排水口与浓水池之间的管路上分别设有流量调节阀。还可在出水管口及浓水池进水口安装在线监测仪，以确保处理水质的稳定达标。
本实用新型在浓水池出水口安装沙石过滤器，可有效延长膜的使用寿命。
所述反渗透装置的排水口连接进水口的管道上设有回流泵。
所述反渗透装置的进水口前安装的不锈钢格栅，材质采用316L，确保格栅不受腐蚀，可延长其使用寿命。
所述反渗透膜的曝气管连接头可采用多功能拆装式，这样既方便维修，又能有效提高氧的利用率。
本实用新型的有益效果有：
本装置能延长反渗透膜的使用寿命，有效地减缓了反渗透膜面的污染，可提高废水的处理效率，工艺流程简单，不仅能有效防止浓水侧膜表面有机污染及各种杂质的沉淀，而且还可避免反渗透膜浓差极化的产生，同时还具有长周期运行稳定，维修简单方便等特点。
