申请日2010.10.26
公开(公告)日2011.05.11
IPC分类号C02F9/14
摘要
本实用新型涉及水处理设备，尤其涉及水处理设备中的气浮生化一体化水处理设备。本实用新型提供了一种气浮生化一体化水处理设备，包括依进水顺序连通的进水池、处理池和出水池，所述处理池包括从上至下依次设置的气浮池和生化池。本实用新型的有益效果是：巧妙的将气浮设备和生化设备整合为一体化，并且，将气浮池和生化池上下设置，使气浮池和生化池可协同作用，位于处理池上部的气浮池在大量去除藻类的同时，还可以对处理水大量充氧，为位于处理池下部的生化池提供有利条件，生化池又可为气浮池提供良好的布水条件，提高负荷、减少占地面积、改善气浮效果，提高了污水处理效果。
翻译权利要求书

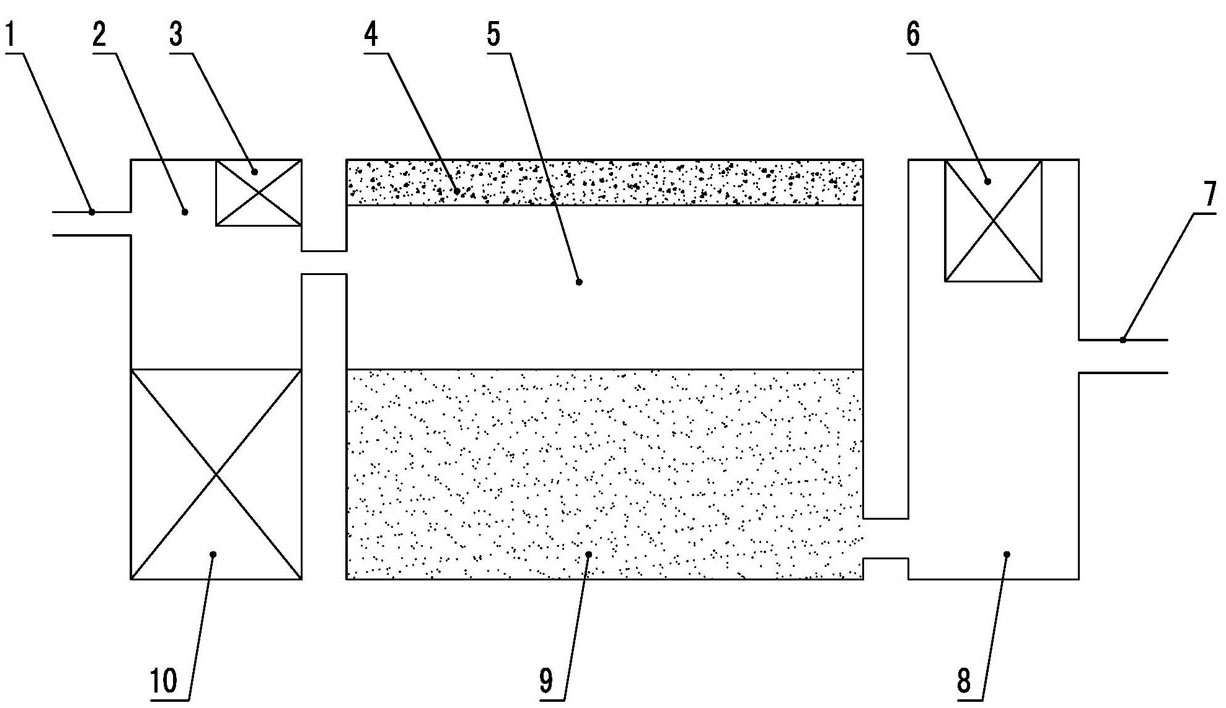

1.一种气浮生化一体化水处理设备，其特征在于：包括依进水顺序连通的进水池(2)、处理池和出水池(8)，所述处理池包括从上至下依次设置的气浮池(5)和生化池(9)。
2.根据权利要求1所述的气浮生化一体化水处理设备，其特征在于：所述进水池(2)设有溶气装置(3)。
3.根据权利要求1所述的气浮生化一体化水处理设备，其特征在于：所述进水池(2)设有设备仓(10)。
4.根据权利要求1所述的气浮生化一体化水处理设备，其特征在于：所述气浮池(5)顶部设有浮渣池(4)。
5.根据权利要求1所述的气浮生化一体化水处理设备，其特征在于：所述生化池(9)内设有生化滤床。
6.根据权利要求1所述的气浮生化一体化水处理设备，其特征在于：所述出水池(8)设有紫外线消毒装置(6)。
说明书
气浮生化一体化水处理设备
技术领域
本实用新型涉及水处理设备，尤其涉及水处理设备中的气浮生化一体化水处理设备。
背景技术
利用高度分散的微小气泡做为载体粘附于废水中的悬浮污染物，使其浮力大于重力和阻力，从而使污染特上浮至水面，形成泡沫，然后用刮渣设备自水面刮除泡沫，实现固液或液液分离的过程称为气浮。由于气浮技术具有较好的除藻、削减富营养化程度，去除生化需氧量(Biochemical Oxygen Demand，简称BOD)以及水中固体悬浮物(Suspended Substance，简称SS)含量的功能，目前，气浮技术已广泛应用于社区水、景观水的处理，并且，污水在经过气浮处理之后，通常还需要进行生化处理，因此需要安装气浮设备和生化设备，导致设备占地面积过大。
发明内容
为了解决现有技术中需要安装气浮设备和生化设备，导致设备占地面积过大的问题，本实用新型提供了一种气浮生化一体化水处理设备。
本实用新型提供了一种气浮生化一体化水处理设备，包括依进水顺序连通的进水池、处理池和出水池，所述处理池包括从上至下依次设置的气浮池和生化池。
作为本实用新型的进一步改进，所述进水池设有溶气装置。
作为本实用新型的进一步改进，所述进水池设有设备仓。
作为本实用新型的进一步改进，所述气浮池顶部设有浮渣池。
作为本实用新型的进一步改进，所述生化池内设有生化滤床。
作为本实用新型的进一步改进，所述出水池设有紫外线消毒装置。
本实用新型的有益效果是：通过上述方案，巧妙的将气浮设备和生化设备整合为一体化，并且，将气浮池和生化池上下设置，使气浮池和生化池可协同作用，位于处理池上部的气浮池在大量去除藻类的同时，还可以对处理水大量充氧，为位于处理池下部的生化池提供有利条件，生化池又可为气浮池提供良好的布水条件，提高负荷、减少占地面积、改善气浮效果，提高了污水处理效果。
