申请日2011.01.07
公开(公告)日2011.08.31
IPC分类号A61M5/14
摘要
本实用新型公开了一种带水处理的血液透析机，包括透析机本体(1)以及接入透析机本体(1)内的进液管(2)，在所述透析机本体(1)的旁边设置有水处理器(3)，该水处理器(3)的出液口与进液管(2)相连接，所述透析机本体(1)和水处理器(3)均安装在支架(4)上，该支架(4)的底部装有滚轮(5)。本实用新型配备水处理器可自由移动，实现了重症患者的床旁血液透析治疗，因可自动生成大量的透析液，血液透析治疗效果更明显，且大幅度地降低了重症血液净化治疗患者的费用。
权利要求书

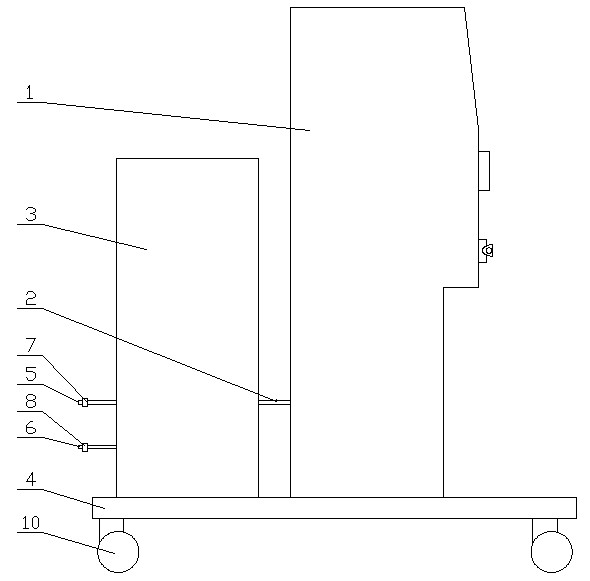

1.一种带水处理的血液透析机，包括透析机本体(1)以及接入透析机本体(1)内的进液管(2)，其特征在于：在所述透析机本体(1)的旁边设置有水处理器(3)，该水处理器(3)的出液口与进液管(2)相连接，所述透析机本体(1)和水处理器(3)均安装在支架(4)上。
2.根据权利要求1所述的带水处理的血液透析机，其特征在于：在所述水处理器(3)上接有进水管(5)和排液管(6)，其中进水管(5)上装有进水接头(7)，排液管(6)上装有排液接头(8)。
3.根据权利要求1所述的带水处理的血液透析机，其特征在于：所述透析机本体(1)和水处理器(3)位于同一个外壳(9)内，该外壳(9)固定在支架(4)上。
4.根据权利要求1或3所述的带水处理的血液透析机，其特征在于：所述支架(4)的底部装有滚轮(10)。
说明书
一种带水处理的血液透析机
技术领域
本实用新型属于血液净化技术领域，具体地说，特别涉及一种带水处理的血液透析机。
背景技术
目前，血液净化治疗设备一般分为连续性血液净化设备和血液透析机两大类型。普通的连续性血液净化设备虽然可以移动至患者病床旁进行治疗，但连续性血液净化设备不能自动产生大量的透析液，会影响透析效果，如果采用市售透析液(或置换液)，治疗成本非常高，患者难以接受。血液透析机需要配备专门的反渗水生产设备，由于反渗水生产设备体积较大，对环境卫生等要求较高，因此医院需设置一个单独的反渗水生产室，并且在反渗水生产室的旁边设置透析室，该透析室中固定安装血液透析机，反渗水引入血液透析机中，配制成透析液(或置换液)。血液透析机不能自由移动，治疗的时候，只能将重症患者移送到透析室中，这样不仅移送患者不方便、治疗效率不高，而且会增加重症患者的痛苦。
实用新型内容
本实用新型所要解决的技术问题在于提供一种能够自由移动、方便重症患者治疗的带水处理的血液透析机。
本实用新型的技术方案如下：一种带水处理的血液透析机，包括透析机本体以及接入透析机本体内的进液管，其关键在于：在所述透析机本体的旁边设置有水处理器，该水处理器的出液口与进液管相连接，所述透析机本体和水处理器均安装在支架上。
采用以上技术方案，在血液透析机的旁边配备水处理器，该水处理器通过管路与血液透析机连接，这样水处理器产生的反渗水能够供给血液透析机，以便血液透析机制备透析液(或置换液)。血液透析机和水处理器可以安装在同一个带滚轮的支架上，也可以安装在不同的带滚轮的支架上，这样血液透析机和水处理器可以自由移动，能够实现重症患者的床旁血液透析治疗，既方便又快捷，特别适用于重症患者无法移动的情况，且由于可自制透析液(或置换液)，大幅度降低了患者的治疗费用，其治疗效率比传统的连续性血液净化设备更高。
在所述水处理器上接有进水管和排液管，其中进水管上装有进水接头，以方便同自来水管连接，将自来水直接引入水处理器中;排液管上装有排液接头，该排液接头将水处理器的浓缩水排出。
所述透析机本体和水处理器位于同一个外壳内，该外壳固定在支架上。以上结构可以将水处理器和透析机本体的控制按键集成到外壳上，以方便操作;同时，外壳对水处理器和透析机本体起防护作用。
为了方便移动，所述支架的底部装有滚轮。
本实用新型的有益效果是：
1、血液透析机配备水处理器可自由移动，实现了重症患者的床旁血液透析治疗，有效消除了背景技术中移送重症患者所造成的痛苦。
2、与现有的连续血液净化设备相比，因可自动生成大量的透析液，血液透析治疗效果更明显，且大幅度地降低了重症血液净化治疗患者的费用。
