申请日2010.11.04
公开(公告)日2011.11.16
IPC分类号C02F1/52; C02F101/18; C02F1/58; C02F1/74
摘要
本实用新型公开了一种离子转化与氧化拆解法去除污水中总氰一体机，包括：电控箱、搅拌器、搅拌电机、斜管装置、防护栏、排泥阀门、排泥管、污泥斗、曝气头、放气管、槽钢、曝气支管，其特征在于：一体机上方设有防护栏;搅拌电机设于絮凝反应区上方防护栏内;斜管装置设于絮凝沉淀区腔体内壁上部，底部设有斜槽，斜槽中放置开有小穿孔的排泥管，利用水的压力将产生的污泥挤压进入穿孔圆管中，经排泥阀门排出;曝气氧化池底部设有曝气头，曝气头之间用曝气支管相连。本实用新型通过提高排泥效率、改良布水方式以及优化出水方式，有效的节省了占地面积，节约了运行费用。
权利要求书

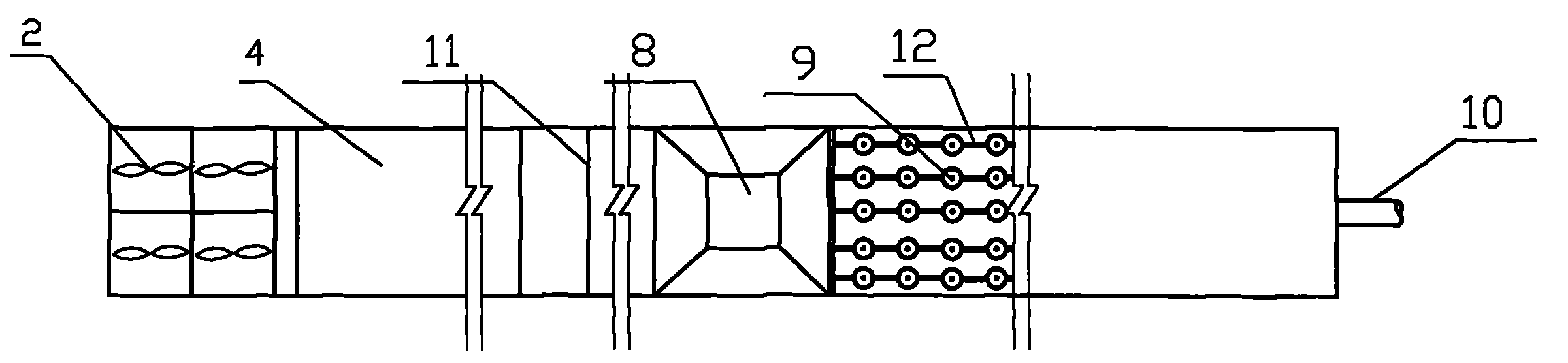

1.一种离子转化与氧化拆解法去除污水中总氰一体机，包括：电控箱(1)、搅拌器(2)、搅拌电机(3)、斜管装置(4)、防护栏(5)、排泥阀门(6)、排泥管(7)、污泥斗(8)、曝气头(9)、放气管(10)、槽钢(11)、曝气支管(12)，其特征在于：一体机上方设有防护栏(5);搅拌电机(3)设于絮凝反应区上方防护栏内，与电控箱(1)电线连接;斜管装置(4)设于絮凝沉淀区腔体内壁上部，底部设有斜槽，斜槽中放置开有小穿孔的排泥管(7);曝气氧化池底部设有曝气头(9)，曝气头(9)之间用曝气支管(12)相连;曝气氧化池外壁底部设有放气管(10)。
说明书
离子转化与氧化拆解法去除污水中总氰一体机
技术领域
本实用新型涉及一种去除污水中总氰的一体机，尤其涉及离子转化与氧化拆解法去除污水中总氰一体机。
背景技术
目前环保市场的污水处理一体机，多采用圆孔布水、多斗重力排泥、三角堰出水方式。圆孔布水方式其结构特点是在布水区上布置上圆形的空洞，以使水流通过，絮凝矾花易在布水区前沉淀;多斗重力排泥主要采用上斗口与下斗口所形成的斜斗，使污水滑落到泥斗之内，再通过排泥口排出，这种方式使得一体机整机高度较大、易出现排泥死区、随污泥排出的水量大、易造成污泥压滤机超负荷处理;三角堰出水，需要经过严格的计算，但在现实使用时往往由于设计参数与实际参数的不一样导致堰口负荷的改变，从而导致出水“跑矾”或者漂浮物出流等现象。
发明内容
本实用新型在于解决现有技术中污水处理一体机存在的缺陷，提供一种离子转化与氧化拆解法去除污水中总氰一体机，采用穿孔管排泥、十字孔布水、孔眼出水的方式来优化污水处理一体机的结构。
本实用新型所述的离子转化与氧化拆解法去除污水中总氰一体机，包括：电控箱、搅拌器、搅拌电机、斜管装置、防护栏、排泥阀门、排泥管、污泥斗、曝气头、放气管、槽钢、曝气支管，其特征在于：一体机上方设有防护栏;搅拌电机设于絮凝反应区上方防护栏内，与电控箱电线连接;斜管装置设于絮凝沉淀区腔体内壁上部，底部设有斜槽，斜槽中放置开有小穿孔的排泥管，利用 水的压力将产生的污泥挤压进入穿孔圆管中，在适当的时候经排泥阀门排出;曝气氧化池底部设有曝气头，曝气头之间用曝气支管相连;曝气氧化池外壁底部设有放气管。
本实用新型所述的离子转化与氧化拆解法去除污水中总氰一体机，通过提高排泥效率、改良布水方式以及优化出水方式，为系统的稳定运行提供了保障，能够有效节省占地面积和减少建设投资，并且有施工周期短、不受地形地势限制，节约运行费用等优势。
