申请日2010.08.27
公开(公告)日2011.01.19
IPC分类号C02F9/08; C02F1/44; C02F103/16; C02F1/00; C02F1/04
摘要
本发明涉及工业废水回用处理系统，包括过滤装置、膜浓缩装置和蒸发装置，过滤装置包括超滤供水泵、袋式过滤器和保安过滤器，膜浓缩装置包括超滤膜组件、反渗透供水泵、精密过滤器、一级高压泵、二级高压泵、反渗透膜组件和清洗泵;蒸发装置包括冷凝器、一效蒸发器、二效蒸发器、水箱、浓缩液泵和蒸发供水泵。本发明彻底改变电镀废水的处理方法，膜出水水质好、设备占地面积小、运行无需专人值守，使用方便;不使用化学药剂、符合环保清洁电镀要求，本发明处理电镀漂洗废水的同时，可回收有用金属，不仅创造更多经济效益，而且带来社会效益和环境效益，减少污染、节省资源、保护环境、造福人类。
权利要求书
1.一种工业废水回用处理系统，包括相互连通的过滤装置、膜浓缩装置和蒸发装置，其特征是：所述过滤装置包括相互连通的超滤供水泵、袋式过滤器和保安过滤器，超滤供水泵可以连接废水进水管;
所述膜浓缩装置包括相互连通的超滤膜组件、反渗透供水泵、精密过滤器、一级高压泵、二级高压泵、反渗透膜组件和清洗泵;所述超滤膜组件采用的膜是抗污染、亲水性复合膜，其可任意排列布置，运行方式采用微错流、循环错流运行方式，超滤膜组件截留分子量是8000道尔顿以上，采用内压式工作方式;所述反渗透膜组件采用并联、串联混合连接方式连接，可任意排列布置;
蒸发装置包括相互连通的冷凝器、一效蒸发器、一效蒸发器预热管、浓缩水箱、浓缩液泵、二效蒸发器、二效蒸发器预热管和蒸发供水泵、高温蒸汽入口、冷凝回用水输出管及蒸发余汽排出管。
2.根据权利要求1所述的工业废水回用处理系统，其特征是：所述膜浓缩装置设有膜处理系统机架，机架上设有膜处理系统电控箱，膜处理系统电控箱与超滤供水泵、反渗透供水泵、一级高压泵、二级高压泵和清洗泵电连接。
3.根据权利要求1所述的工业废水回用处理系统，其特征是：所述蒸发装置设有蒸发系统机架，机架上设有蒸发系统电控箱，蒸发系统电控箱与一效蒸发器、一效蒸发器预热管、浓缩液泵、二效蒸发器、二效蒸发器预热管和蒸发供水泵电连接。
4.根据权利要求1所述的工业废水回用处理系统，其特征是：所述蒸发装置还包括蒸发进水流量计，蒸发进水流量计设在所述蒸发供水泵和冷凝器之间并相互连通。
5.根据权利要求1所述的工业废水回用处理系统，其特征是：所述一效蒸发器和二效蒸发器上分别设有视窥镜。
6.根据权利要求1所述的工业废水回用处理系统，其特征是：所述反渗透膜是抗污染型RO膜，多支RO膜采用串联、并联或混合连接。
7.根据权利要求1所述的工业废水回用处理系统，其特征是：所述膜浓缩装置运行一段时间后利用清洗泵自动执行一次反清洗。
说明书
工业废水回用处理系统
技术领域
本发明涉及水处理领域，尤其是一种可以将电镀漂洗废水经处理后回用于生产，回收废水中的重金属，减少废水排放的工业废水回用处理系统。
背景技术
电镀工厂的电镀清洗水中含有很多重金属离子，如果未经处理或处理不达标排放，废水就会污染水源和环境，不仅危害人类健康，而且造成生态环境恶化。另一方面，电镀废水中含有贵金属或重金属等有用物质，如果加以回收利用，不仅能够减少污染，还可以降低生产成本，节省水资源。
目前，现有的电镀废水处理工艺一般是在废水中加入各种化学药剂，并通过调节PH值，采用沉淀与过滤的方法对废水进行处理，从而达标排放。废水中的重金属与添加的各种化学药剂发生反应后一同沉淀形成污泥，经压滤成干泥后外运填埋处理。这种处理过程不能回收废水中的贵重金属等有用物质，而且处理后出水水质不稳定，容易发生重金属物质超标的情况，含有重金属的污泥如果处理不当还可能造成二次污染。
发明内容
针对以上现有废水处理的不足，本发明的目的是提供一种综合应用膜分离技术、膜浓缩技术和高效蒸发技术，将电镀漂洗废水经处理后回用于生产，回收废水中的重金属，减少废水排放的工业废水回用处理系统。
本发明的目的是通过采用以下技术方案来实现的：
工业废水回用处理系统，包括相互连通的过滤装置、膜浓缩装置和蒸发装置，所述过滤装置包括相互连通的超滤供水泵、袋式过滤器和保安过滤器，超滤供水泵可以连接废水进水管;
所述膜浓缩装置包括相互连通的超滤膜组件、反渗透供水泵、精密过滤器、一级高压泵、二级高压泵、反渗透膜组件和清洗泵;
蒸发装置包括相互连通的冷凝器、一效蒸发器、一效蒸发器预热管、浓缩水箱、浓缩液泵、二效蒸发器、二效蒸发器预热管和蒸发供水泵。

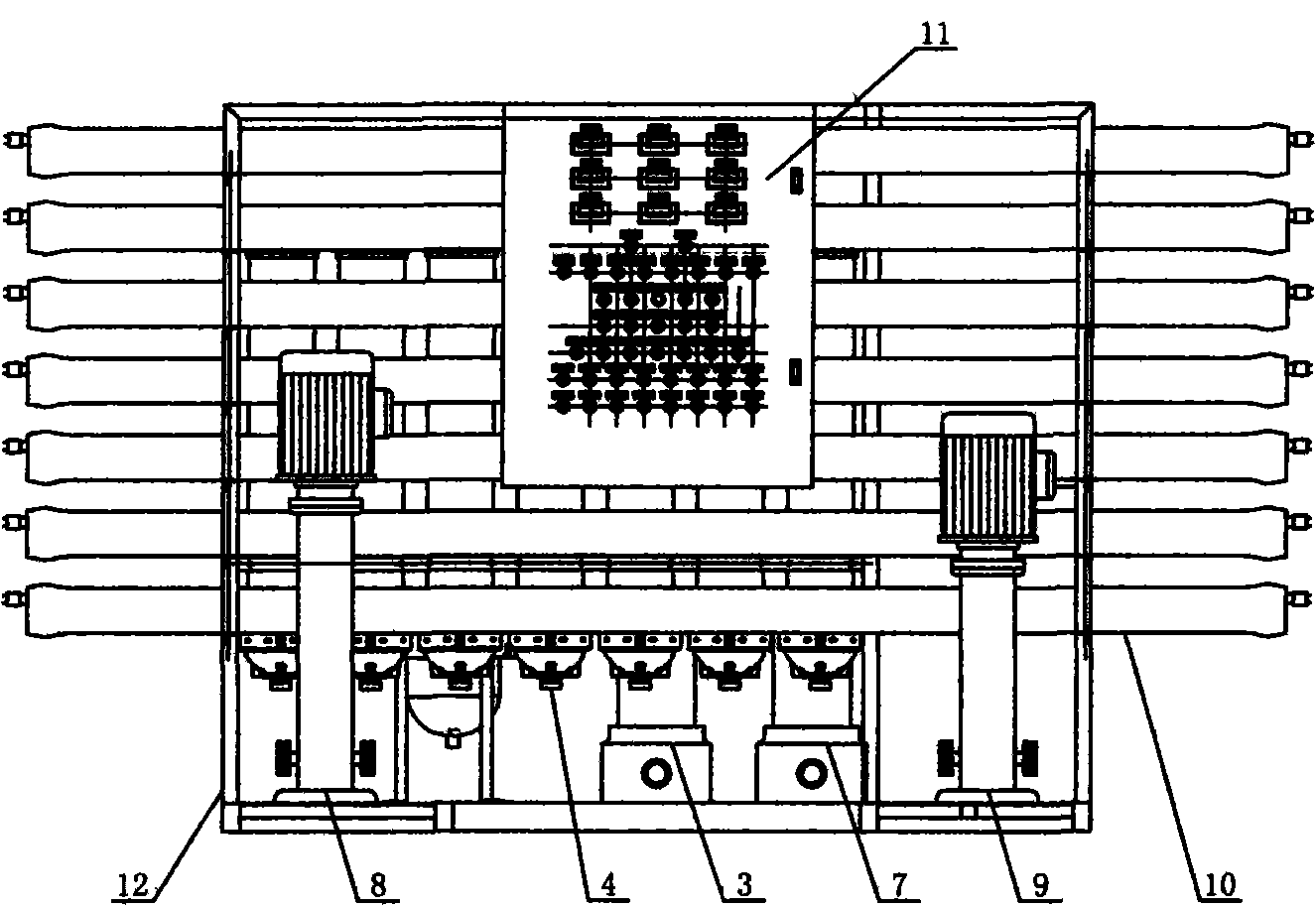

作为本发明的优选技术方案，所述膜浓缩装置设有膜处理系统机架，机架上设有膜处理系统电控箱，膜处理系统电控箱与超滤供水泵、反渗透供水泵、一级高压泵、二级高压泵和清洗泵电连接。
作为本发明的优选技术方案，所述蒸发装置设有蒸发系统机架，机架上设有蒸发系统电控箱，蒸发系统电控箱与一效蒸发器、一效蒸发器预热管、浓缩液泵、二效蒸发器、二效蒸发器预热管和蒸发供水泵电连接。
作为本发明的优选技术方案，所述蒸发装置还包括蒸发进水流量计，蒸发进水流量计设在所述蒸发供水泵和冷凝器之间并相互连通。
作为本发明的优选技术方案，所述一效蒸发器和二效蒸发器上分别设有视窥镜。
作为本发明的优选技术方案，所述超滤膜组件采用的膜是抗污染、亲水性复合膜;
所述超滤膜组件采用并联或串联方式连接，运行方式采用微错流、循环错流运行方式。超滤膜组件可任意排列布置，因其回收率可达到90%以上，故一般采用并联方式连接。
作为本发明的优选技术方案，所述超滤膜组件截留分子量是80000道尔顿以上，采用内压式工作方式。
作为本发明的优选技术方案，所述反渗透膜是抗污染型RO膜，多支RO膜采用串联、并联或混合连接。为提高系统的回收率，对多支RO膜采用串、并联混合连接，可任意排列布置。
作为本发明的优选技术方案，所述膜浓缩装置运行一段时间后利用清洗泵自动执行一次反清洗。
本发明的有益效果是：相对于现有技术，本发明采用膜分离、膜浓缩和蒸发浓缩相结合的工艺装置处理电镀漂洗水，具有如下优点：
1、彻底改变电镀漂洗废水的处理方法，回用废水，降低漂洗水用量，可进一步处理达到废水零排放要求，减少生化、物化处理规模，有利于满足企业扩产需求，并达到环保节能减排要求;可回收有用金属，同时产生经济效益。
2、膜出水水质好，清澈透明，高于电镀行业工艺用水要求，降低漂洗水处理设备的资金投入;特别是在限水或缺水时，可用回收水保证生产;投资回收期短，风险小。
3、可根据处理要求进行设计，并能不断拓展加大处理量，以及通过不断优化改善处理能力;设备运行无需专人值守操作，节省人力;设备占地面积小，适合电镀行业工况条件。
4、不需要使用任何化学药剂、处理效果好、运行费用低;系统美观大方，操作方便，可长期连续运行。
5、符合环保清洁电镀要求，可为企业节省排污费、水费和电费。
本发明处理电镀漂洗废水，不仅可以创造更多经济效益，而且同时带来一定的社会效益和环境效益，减少污染、节省资源、保护环境、造福人类。
