申请日2010.10.16
公开(公告)日2012.05.16
IPC分类号C02F11/00
摘要

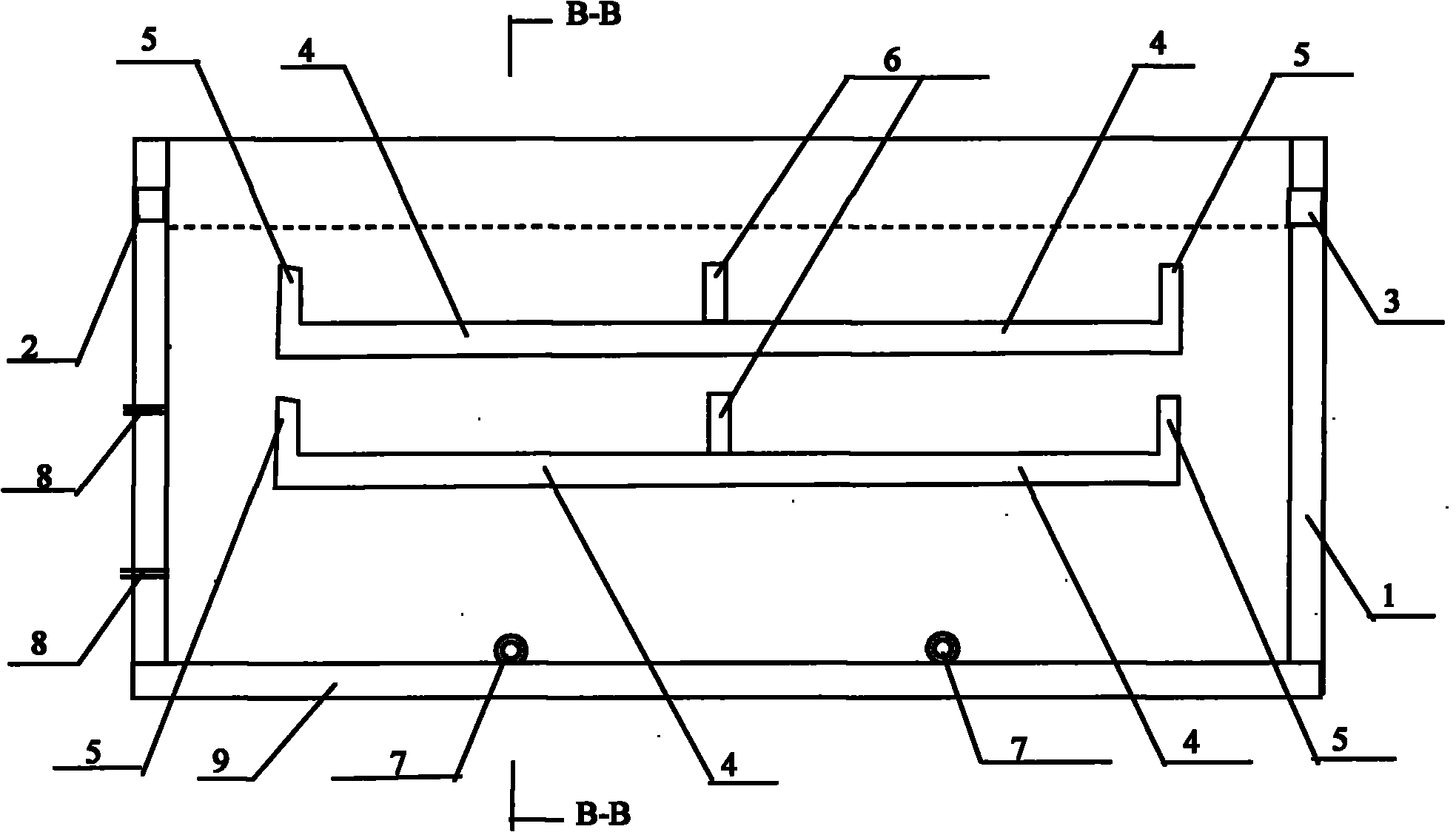

本发明提供一种多层污泥床处理装置，其主要特征在于池体具有至少一个进水口(管)2位于池体一端的池壁1，至少一个出水口(管)3位于进水口(管)2所在池壁对应另一端的池壁上，液面以下悬空设置至少一层平流沉积池，平流沉积池的底板4由中间坡向两侧的池壁1，上一层的平流沉积池底板4与下一层平流沉积池两端的端部挡墙5之间保持一定距离，最下一层沉积池的底板4与池体底板9保持一定距离，平流沉积池和池体底部分别设置至少一道排泥管7并引出池外;在池壁的不同位置可设置至少一个取样口(管)8。该装置能够提高污泥存纳的有效容积，延长污泥停留时间，改善沉降性能，有益于污水、污泥的处理处置。
翻译权利要求书
1.一种多层污泥床处理装置，其特征在于一个矩形的污泥床处理装置是顶 部敞开或者设置有顶盖的池体，池体采用钢筋混凝土或其他适用的工程材料建 造，池体的一端池壁上设置至少一个进水口(管)，对应另一端的池壁上设至少 一个出水口(管)。污泥床处理装置的池体由至少一个单元空间的池体构成，池 体内部液面以下悬空设置至少一列及至少一层平流沉积池，沿水流方向，平流 沉积池的两端分别与相应进出水口所在池壁或池体隔墙保持一定间距的配水空 间，平流沉积池的两端有向上翻起的端部挡墙，每层平流沉积池的端部挡墙与 其上面另一层平流沉积池底板保持一定的过水间距，最下层的平流沉积池底板 与池体底部保持一定沉积间距的空间;平流沉积池底板与两侧的池体池壁结构 性连接，平流沉积池的底板上平面由一侧池壁坡向对应另一侧池壁位，或者底 板上平面由平流沉积池的中部坡向两侧的池体池壁位，在平流沉积池与池壁连 接的沉积池底板低位处，或者在连接处向下加设的集泥槽中，设置至少一道排 泥管并穿过池壁引出池体;平流沉积池内部不设或者设置至少一道向上翻起平 行于端部挡墙的分隔挡墙，池体内底部的底板位置设有至少一道排泥管，排泥 管穿过池壁引出池体，在池壁的不同位置设有至少一个取样口(管)。
2.根据权利要求1所述的多层污泥床处理装置，其特征在于所述的污泥床 处理装置是顶部有顶盖的池体，顶盖上设置有集气罩，集气罩上安装有消化气 管道并引出池外。
3.根据权利要求1所述的多层污泥床处理装置，其特征在于所述的污泥床 处理装置由至少一个处理单元空间的池体构成，在由两个或两个以上处理单元 串联的时候，两个单元之间是由至少一道池体隔墙分隔，池体隔墙的中部有至 少一个过水洞口。
4.根据权利要求1所述的多层污泥床处理装置，其特征在于所述的集泥槽 位于平流沉积池与池壁结构连接部位的底板下方，集泥槽呈矩形或梯形，集泥 槽上部的顶板开设有沉泥口，集泥槽内的底部设有至少一道排泥管，排泥管穿 过池壁引出池外。
5.根据权利要求1所述的多层污泥床处理装置，其特征在于所述池体的池 壁上有至少一个进水口(管)，对应另一端的池壁上设至少一个出水口(管)， 进水口(管)可根据进水的配水系统情况，出水口(管)可根据出水后续工艺 的要求，分别设置于相应标高的位置。
说明书
一种多层污泥床处理装置
技术领域
本发明涉及一种污泥处理装置。
背景技术
污水处理的副产物是污泥，污泥的不当处理就会造成二次污染。在污泥处 理减量化、稳定化、无害化的原则下，污泥一般都要经过处理和处置，常用的 方法有脱水、浓缩、消化、干化等处理方法，但是污泥经过该阶段处理后，含 水率仍然很高，体积大，不利于后续的污泥处置方法。而从常识性逻辑的角度， 只要有足够大的容器或设施能够存纳和消化污泥，就能够减少污泥对环境的影 响，但是这样的设施占地面积太大。平流式沉淀池受到流速、池深、停留时间 等因素影响，池体的深度不易大，因此制约了沉淀池的高度和容积。如果提高 设施的高度，则泥与水的有效接触传质面积小，且影响基质交换，不利于有机 物消化、管理和运行。因此，需要设计一种能够存纳和消化污泥，并且保证良 好工作效率的设施。
发明内容
本发明的目的是设计一种具有多层污泥床的处理装置。
本发明的技术方案是在一个矩形的污水、污泥处理装置，采用钢筋混凝土 或其他适用的材料建造消化池，池体一端的池壁上设置至少一个进水口(管)， 可连接池外的输水、配水系统，对应另一端的池壁上设至少一个出水口(管)， 连接后续工艺，内部呈推流状态，池体采用敞开式结构或封闭式集气结构，敞 开式的池体没有顶盖，不收集消化气，封闭式的池体上部有顶盖，顶盖上设有 集气罩，集气罩上向外引消化气管。污水、污泥处理装置由至少一个单元空间 的池体构成，内部液面以下悬空设置至少一层平流沉积池，沿水流方向，平流 沉积池的两端分别与相应进出水的池壁或池体隔墙保持一定间距的配水空间， 沉积池两端有向上翻起的端部挡墙，并与上面另一层沉积池的底板保持一定间 距的过水空间;平流沉积池的底板向两侧与装置池体的池壁连接，沉积池底板 由池壁一侧坡向对应另一侧池壁，或者由沉积池底板的中部坡向两侧的池壁， 沉积池底板与池壁可直接相接，也可在相接部位的下方设置一道集泥槽，集泥 槽的上部顶板处开设至少一个沉泥口;在平流沉积池的低位处的池壁安装并引 出至少一道排泥管，排泥管采用金属管材或者增强塑料管材。为了管理和掌握 设施工作情况，在池壁的不同位置设置至少一个取样口(管)，平流沉积池内可 以不设或者设置至少一道向上翻起的分隔挡墙;最下面一层的平流沉积池的底 板与池体底板保持一定间距的沉积空间，在池体内底板不同位置设置至少一道 排泥管，并通过池壁引出池体。
所述的池体采用封闭式集气结构是在池体的上部设置顶盖，顶盖采用水平 的或者中间高并坡向池壁的形式，顶盖上设集气罩，集气罩上设消化气管把消 化气引出池外。
所述的污水、污泥处理装置由至少一个单元空间的池体结构是指可以由两 个或两个以上的处理单元串联或并联构成，两个或两个以上处理单元串联时， 之间由池体隔墙分隔，池体隔墙的中部至少有一个过水洞口。
本发明适用于污水、污泥的处理，通过设置多层沉积池，将一个处理装置 变成多个具有平流沉淀池特点的沉积池，沉积的污泥形成污泥床，能够进行污 泥的消化、浓缩，多层沉积池具有浅层沉降的功能，同时多层污泥床增大了与 污水之间的消化传质面积，有利于后续消化降解工作，同时也增大了池体污泥 存纳的有效容积。
本发明的有益之处在于采用多层沉积池的污泥床设计，增大了处理池中污 泥存纳的有效容积，延长了污泥停留时间，有利于污泥的稳定化和减量化，降 低了污泥处置负荷。
