申请日2012.12.05
公开(公告)日2013.05.08
IPC分类号C02F3/32
摘要
本实用新型公开了一种污水处理景观湿地，由人工湿地系统和景观水池组成，其特征在于：所述人工湿地系统由配水渠、配水粗砾石、湿地植物、湿地粘土防渗层、砾石层、种植土壤、穿孔集水管、集水粗砾石和收集渠构成;所述人工湿地系统中自下而上依次设置湿地粘土防渗层、砾石层和种植土壤。本实用新型采用环境生态系统处理污水，利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用达到净化目的，提高了污水处理的水质，处理费用较低;具有处理污水同时又美化环境的双重作用。
权利要求书

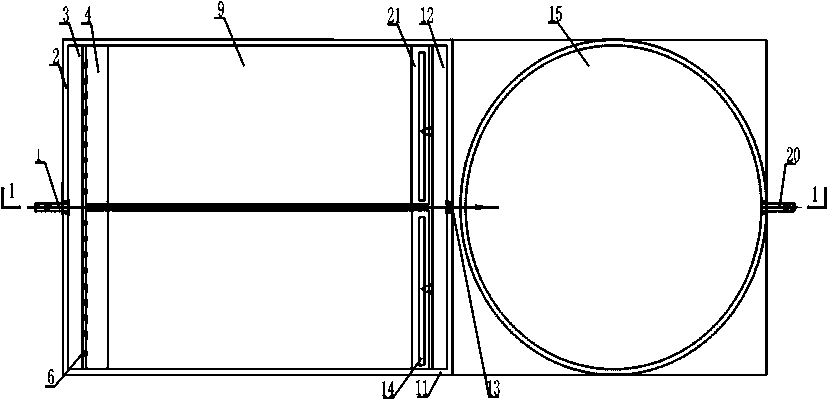

1.一种污水处理景观湿地，由人工湿地系统和景观水池(15)组成，其特征在于：所述人工湿地系统由配水渠(3)、配水粗砾石(4)、湿地植物(5)、湿地粘土防渗层(7)、砾石层(8)、种植土壤(9)、穿孔集水管(14)、集水粗砾石(21)和收集渠(12)构成;所述人工湿地系统中自下而上依次设置湿地粘土防渗层(7)、砾石层(8)和种植土壤(9);所述人工湿地系统中湿地粘土防渗层(7)厚度为500～600mm，砾石层(8)厚度为500～600mm，砾石层(8)中砾石粒径大小为12～60mm，种植土壤(9)层厚度为200～300mm。
2.根据权利要求1所述的一种污水处理景观湿地，其特征在于：所述人工湿地系统的进水端设置有配水渠(3)，配水渠池体(2)设置有布水孔(6)。
3.根据权利要求1所述的一种污水 处理景观湿地，其特征在于：所述人工湿地系统的出水端设置有穿孔集水管(14)和收集渠(12)，穿孔集水管(14)安装在集水粗砾石(21)中。
4.根据权利要求1所述的一种污水处理景观湿地，其特征在于：所述景观水池(15)设置有排水管(18)和溢流管(20)，在排水管(18)上安装阀门(19)。
说明书
一种污水处理景观湿地
技术领域
本实用新型涉及一种污水处理景观湿地。
背景技术
城镇污水及工业废水中大量的污染物质加重受纳水体的污染，造成水体水质恶化，特别是污水中含有大量氮、磷，会使水体富营养化，这个问题引起了人们的普遍关注,水环境状况将面临一个非常严峻的问题，灌溉水污染严重，地下水超采，污染严重，地表水呈不断恶化趋势，逐渐丧失其原有的生态环境功能。需要将污水进行处理，常见的污水处理方法有物理、化学、生物以及生态处理的方法，人工湿地就是生态处理其中的一种。
人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行处理的一种技术。有垂直流潜流式人工湿地、水平流潜流式人工湿地和沟渠型湿地床几种类型。在垂直潜流系统中，污水由表面纵向流至床底，在纵向流的过程中污水依次经过不同的介质层，达到净化的目的。垂直流潜流式湿地具有完整的布水系统和集水系统，其优点是占地面积较其它形式湿地小，处理效率高，整个系统可以完全建在地下。水平流潜流式人工湿地，污水由进水口一端沿水平方向流动的过程中依次通过砂石、介质、植物根系，流向出水口一端，以达到净化目的。人工湿地是末端治理、小流域水质治理、保护的有效手段，并且是美化污水厂环境的一种重要选择方法，可以配合景观规划使用。
现有一些污水处理厂还没有采用人工湿地的处理工艺，由于污水排放标准的提高，人工湿地做为深度处理单元，可以提高污水处理的水质，因此需要在污水处理厂建设一种与景观相融合的景观湿地，达到处理污水和美化环境的双重作用。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供一种污水处理景观湿地，可以提高污水处理的水质，具有处理污水同时又美化环境的双重作用。
本实用新型的目的通过下述技术方案实现：一种污水处理景观湿地，由人工湿地系统和景观水池组成，其特征在于：所述人工湿地系统由配水渠、配水粗砾石、湿地植物、湿地粘土防渗层、砾石层、种植土壤、穿孔集水管、集水粗砾石和收集渠构成;所述人工湿地系统中自下而上依次设置湿地粘土防渗层、砾石层和种植土壤;所述人工湿地系统中湿地粘土防渗层厚度为500～600mm，砾石层厚度为500～600mm，砾石层中砾石粒径大小为12～60mm，种植土壤层厚度为200～300mm。
所述人工湿地系统的进水端设置有配水渠，配水渠池体设置有布水孔。
所述人工湿地系统的出水端设置有穿孔集水管和收集渠，穿孔集水管安装在集水粗砾石中。收集渠设置有水位调节闸门，用来调节人工湿地系统的表层水水位。
进一步的，所述景观水池设置有排水管和溢流管，在排水管上安装阀门。
本实用新型工作原理：污水处理厂污水经过二级处理后从进水管进入人工湿地系统，在配水渠中通过布水孔分配透过配水粗砾石，然后进入到砾石层中，配水粗砾石粒径大小为60～100mm。污水沿水平方向流动的过程中依次通过砾石层、种植土壤、植物根系，流向出水口一端，利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，达到净化目的，人工湿地系统的出水端设置有收集渠，由于穿孔集水管安装在集水粗砾石中，集水粗砾石粒径大小为60～100mm，穿孔集水管将水汇入收集渠，水位调节闸门调节人工湿地系统的表层水水位，经过净化后的水流入到景观水池中，景观水池中的环境生态系统进一步将污水净化，同时美化污水处理厂的环境。
综上所述，本实用新型的有益效果：污水处理景观湿地，采用环境生态系统处理污水，利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用达到净化目的，提高了污水处理的水质，处理费用较低;具有处理污水同时又美化环境的双重作用。
