申请日2010.08.10
公开(公告)日2011.02.16
IPC分类号C02F11/12
摘要
本实用新型公开了一种带式污泥脱水机，该带式污泥脱水机包括滤布脱水装置、混料搅拌机构、清洗系统和药物混合器，所述混料搅拌机构包括絮凝搅拌器、污泥泵、超声波辅助脱水装置，所述超声波辅助脱水装置包括超声波发生器和控制器，所述超声波发生器位于搅拌桶底部并与控制器连接。该带式污泥脱水机不仅具有机械脱水的功能，还具有了超声波脱水的功能。由超声波脱水和机械脱水组成的双重脱水功能，使得该带式污泥脱水机能够对污泥进行深度脱水操作，可以把含在纤维、毛发、角质等有机质中的水分脱离出来，大大提高了该带式污泥脱水机的脱水率。
权利要求书

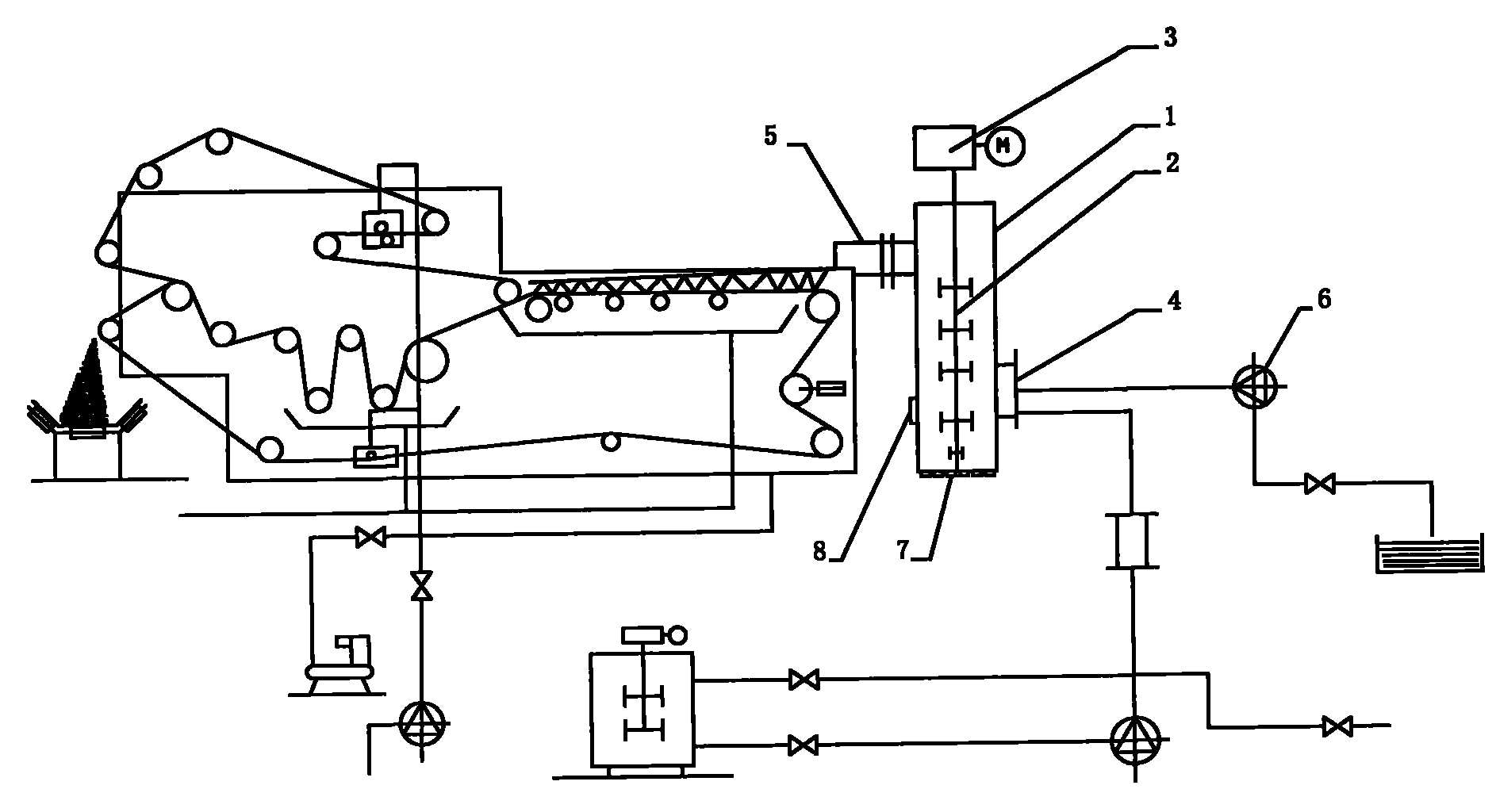

1.一种带式污泥脱水机，该带式污泥脱水机包括滤布脱水装置、混料搅拌机构、清洗系统和药物混合器，所述滤布脱水装置与清洗系统连接，所述药物混合器与混料搅拌机构连接，所述混料搅拌机构与滤布脱水装置连接，所述混料搅拌机构包括絮凝搅拌器、污泥泵(6)，所述絮凝搅拌器包括搅拌桶(1)、搅拌轴(2)、电机(3)，所述搅拌轴(2)上设有搅拌叶片，所述搅拌轴(2)与电机(3)输出端连接，所述搅拌轴(2)位于搅拌桶(1)内，所述搅拌桶(1)下部设有进料口(4)，所述搅拌桶(1)上部设有出料口(5)，所述污泥泵(6)一端通过管道与污泥池连接，另一端与絮凝搅拌器的进料口(4)连接，所述絮凝搅拌器在出料口(5)处与滤布脱水装置连接，其特征在于：混料搅拌机构还包括超声波辅助脱水装置，所述超声波辅助脱水装置包括超声波发生器(7)和控制器(8)，所述超声波发生器(7)位于搅拌桶(1)底部并与控制器(8)连接。
2.根据权利要求1所述带式污泥脱水机，其特征在于：所述超声波发生器(7)呈辐射状排列。
3.根据权利要求1或2所述带式污泥脱水机，其特征在于：所述超声波发生器(7)在位于搅拌桶(1)底部边缘呈环状分布。
说明书
具有双重脱水功能的带式污泥脱水机
技术领域
本实用新型涉及机械式污泥过滤脱水设备，尤其涉及一种带式污泥脱水机。
背景技术
随着城市的发展，城市污水排放管网中产生了越来越多的污泥。污泥中包含了各种有机质、玻璃碎屑、重金属等，因此必须妥善处理。其中，各种有机质，例如纤维、毛发、角质等物质极易吸附水分，这样就造成了此类污泥吸水性强、含水率高的特性，利用现有技术的脱水方法很难达到高效的脱水效果。现有技术中，脱水方式都为输入污泥-脱水处理——输出污泥的方式，这样的处理方式不能深度脱水，吸附在有机质上的水分仍旧包含在有机质上。
发明内容
本实用新型要解决的技术问题是提供一种能够深度脱水的带式污泥脱水机。
为解决上述技术问题，本实用新型采用如下技术方案：该带式污泥脱水机包括滤布脱水装置、混料搅拌机构、清洗系统和药物混合器，所述滤布脱水装置与清洗系统连接，所述药物混合器与混料搅拌机构连接，所述混料搅拌机构与滤布脱水装置连接，所述混料搅拌机构包括絮凝搅拌器、污泥泵，所述絮凝搅拌器包括搅拌桶、搅拌轴、电机，所述搅拌轴上设有搅拌叶片，所述搅拌轴与电机输出端连接，所述搅拌轴位于搅拌桶内，所述搅拌桶下部设有进料口，所述搅拌桶上部设有出料口，所述污泥泵一端通过管道与污泥池连接，另一端与絮凝搅拌器的进料口连接，所述絮凝搅拌器在出料口处与滤布脱水装置连接，混料搅拌机构还包括超声波辅助脱水装置，所述超声波辅助脱水装置包括超声波发生器和控制器，所述超声波发生器位于搅拌桶底部并与控制器连接。
控制器内部有供电电路、逻辑控制电路。控制器不仅为各个超声波发生器提供电源，同时，协调各个超声波发生器工作，实现全部超声波发生器固定频率连续发射。这样全部超声波发生器形成一体，各个超声波发生器之间发出的声波不会抵消。声波连续作用于含水率高污泥内，导致污泥里的物理特性发生变化，进而可以迅速改变污泥结构，使有机质里的水分脱离出来。经过超声波脱水后，污泥再进入机械脱水过程。由超声波脱水和机械脱水组成的双重脱水操作，使得该带式污泥脱水机具有了深度脱水的功能。
作为本实用新型的优选，所述超声波发生器呈辐射状排列。该排列方式可以合理分布声波，有利于声波连续作用在污泥上。
作为本实用新型的优选，所述超声波发生器在位于搅拌桶底部边缘呈环状分布。搅拌轴转动过程中污泥被甩向外侧，因此在搅拌桶内壁表面的污泥密度较大，若需要声波对该污泥进行处理，则需要大功率的超声波发生器。搅拌桶底部边缘设置环状分布的超声波发生器能够发出足够穿透力的声波，进而可以充分作用在搅拌桶内壁表面的污泥。
本实用新型采用上述技术方案，带式污泥脱水机不仅具有机械脱水的功能，还具有了超声波脱水的功能。由超声波脱水和机械脱水组成的双重脱水功能，使得该带式污泥脱水机能够对污泥进行深度脱水操作，可以把含在纤维、毛发、角质等有机质中的水分脱离出来，大大提高了该带式污泥脱水机的脱水率。
