申请日2010.09.26
公开(公告)日2011.05.11
IPC分类号C02F1/20
摘要
本实用新型公开了一种中压汽包污水回收利用装置，包括有气化炉体、汽包，所述气化炉内设有热水盘管，所述汽包上设有进水口、出水口、加料口，所述热水盘管的出水口与所述汽包的进水口相连通，所述汽包的出水口连接有除氧器，所述除氧器的出水口连接于灰水系统储存罐。本实用新型结构简单、安装方便，将中压汽包排污水通过除氧器后排入到灰水系统中，减少了污染环境，降低了能源浪费，达到了中压汽包排污水回收利用的目的，提高了生产效益。
权利要求书

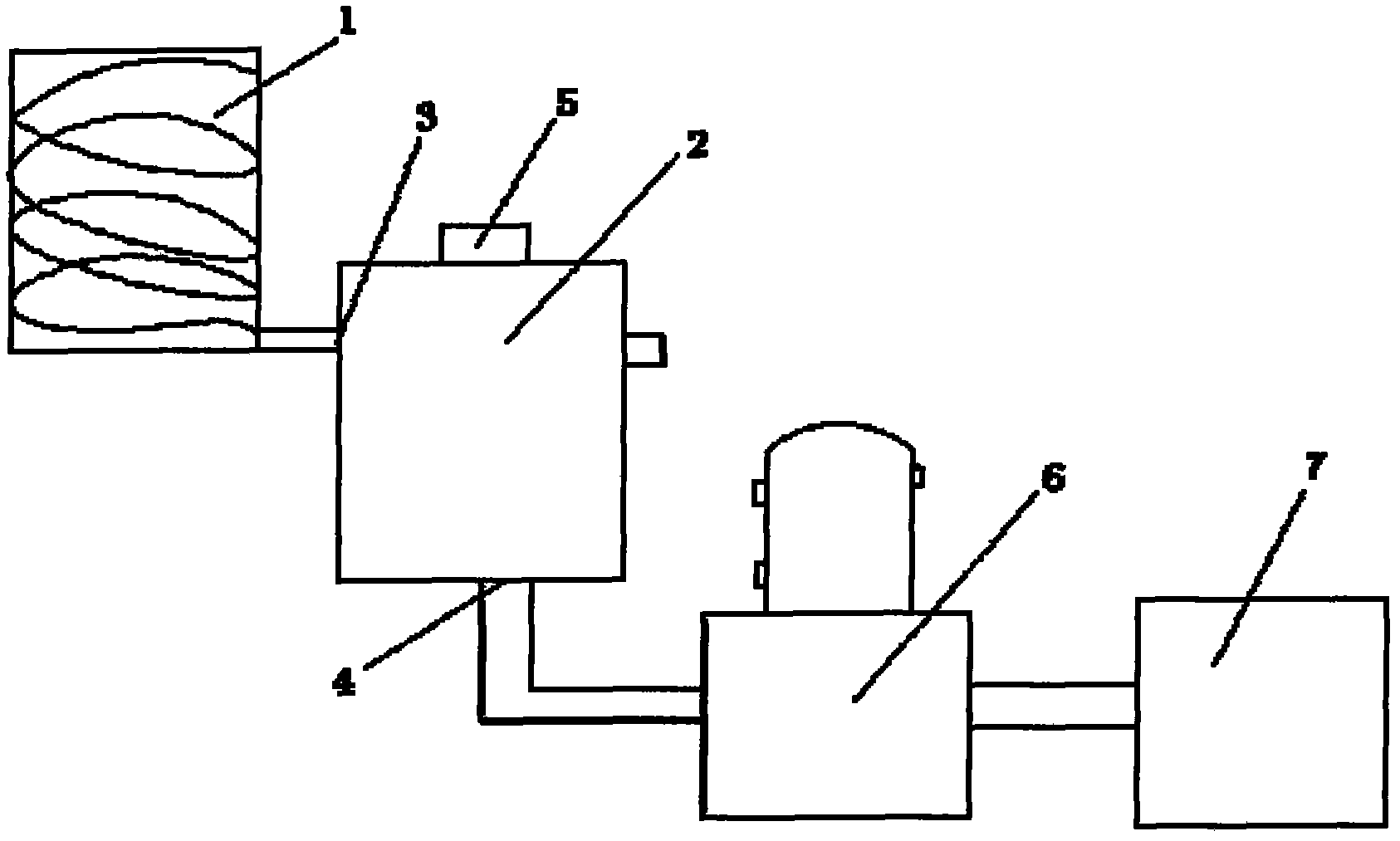

1.一种中压汽包污水回收利用装置，包括有气化炉体、汽包，所述气化炉内设有热水盘管，所述汽包上设有进水口、出水口、加料口，所述热水盘管的出水口与所述汽包的进水口相连通，其特征在于：所述汽包的排污出水口连接到除氧器，所述除氧器的出水口连接于灰水系统储存罐。
2.根据权利要求1所述的中压汽包污水回收利用装置，其特征在于：所述的除氧器为旋膜除氧器。
3.根据权利要求2所述的中压汽包污水回收利用装置，其特征在于：所述的旋膜除氧器包括除氧水箱，所述除氧水箱设有进水口和出水口，所述除氧水箱顶部设有除氧塔，所述除氧塔的上、中、下部分别设有高加疏水配管、加热蒸汽导管、落水管。
说明书
一种中压汽包污水回收利用装置
技术领域
本实用新型主要涉及除氧器的设备加工领域，尤其涉及一种汽包污水回收利用装置。
背景技术
中压汽包是气化炉的一个关键设备，其中水质的好坏是影响气化炉盘管使用寿命的一个关键因素;一般中压汽包的水质要求：PH 9～10，电导≤50us/cm。为了保证中压汽包水质的稳定合格，需要定期向中压汽包内加入一定量的磷酸三钠，用以维持汽包水的PH和电导在正常范围;已有汽包水的循环量是大约是450t/h，蒸发量在3.5t/h左右，这样汽包内的水若不经过排污置换就很难保证水的电导不超标，由于中压汽包水电导高的危害，因此我们必须加大排污量。一般情况汽包的连排是常开的(DN25的管道)，流量在0.5t/h。一旦电导高时，我们打开另一路排污，排污量在1.0t/h左右。对于中压汽包来说排污是经常的，因为电导与PH值是成正比的，PH值高电导也跟着高，因此为兼顾PH值和高电导汽包就必须经常排污。而这250℃、4.5Mpa的中压汽包水直接排到闪蒸罐闪蒸再经换热器换热后排入生产水沟，汽包水加盘管水大概5m3，平时汽包水置换、泵检修、盘管检修时水都会排入生产水沟，而中压汽包水排污对于汽包来说是废水，但对于灰水系统来说确是水质很好的水，造成了大量能源的浪费，影响了生产效益的提高。
实用新型内容
本实用新型的目的是为了弥补已有技术的不足，提供了一种中压汽包污水回收利用装置，解决了气化过程中，污水直接排到闪蒸罐闪蒸再经换热器换热后排入生产水沟，污染环境，造成大量能源浪费，影响生产效益等问题。
本实用新型是通过以下技术方案来实现的：
一种中压汽包污水回收利用装置，包括有汽包，所述气化炉内设有热水盘管，所述汽包上设有进水口、出水口、加料口，所述热水盘管的出水口与所述汽包的进水口相连通，所述汽包的排污出水口连接到除氧器，所述除氧器的出水口连接于灰水系统储存罐。
所述的中压汽包污水回收利用装置，其特征在于：所述的除氧器为旋膜除氧器。
所述的中压汽包污水回收利用装置，其特征在于：所述的旋膜除氧器包括除氧水箱，所述除氧水箱设有进水口和出水口，所述除氧水箱顶部设有除氧塔，所述的除氧塔的上、中、下部分别设有高加疏水配管、加热蒸汽导管、落水管。
本实用新型将中压汽包排污水接入除氧器，然后将除氧污水连通到灰水系统中，一方面减少了废水的排量，另一方便有利于回水系统水温的提高，中压汽包排污水的热量得到了合理利用;所述的旋膜除氧器结构简单、造价低、抗震性能好、运输方便，满足了使用要求。
本实用新型的优点是：
本实用新型结构简单、安装方便，将中压汽包排污水通过出氧器后排入到灰水系统中，减少了污染环境，降低了能源浪费，达到了污水回收利用的目的，提高了生产效益。
