申请日2010.05.27
公开(公告)日2011.03.23
IPC分类号C02F1/04
摘要
本实用新型属于污水汽提装置技术领域，具体的说是一种改进的污水汽提换热装置，包括进料物流，污水汽提塔，回流罐，冷却器，换热器，另一换热器，其特征在于：新增换热器组，换热器组的壳层进口和出口分别连接进料物流的出口和换热器的壳层进口，换热器组的管层进口和出口分别连接污水汽提塔塔顶出口和回流罐的进口;所述冷却器与换热器之间还新增另一换热器组，另一换热器组的管层进口和出口分别连接换热器的管层出口和冷却器的进口。本实用新型同现有技术相比，本实用新型在原有设备基础上，减少了冷却设备，增设了换热设备，使换热网络得到优化，节约塔顶空冷器电耗，降低污水汽提装置的能耗，减少成本，提高经济效益。
权利要求书

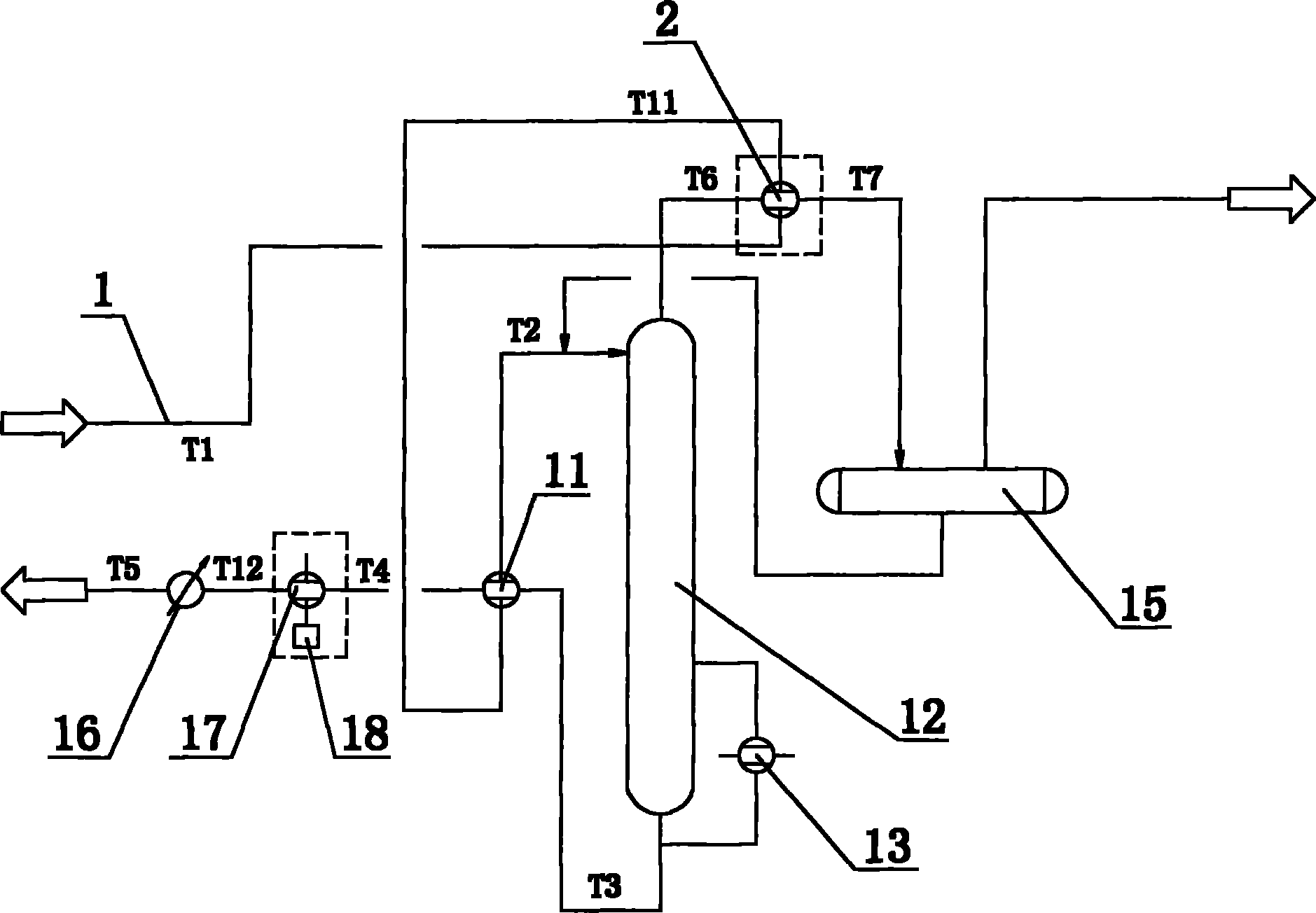

1.一种改进的污水汽提换热装置，包括进料物流，污水汽提塔，回流罐，冷却器，换热器，另一换热器，其特征在于：新增换热器组(2)，换热器组(2)的壳层进口和出口分别连接进料物流(1)的出口和换热器(11)的壳层进口，换热器组(2)的管层进口和出口分别连接污水汽提塔(12)塔顶出口和回流罐(15)的进口;所述冷却器(16)与换热器(11)之间还新增另一换热器组(17)，另一换热器组(17)的管层进口和出口分别连接换热器(11)的管层出口和冷却器(16)的进口。
2.根据权利要求1所述的一种改进的污水汽提换热装置，其特征在于：所述的换热器组(2)与另一换热器组(17)至少由一台换热器组成。
3.根据权利要求1所述的一种改进的污水汽提换热装置，其特征在于：所述的换热器(11)与另一换热器(13)至少为一台。
说明书
一种改进的污水汽提换热装置
[技术领域]
本实用新型属于污水汽提装置技术领域，具体的说是一种改进的污水汽提换热装置。
[技术背景]
目前，公知的污水汽提装置的换热网络以进料与汽提塔底净化热水换热为特点，污水汽提塔顶物流的热量没有回收，造成能量浪费，冷公用工程消耗较大;装置能耗高，消耗资源多，因此亟需一种改进的污水汽提装置来实现换热网络的优化。
[发明内容]
本实用新型的目的是为了克服现有技术的不足，提供了一种按照温度对口，梯级利用的科学用能原则，能够降低污水汽提装置的能耗的污水汽提换热装置。
为实现上述目的，本实用新型设计了一种改进的污水汽提换热装置，包括进料物流，污水汽提塔，回流罐，冷却器，换热器，另一换热器，其特征在于：新增换热器组，换热器组的壳层进口和出口分别连接进料物流的出口和换热器的壳层进口，换热器组的管层进口和出口分别连接污水汽提塔塔顶出口和回流罐的进口;所述冷却器与换热器之间还新增另一换热器组，另一换热器组的管层进口和出口分别连接换热器的管层出口和冷却器的进口。
所述的换热器组与另一换热器组至少由一台换热器组成。
所述的换热器与另一换热器至少为一台。
本实用新型同现有技术相比，本实用新型在原有设备基础上，减少了冷却设备，增设了换热设备，使换热网络得到优化，节约塔顶空冷器电耗，降低污水汽提装置的能耗，减少成本，提高经济效益。
