申请日2010.09.21
公开(公告)日2011.02.16
IPC分类号C02F9/14; C02F3/32
摘要
本发明公开了一种环境植物水处理实验装置及工艺，该发明由外箱和在其中放置的四个内箱组成;四个内箱相互间用横向隔水板和纵向隔水板组成的“十”字型隔板相互隔开，四个内箱与外箱之间，以及内箱之间各自拥有独立的互不联通的独立夹层;每个内箱的独立夹层的外箱壁上安装有各自的带阀的水管和鼓风曝气喷嘴。本发明由于采用整体模块化设计，水样和样品吸附数据容易获取，获得实验数据精确可靠，适用于进行不同水生植物对同种污水，或对不同种污水的环境水处理实验，适用性强，应用广泛。
权利要求书

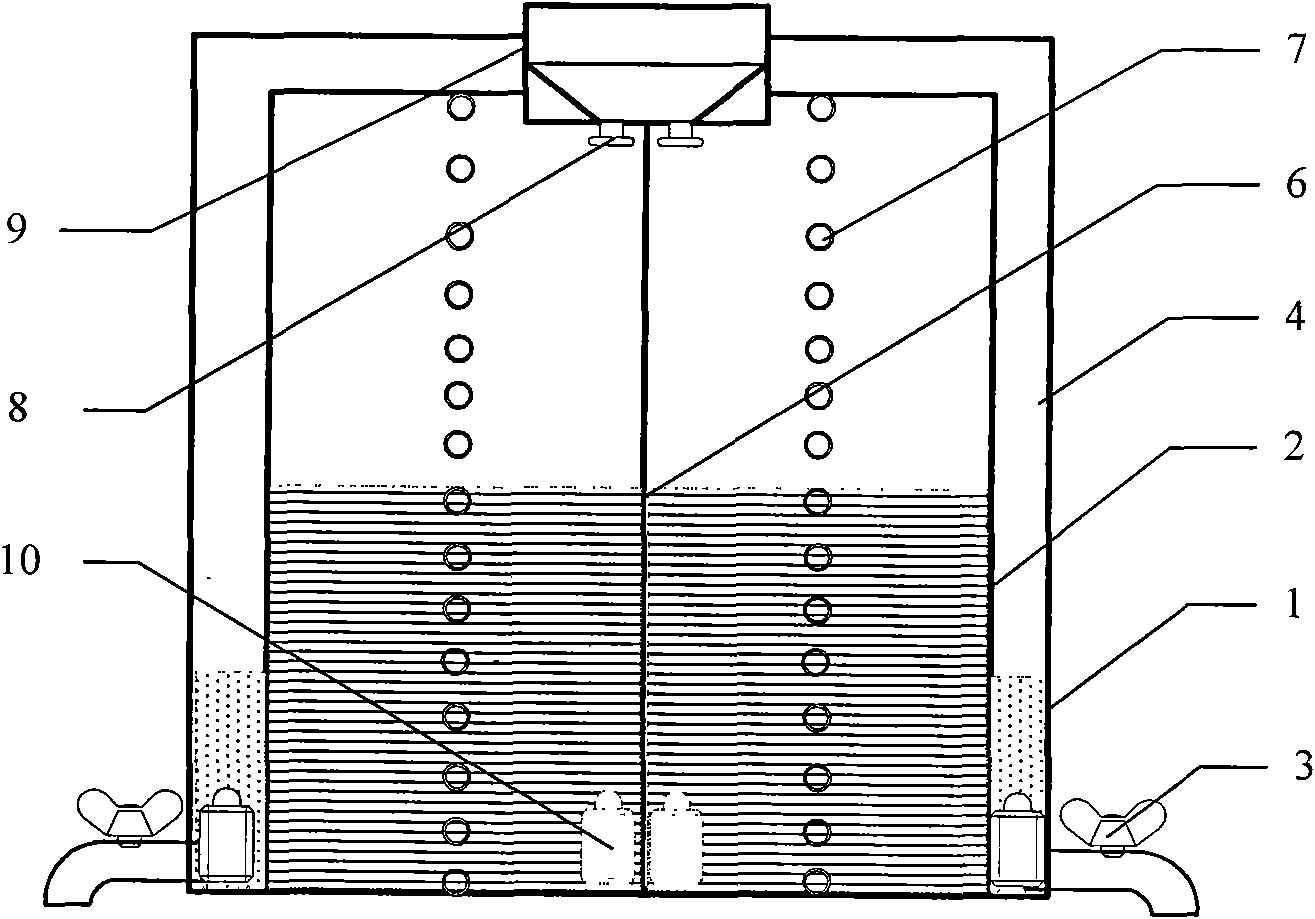

1.一种环境植物水处理实验装置及工艺，由内箱和外箱组成，其特征在于：该装置由外箱(1)和在其中放置的四个内箱(2)组成;四个内箱相互间用横向隔水板(5)和纵向隔水板(6)组成的“十”字型隔板相互隔开，四个内箱(2)与外箱(1)之间，以及内箱(2)之间各自拥有50-200mm、或>200mm宽的、独立的互不联通的独立夹层(4);每个内箱(2)的独立夹层(4)的外箱(1)壁上安装有各自的带阀的水管(3)。
2.根据权利要求1所述的一种环境植物水处理实验装置及工艺，其特征在于：内箱(2)朝向其独立夹层(4)的侧壁上加工有从上到下的可以开启闭合的排水孔(7)。
3.根据权利要求1所述的一种环境植物水处理实验装置及工艺，其特征在于：在装置的中心部位，四个内箱(2)上方安装有四个漏斗孔(8)的漏斗(9)，四个漏斗孔(8)分别对准四个内箱(2)内部。
4.根据权利要求1所述的一种环境植物水处理实验装置及工艺，其特征在于：实验装置的独立夹层(4)底部，以及各个内箱(2)的底部都安装有鼓风曝气喷嘴(10)。
5.一种环境植物水处理实验装置及工艺，其工艺特征在于：四个内箱(2)可养植不同水生植物，可放入同种污水，或先后放入不同种污水进行实验。
说明书
一种环境植物水处理实验装置及工艺
技术领域
本发明涉及一种水处理实验装置，具体地讲，是一种用于环境化学实验的环境植物水处理实验装置及工艺。属于环境化学领域。
背景技术
生物化学水处理方法是利用自然界存生的各种细菌微生物或植物，将废水中有机物分解转化成无害物质，使废水得以净化。生物化学水处理方法可以分活性污泥法、生物膜法、生物氧化塔、土地处理系统、厌氧生物水处理方法等。其中水生植物的水处理品种的筛选和吸收净化污染物能力的效果研究，是当前研究的热点之一。
但是，目前还缺少一种实验装置，来满足水生植物的水处理实验研究和教学演示的需求。因此，需要一种用在环境化学实验的过程中，可以满足不同的水生植物，进行水处理实验效果研究的实验装置。
发明内容
本发明的目的在于提供一种水生植物的生物化学水处理实验装置及工艺。该水处理实验装置及工艺具有水处理实验方便，水样容易获取，获得实验数据精确可靠，可重复使用的特点。
为了解决上述问题，本发明的技术方案为：一种环境植物水处理实验装置及工艺，由内箱和外箱组成，其特征在于：该装置由外箱和在其中放置的四个内箱组成;四个内箱相互间用横向隔水板和纵向隔水板组成的“十”字型隔板相互隔开，四个内箱与外箱之间，以及内箱之间各自拥有50-200mm、或>200mm宽的、独立的互不联通的独立夹层;每个内箱的独立夹层的外箱壁上安装有各自的带阀的水管。
上述技术方案中，所述内箱朝向其独立夹层的侧壁上加工有从上到下的可以开启闭合的排水孔。
作为上述技术方案的优选实施例，在装置的中心部位，四个内箱上方安装有四个漏斗孔的漏斗，四个漏斗孔分别对准四个内箱内部。
作为上述技术方案的优选实施例，实验装置的独立夹层底部，以及各个内箱的底部都安装有鼓风曝气喷嘴。
本发明可满足水生植物的水处理实验。加装其它一些实验附件，还可满足沉淀物过滤法、硬水软化法、活性炭吸附法、过滤法、紫外线消毒法等其它一些水处理实验。与现有技术相比，本发明具有下列有益效果：
(1)本发明的工艺简单，可设计使用不同尺寸规格的实验箱;适用于进行不同水生植物对同种污水，或对不同种污水的水处理实验。
(2)本发明选用模块设计，具有较高灵活使用性，可以根据实验水处理的要求，灵活确定内箱的个数;装置适用性强，应用广泛。
(3)本发明由于采用整体模块化设计，可反复使用，寿命周期长，降低了耗材损耗，节约了实验成本;同时水样和样品吸附数据容易获取，获得实验数据精确可靠。
