申请日2010.07.07
公开(公告)日2011.04.13
IPC分类号C02F1/24; C02F9/14
摘要
本实用新型公开了一种小型综合污水处理系统，包括通过管道依次连接的污水调节池、气浮装置、酸化水解池、接触氧化池、沉淀池、消毒池，所述沉淀池通过排泥管道依次连接有污泥池和室外干化池，所述沉淀池通过污泥回流管道与酸化水解池连接。本实用新型具有投资小、处理效率高、设备操作简便、运行费用低、维护与保养方便等一系列优点，适于作居民区及机关污水处理用。
翻译权利要求书

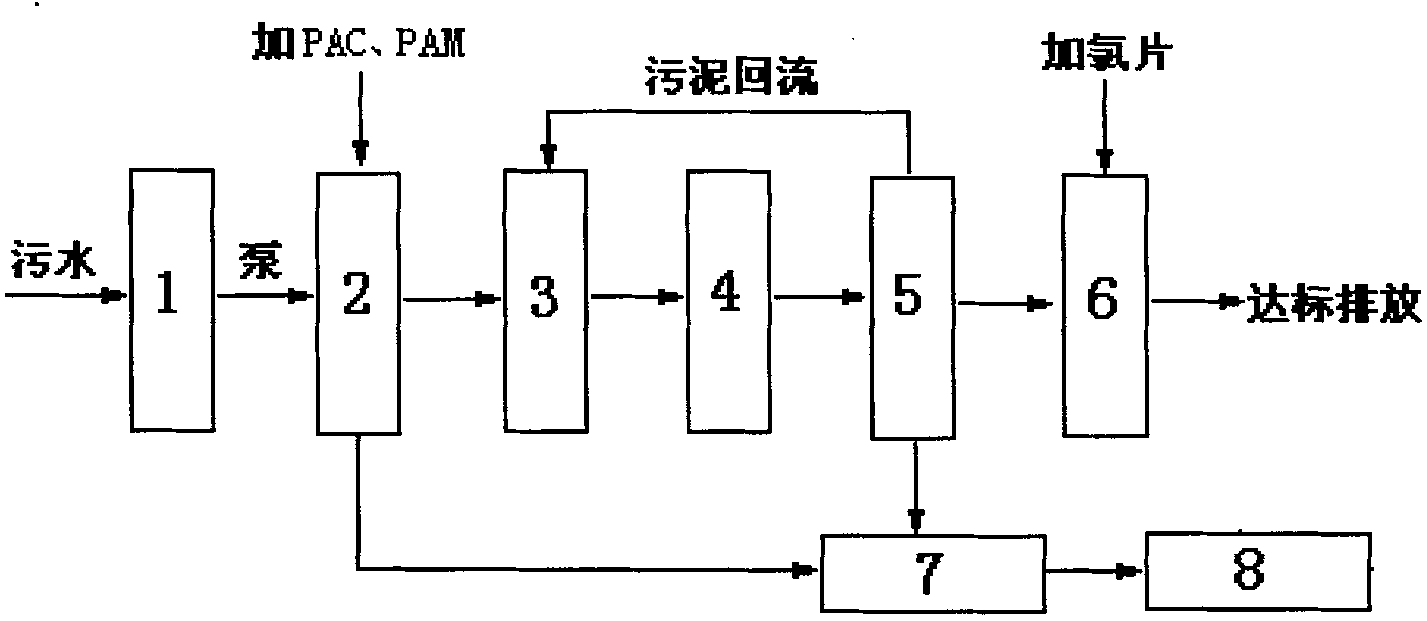

1.一种小型综合污水处理系统，其特征在于，包括通过管道依次连接的污水调节池(1)、气浮装置(2)、酸化水解池(3)、接触氧化池(4)、沉淀池(5)、消毒池(6)，所述沉淀池(5)通过排泥管道依次连接有污泥池(7)和室外干化池(8)，所述沉淀池(5)通过污泥回流管道与酸化水解池(3)连接。
2.根据权利要求1所述的小型综合污水处理系统，其特征在于，所述酸化水解池(3)内设有立体弹性聚丙烯挂膜式填料。
3.根据权利要求1所述的小型综合污水处理系统，其特征在于，所述接触氧化池(4)内设有曝气系统，所述曝气系统由鼓风机、穿孔曝气管和一系列连通的管道组成。
4.根据权利要求1所述的小型综合污水处理系统，其特征在于，所述沉淀池(5)为竖流式斜管沉淀池。
说明书
小型综合污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种小型综合污水处理系统。
背景技术
环境的污染问题已经引起了世界各国的高度重视和关注，而我国对水体的污染尤为突出。目前，居民生活区及机关所排放污水已成为水体污染的重要组成部分，主要由生活污水及检修、清洗含油废水组成，主要污点为有机物浓度高，且含油量及悬浮物含量较大。如果这些污水直接外排，将严重影响周围生态环境。因此，需要开发一种小型综合污水处理系统来解决这一问题。
发明内容
本实用新型的目的在于提供一种处理效率高、设备操作简便、运行费用低的小型综合污水处理系统。
为实现上述目的，本实用新型技术方案如下：
小型综合污水处理系统包括：通过管道依次连接的污水调节池、气浮装置、酸化水解池、接触氧化池、沉淀池、消毒池，所述沉淀池通过排泥管道依次连接有污泥池和室外干化池，所述沉淀池通过污泥回流管道与酸化水解池连接。
所述酸化水解池内设有立体弹性聚丙烯挂膜式填料。
所述接触氧化池内设有曝气系统，所述曝气系统由鼓风机、穿孔曝气管和一系列连通的管道组成。
所述沉淀池为竖流式斜管沉淀池。
本实用新型工作原理：
污水经管道聚集进入污水调节池调节均化后，由水泵提升进入气浮装置，在气浮装置内对经絮凝反应的污水进行气浮浮选，去除污水中的胶体状有机物、油类物质及部分悬浮物;气浮装置出水自流进入酸化水解池，污水在其内进行水解酸化，将难以生物降解的大分子有机物分解为易于生物降解的小分子有机物，同时接受后续接触氧化池的回流污水，利用兼性微生物在其内进行反硝化反应，将在接触氧化池内硝化反应产生的亚硝酸盐和硝酸盐还原成N2、NO或N2O;酸化水解池出水自流进入接触氧化池，由于污水经过水解酸化后其可生化性大大提高，利用高效生物填料上附着的微生物来彻底去除污水中的有机物，同时利用好氧微生物在其内进行硝化反应;接触氧化池出水进入沉淀池进行泥水分离，然后采用投加氯片消毒后排放;沉淀池内沉淀下来的污泥经污泥池抽吸至室外干化池，完成整个污水处理流程。
本实用新型的小型综合污水处理系统具有投资小、处理效率高、设备操作简便、运行费用低、维护与保养方便等一系列优点。
