申请日2010.05.25
公开(公告)日2011.02.09
IPC分类号E03C1/122; E03C1/12
摘要
本实用新型涉及废水回收利用装置技术领域，特别是一种家庭用废水回收利用装置，包括一个下水管，与此下水管相连接的水箱，水箱底部的出水口，上部的过滤器，此过滤器下侧的隔板，隔板下侧的杠杆机构，隔板左端的脏水孔、脏水阀，净水孔、净水阀，水箱内下部的带有浮球的自来水进水机构。杠杆机构设有左杠杆、右杠杆、三角浮球，下水管为方形下水管。当水箱内无水时，脏水阀关闭，净水阀打开，废水进入过滤器过滤，净水进入水箱。当水箱内充满净水时，杠杆机构抬起，对过滤器进行反冲洗。优点是：水箱每次充满水都可以对过滤器进行一次反冲洗，从而保证过滤器始终保持良好的工作状态。本实用新型结构简单，实用性强，反冲洗无需外部动力，节水、节能。
权利要求书
1.一种家庭用废水回收利用装置，其特征在于包括一个下水管，与此下水管相连接的水箱，设在此水箱内上部的过滤器，设在此过滤器下侧的隔板，设在此隔板下侧的杠杆机构，设在此隔板左端的脏水孔，与此脏水孔相匹配的脏水阀，设在此隔板右端的净水孔，与此净水孔相匹配的净水阀，此脏水阀的阀杆下端与所述的杠杆机构的左部相连接，此净水阀的阀杆下端与所述的杠杆机构的右端相连接，设在此水箱内下部的带有浮球的自来水进水机构。
2.根据权利要求1所述的家庭用废水回收利用装置，其特征在于所述的杠杆机构设有左杠杆，与此左杠杆相铰接的右杠杆，与此左杠杆、右杠杆的铰接处相连接的三角浮球，此左杠杆的左端与下水管壁相铰接，此右杠杆的右部与所述的过滤器壁相铰接，此铰接点位于净水阀的阀杆下端与所述的杠杆机构的右端的连接点的左侧。
3.根据权利要求1所述的家庭用废水回收利用装置，其特征在于所述的下水管为方形下水管，此方形下水管的上端和下端分别设有圆形过渡段和连接法兰。
说明书
家庭用废水回收利用装置
技术领域
本实用新型涉及废水回收利用装置技术领域，特别是一种家庭用废水回收利用装置。
背景技术
随着社会的发展，水资源缺乏与社会用水量日益增加的矛盾日渐突出，节约用水已经成为摆在人们面前的一项社会性课题。目前已经有了各种各样的家庭用废水回收利用装置，但是均未得到推广应用，究其原因，或是设计不够合理，或是结构过于复杂，或是使用不够方便，不能及时清洗。总之是实用性得不到保证。
发明内容
本实用新型针对上述情况，提供一种实用性强，能自动冲洗的家庭用废水回收利用装置。
本实用新型的目的是通过下述技术方案来实现的：

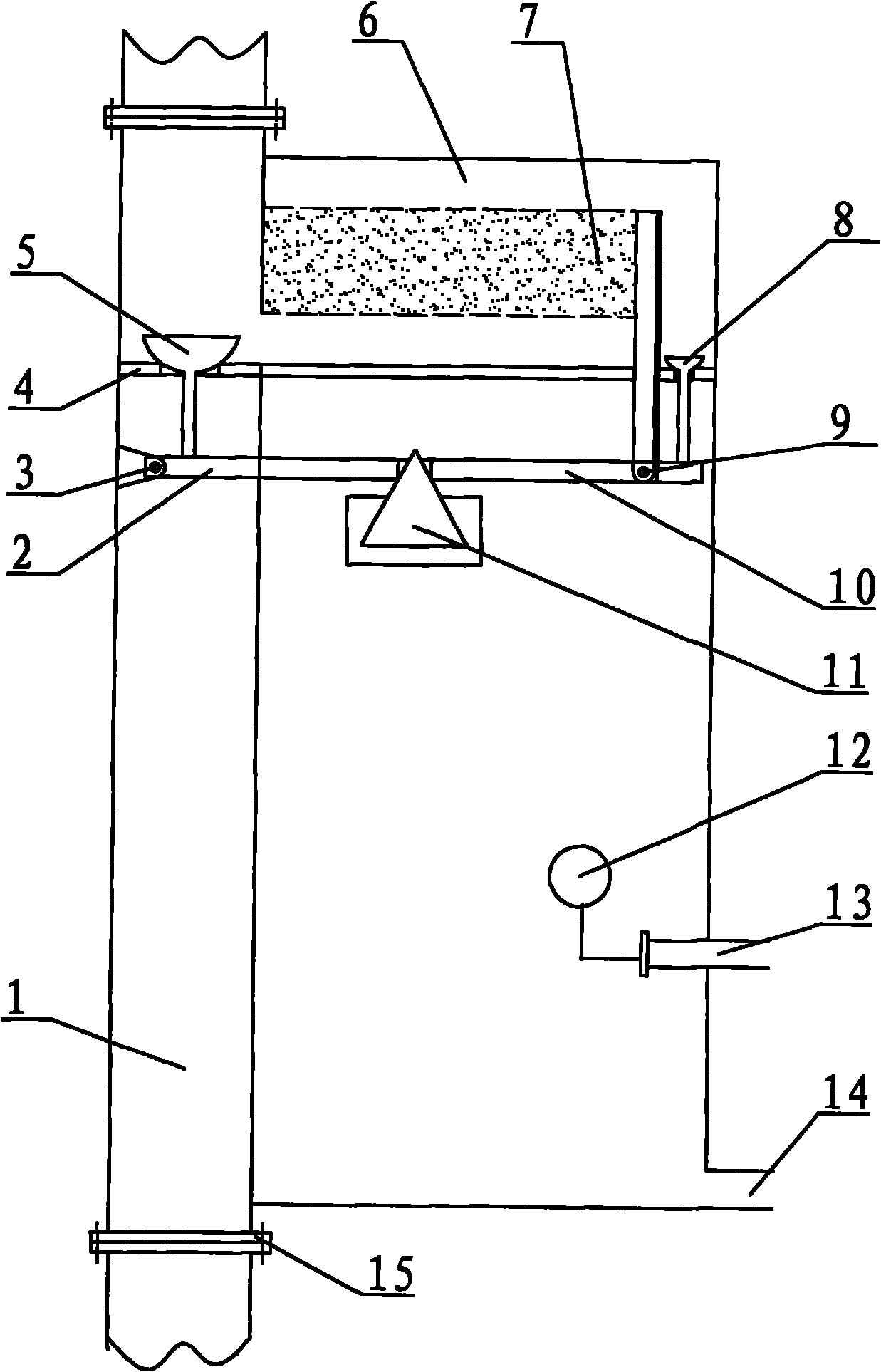

本实用新型的家庭用废水回收利用装置，其特征在于包括一个下水管，与此下水管相连接的水箱，设在此水箱内底部的出水口，设在此水箱内上部的过滤器，设在此过滤器下侧的隔板，设在此隔板下侧的杠杆机构，设在此隔板左端的脏水孔，与此脏水孔相匹配的脏水阀，设在此隔板右端的净水孔，与此净水孔相匹配的净水阀，此脏水阀的阀杆下端与所述的杠杆机构的左部相连接，此净水阀的阀杆下端与所述的杠杆机构的右端相连接，设在此水箱内下部的带有浮球的自来水进水机构。
所述的杠杆机构设有左杠杆，与此左杠杆相铰接的右杠杆，与此左杠杆、右杠杆的铰接处相连接的三角浮球，此左杠杆的左端与下水管壁相铰接，此右杠杆的右部与所述的过滤器壁相铰接，此铰接点位于净水阀的阀杆下端与所述的杠杆机构的右端的连接点的左侧。
所述的下水管为方形下水管，此方形下水管的上端和下端分别设有圆形过渡段和连接法兰，用于与普通下水管相连接，便于整体拆卸维修。
本实用新型的工作过程是：当水箱内无水时三角浮球不受力，杠杆机构处于水平状态，脏水阀关闭，净水阀打开，从下水管来的废水在隔板上侧进入过滤器，经过滤器过滤的净水征经水阀进入水箱。当水箱内充满净水时，水的浮力将三角浮球抬起，使杠杆机构处于抬起状态，脏水阀打开，净水阀关闭，存积在过滤器上部的净水对过滤器进行反冲洗，反冲洗后的脏水由脏水孔排放入下水管中。水箱内下部的带有浮球的自来水进水机构用于在水箱内的水位过低时补充自来水。安装时可在水箱下设置一个支架。
本实用新型的优点是：水箱每次充满水都可以对过滤器进行一次反冲洗，从而保证过滤器始终保持良好的工作状态。本实用新型结构简单，实用性强，反冲洗无需外部动力，节水、节能。
