申请日2010.05.25
公开(公告)日2010.09.15
IPC分类号C02F9/02
摘要
本发明涉及多级斜板水处理装置，包括沉淀池、斜板组、沉泥斗、排泥管、配水装置和多个集水槽，所述斜板组置于沉淀池沉泥斗上方，所述集水槽置于斜板组的上方，所述排泥管设于沉泥斗底部，所述配水装置设于斜板组下方的沉淀池侧壁上，所述斜板组包括多个斜板和固定斜板的钢条，所述斜板组通过钢条固定于沉淀池左右两侧壁之间，其特征在于：所述构成斜板组的斜板为长斜板、中等长度斜板和短斜板中的一种或多种。本发明的有益效果是：出水效果好，出水清液粒子含量明显降低;对于地表水原水，处理效果可以达到1NTU;表面负荷是常规设备的2倍左右，达到15m3/m2以上。
权利要求书
1.多级斜板水处理装置，包括沉淀池、斜板组、沉泥斗、排泥管、配水装置和多个集水槽，所述斜板组置于沉淀池沉泥斗上方，所述集水槽置于斜板组的上方，所述排泥管设于沉泥斗底部，所述配水装置设于斜板组下方的沉淀池侧壁上，所述斜板组包括多个斜板和固定斜板的钢条，所述斜板组通过钢条固定于沉淀池左右两侧壁之间，其特征在于：所述构成斜板组的斜板为长斜板、中等长度斜板和短斜板中的一种或多种。
2.根据权利要求1所述的多级斜板水处理装置，其特征在于：所述斜板组由长斜板与固定于斜板组上部的中等长度斜板等间距交替排列固定而成。
3.根据权利要求1所述的多级斜板水处理装置，其特征在于：所述斜板组由多个依次按固定于斜板组上部的短斜板、中等长度斜板和长斜板顺序等间距排列形成的单元组成。
4.根据权利要求1所述的多级斜板水处理装置，其特征在于：所述斜板组由多个小等间距固定于斜板组上部的中等长度斜板和大等间距固定于斜板组下部的中等长度斜板上下错位排列形成的单元组成，每个单元的边界由与上下两组中等长度斜板均等间距的长斜板隔开。
5.根据权利要求1所述的多级斜板水处理装置，其特征在于：所述斜板组由固定于斜板组下部的中等长度斜板与固定于斜板组上部的短斜板及固定于斜板组中部的短斜板错位排列固定而成。
说明书
多级斜板水处理装置
技术领域
本发明涉及多级斜板水处理装置，属于固液分离技术领域。
技术背景
目前应用的常规水处理斜板(管)沉淀设备，其主要缺点是沉淀池出水中小颗粒粒子难以去除，造成沉淀池出水浊度较高，且沉淀池抗冲击负荷能力较差。这是由于，传统的斜板(管)设备是基于浅池理论发展起来的，该理论认为：斜板沉淀空间内流体为层流流动，减小斜板间距，可以抑制紊流，缩短沉淀距离，提高出水效果。但在实际生产应用中，由于斜板(管)沉淀池清水区与斜板区过流断面不同，造成两区域流速差异，以及大的矾花颗粒在沉淀中与水产生相对运动形成旋涡，这些都造成了水流的脉动，使小颗粒难以去除，影响出水水质。当斜板间距过小时，易在斜板上表面形成覆盖整个斜板的絮体层，另外，斜板下部沉泥堵塞斜板也是一个技术难点。因此，小间距斜板目前基本已不再使用。为有效去除水体中微小颗粒，提高沉淀池出水水质，必须对原有斜板沉淀池进行技术改造。
发明内容
本发明的目的在于提供一种多级斜板水处理装置。
本发明所采用的技术方案是：

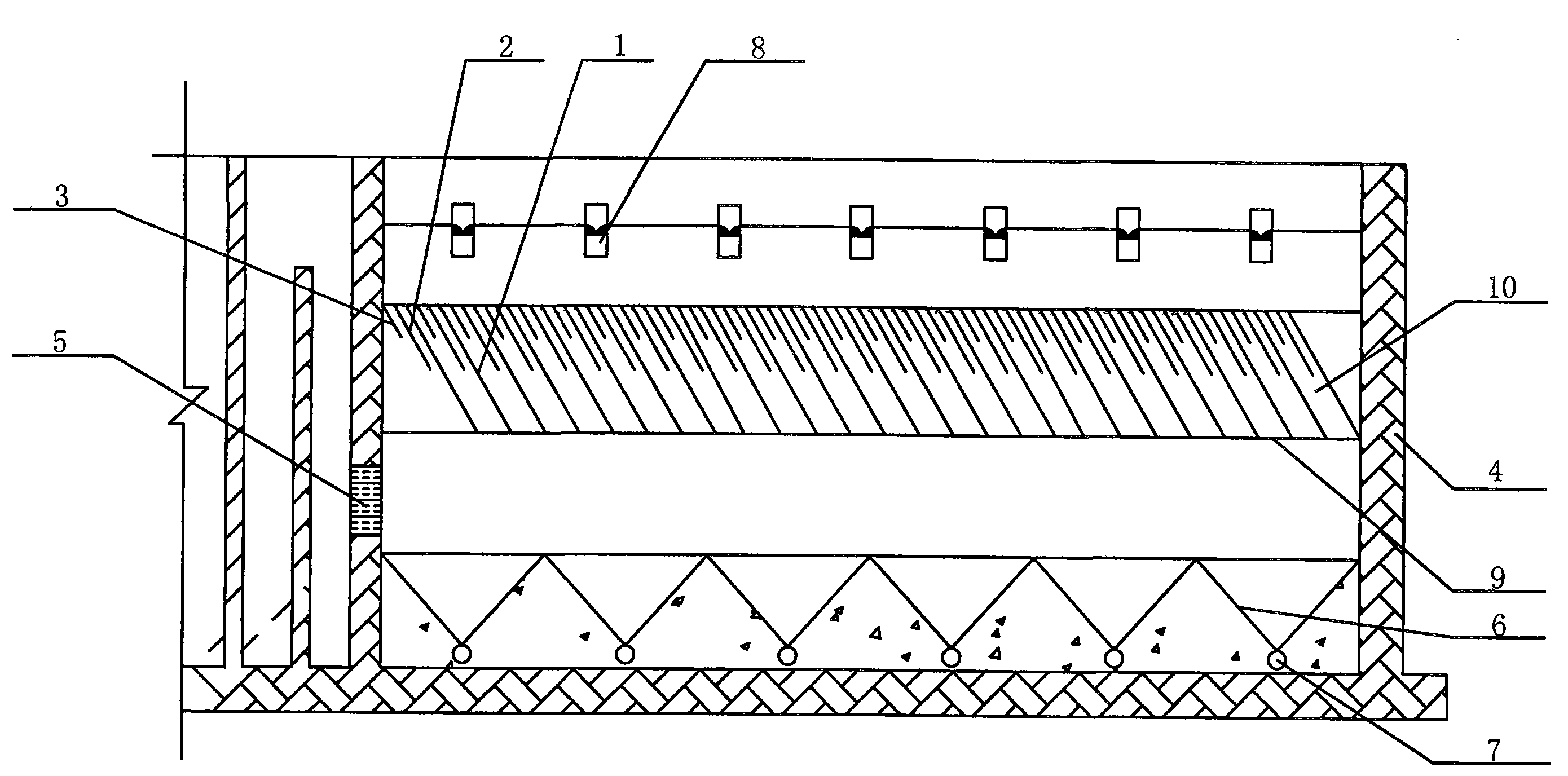

多级斜板水处理装置，包括沉淀池、斜板组、沉泥斗、排泥管、配水装置和多个集水槽，所述斜板组置于沉淀池沉泥斗上方，所述集水槽置于斜板组的上方，所述排泥管设于沉泥斗底部，所述配水装置设于斜板组下方的沉淀池侧壁上，所述斜板组包括多个斜板和固定斜板的钢条，所述斜板组通过钢条固定于沉淀池左右两侧壁之间，所述构成斜板组的斜板为长斜板、中等长度斜板和短斜板中的一种或多种。
所述斜板组由长斜板与固定于斜板组上部的中等长度斜板等间距交替排列固定而成。
所述斜板组由多个依次按固定于斜板组上部的短斜板、中等长度斜板和长斜板顺序等间距排列形成的单元组成。
所述斜板组由多个小等间距固定于斜板组上部的中等长度斜板和大等间距固定于斜板组下部的中等长度斜板上下错位排列形成的单元组成，每个单元的边界由与上下两组中等长度斜板均等间距的长斜板隔开。
所述斜板组由固定于斜板组下部的中等长度斜板与固定于斜板组上部的短斜板及固定于斜板组中部的短斜板错位排列固定而成。
本发明的有益效果是：出水效果好，出水清夜粒子含量明显降低;对于地表水原水，处理效果可以达到1NTU;表面负荷是常规设备的2倍左右，达到15m3/m2以上。
