申请日2010.05.26
公开(公告)日2011.01.26
IPC分类号C02F103/16; C02F9/04
摘要
一种电镀废水一体化处理槽，属于环境保护废水处理技术。包括支架及槽体。槽体为一体式，由第一组折流板和第二组折流板分割为中和槽、金属离子处理槽和沉淀槽三部分。第一组折流板的左板上沿低于前后板、右板下沿与槽底之间有间隙。第二组折流板的左板上沿低于前后板、右板下沿与槽底之间有间隙。沉淀槽的底部向下突出为锥体。中和槽上部带有废水进口，沉淀槽上带有清洁水出口，锥体的底部中心带有排泥口。中和槽和金属离子处理槽上安装有电机搅拌机。它占地面积小，电镀废水处理效果好，操作连续十分方便。可广泛应用于电镀废水的无害化处理中。
权利要求书

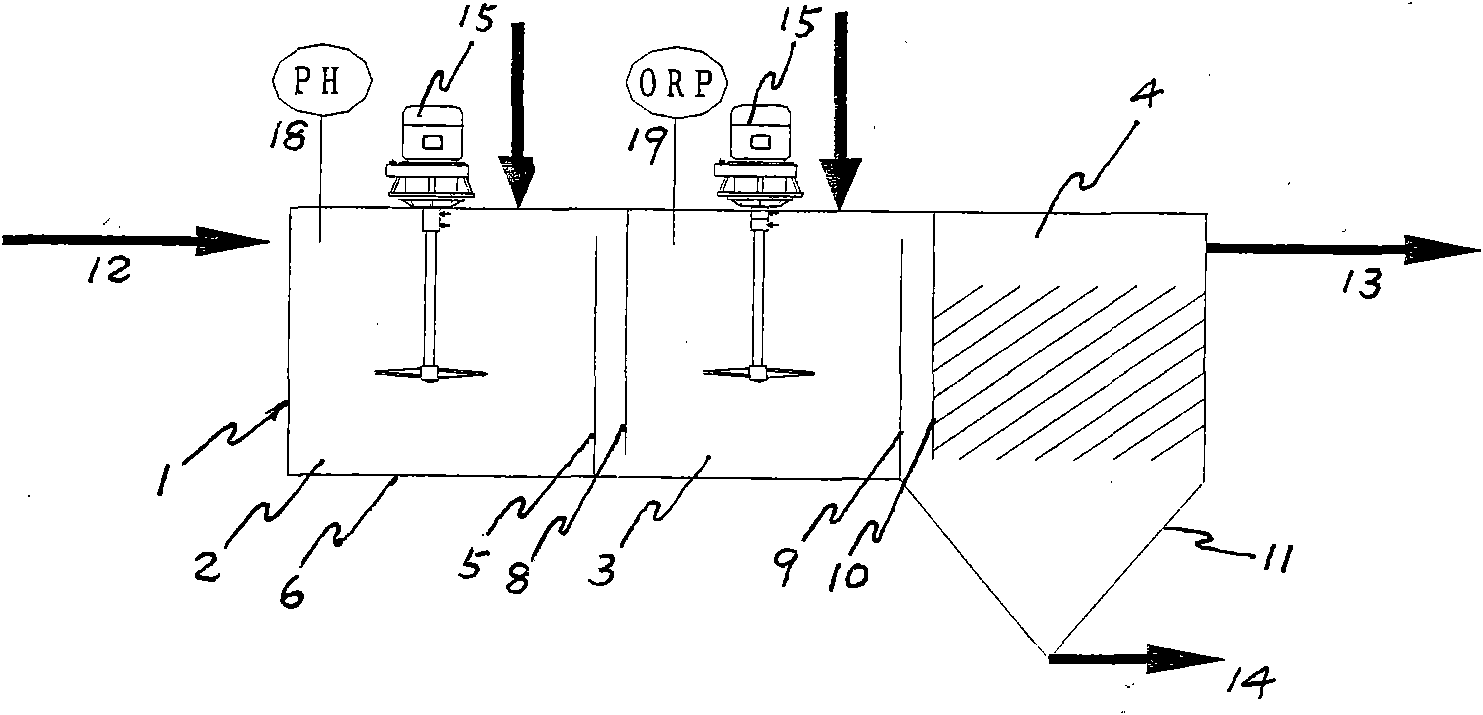

1.一种电镀废水一体化处理槽，包括支架以及固定在支架上的槽体，其特征在于槽体为一体式，槽体内由第一组折流板和第二组折流板分割为中和槽、金属离子处理槽和沉淀槽三部分，第一组折流板的左板焊接在槽底和槽体的前后板上但上沿低于前后板、右板焊接在槽体的前后板上且上沿与前后板上沿平齐但下沿与槽底之间有间隙，第二组折流板的左板焊接在槽底和槽体的前后板上但上沿低于前后板、右板焊接在槽体的前后板上且上沿与前后板上沿平齐但下沿与槽底之间有间隙，沉淀槽的底部向下突出为锥体，中和槽上部带有废水进口，沉淀槽上带有清洁水出口，锥体的底部中心带有排泥口。
2.按照权利要求1所述的电镀废水一体化处理槽，其特征在于中和槽和金属离子处理槽上安装有电机搅拌机。
3.按照权利要求1或2所述的电镀废水一体化处理槽，其特征在于中和槽安装有排空口，金属离子处理槽上安装有排空口和回排口。
4.按照权利要求3所述的电镀废水一体化处理槽，其特征在于中和槽和金属离子处理槽上分别安装有酸碱度pH单位测定仪和氧化还原电位ORP测定仪。
说明书
电镀废水一体化处理槽
技术领域
本实用新型属于环境保护废水处理技术领域，更明确地说涉及电镀废水一体化处理槽的设计和改进。
背景技术
传统的电镀废水处理装置大多为分体式，亦即采用多种槽分体组成，占地面积大，处理效果不理想，而且操作也不连续，相当繁琐不便。
公开号为CN101492212A、申请号为200810176836.1、名称为《环保电镀废水处理装置》的中国专利就包括废液处理槽、盐水槽、石灰水槽、活性碳过滤槽等，分体组成。
发明内容
本实用新型的目的，就在于克服上述缺点和不足，提供一种电镀废水一体化处理槽。它占地面积小，电镀废水处理效果好，操作连续十分方便。
为了达到上述目的，本实用新型包括支架以及固定在支架上的槽体。槽体为一体式，槽体内由第一组折流板和第二组折流板分割为中和槽、金属离子处理槽和沉淀槽三部分。第一组折流板的左板焊接在槽底和槽体的前后板上但上沿低于前后板、右板焊接在槽体的前后板上且上沿与前后板上沿平齐但下沿与槽底之间有间隙。第二组折流板的左板焊接在槽底和槽体的前后板上但上沿低于前后板、右板焊接在槽体的前后板上且上沿与前后板上沿平齐但下沿与槽底之间有间隙。沉淀槽的底部向下突出为锥体。中和槽上部带有废水进口，沉淀槽上带有清洁水出口，锥体的底部中心带有排泥口。
中和槽和金属离子处理槽上安装有电机搅拌机。中和槽上安装有排空口，金属离子处理槽上安装有排空口和回排口。中和槽和金属离子处理槽上分别安装有酸碱度pH单位测定仪和氧化还原电位0RP测定仪。
电镀废水通过水泵经废水进口被提升至中和槽内，并同时投加相应的药剂，由仪表自动控制加药量，确保加药量在一个合适的范围内。通过槽体内的第一组折流板和第二组折流板的折流及搅拌机的作用，废水与药剂充分混合，废水中的金属离子得到有效的去除。然后金属沉淀物在沉淀槽中被沉降，仪表自动监测废水加药量。出水经过简单过滤吸附处理，即可达标经清洁水出口排出，污泥则由排泥口排出。
本实用新型的任务就是这样完成的。
本实用新型电镀废水一体化处理槽占地面积小，电镀废水处理效果好，操作连续十分方便。它可广泛应用于电镀废水的无害化处理中。
