申请日2012.12.03
公开(公告)日2013.05.08
IPC分类号C23F15/00
摘要

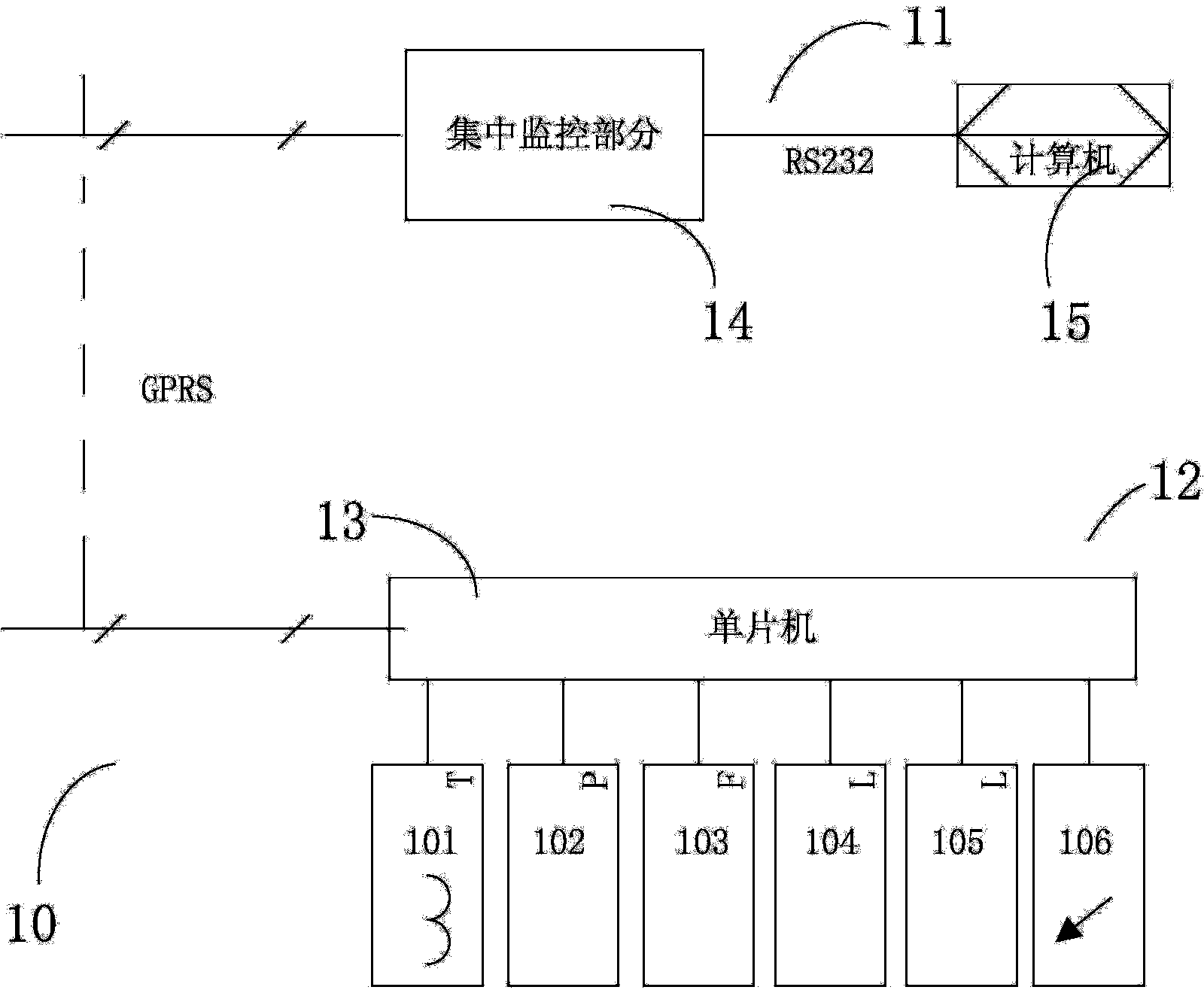

本实用新型涉及一种用于管道内水处理的除垢防垢设备，所述水处理除垢防垢设备包括集中控制装置、与所述集中控制装置相连的信号及能量发生器和至少部分安装在管道外围的能量耦合机构，所述信号及能量发生器与所述能量耦合机构之间通过传输线或传输信号相连，所述集中控制装置包括相互连接的监控机构和管理机构，所述管理机构包括单片机以及与分别所述单片机相连的多个信号采集单元，所述集中控制装置通过所述信号采集单元采集的信息控制所述信号及能量发生器经由所述能量耦合机构向所述管道内的流体耦合电磁波。本实用新型可以及时的采集现场信息，并对现场的工作设备进行及时调整，使其更为有效的工作;并增强了水处理设备的适用性。
权利要求书
1.一种用于管道内水处理的除垢防垢设备，其特征在于：所述 水处理除垢防垢设备包括集中控制装置(10)、与所述集中控制装置 (10)相连的信号及能量发生器(1)和至少部分安装在管道(4)外 围的能量耦合机构(5)，所述信号及能量发生器(1)与所述能量耦 合机构(5)之间通过传输线(2)或传输信号相连，所述集中控制装 置(10)包括相互连接的监控机构和管理机构，所述管理机构包括单 片机以及与分别所述单片机相连的多个信号采集单元，所述集中控制 装置(10)通过所述信号采集单元采集的信息控制所述信号及能量发 生器(1)经由所述能量耦合机构(5)向所述管道(4)内的流体耦合 电磁波。
2.根据权利要求1所述的除垢防垢设备，其特征在于：所述监 控机构包括相互连接的集中监控部分和计算机。
3.根据权利要求1所述的除垢防垢设备，其特征在于：所述多 个信号采集单元至少包括温度采集单元、压力采集单元、流量采集单 元、电压采集单元、电流采集单元或波形采集单元，或者上述中的几 个采集单元。
4.根据权利要求2或3所述的除垢防垢设备，其特征在于：所 述监控机构和管理机构之间经由通用分组无线业务相连接。
5.根据权利要求1所述的除垢防垢设备，其特征在于：所述能 量耦合机构(5)由磁传导材料制成。
6.根据权利要求1所述的除垢防垢设备，其特征在于：所述能 量耦合机构(5)由锰锌系铁氧体制成。
7.根据权利要求1所述的除垢防垢设备，其特征在于：所述除 垢防垢设备还包括固定所述能量耦合机构(5)的支架(3)，所述能 量耦合机构(5)上缠有线圈。
说明书
一种用于管道内水处理的除垢防垢设备
技术领域
本实用新型涉及一种水处理 集中控制的装置，特别是涉及一种用 于管道内水处理的除垢防垢设备。
背景技术
在一些大型的除垢防垢项目中，例如城市集中供热换热站，石油 石化企业以及大型钢铁厂等，涉及循环水的设备较多。这些设备上安 装的防垢除垢装置相互之间的距离一般比较远而且也比较分散，不便 于人员查看;同时防垢除垢装置工作时需监控的数据也较多，现有的 防垢除垢装置都是在防垢除垢设备本身上进行监控。
在很多使用工况当中，经常存在一个母管上需要安装多台防垢除 垢设备的情况;由于设备工作是交变信号能量耦合式的，这时就需要 这些多台设备能够同步进行工作，否则便会相互产生干扰，使所有的 设备都不能正常工作。在运行过程当中还需要对现场的温度、压力、 水的流量、工作电压、工作电流、工作波形等参数进行实时监控，并 根据这些参数对防垢除垢设备的工况进行相应的调整，以便达到理想 的工作效果。
现有的防垢除垢设备均是在设备本身上进行参数采集，通过巡检 人员进行查看，这势必会存在一定的滞后性，并且，对防垢除垢的工 作效率也会产生一定的影响。
实用新型内容
本实用新型的目的是提供了一种可以及时采集现场信息、并对现 场的工作设备进行及时调整、提高工作效率的用于管道内水处理的除 垢防垢设备。
为实现上述目的，本实用新型提供一种用于管道内水处理的除垢 防垢设备，所述水处理除垢防垢设备包括集中控制装置、与所述集中 控制装置相连的信号及能量发生器和至少部分安装在管道外围的能量 耦合机构，所述信号及能量发生器与所述能量耦合机构之间通过传输 线或传输信号相连，所述集中控制装置包括相互连接的监控机构和管 理机构，所述管理机构包括单片机以及与分别所述单片机相连的多个 信号采集单元，所述集中控制装置通过所述信号采集单元采集的信息 控制所述信号及能量发生器经由所述能量耦合机构向所述管道内的流 体耦合电磁波。
优选地，所述监控机构包括相互连接的集中监控部分和计算机。
优选地，所述多个信号采集单元至少包括温度采集单元、压力采 集单元、流量采集单元、电压采集单元、电流采集单元或波形采集单 元，或者上述中的几个采集单元。
优选地，所述监控机构和管理机构之间经由通用分组无线业务相 连接。
优选地，所述能量耦合机构由磁传导材料制成。
优选地，所述能量耦合机构由锰锌系铁氧体制成。
优选地，所述除垢防垢设备还包括固定所述能量耦合机构的支 架，所述能量耦合机构上缠有线圈。
基于上述技术方案，本实用新型的优点是：
本实用新型的集中控制装置通过信号采集单元采集到的信息来 控制信号及能量发生器经由能量耦合机构向所述管道内的流体耦合电 磁波，该电磁波能够有效地对管道内的流体进行除垢或防垢处理;集 中控制装置的信号采集单元可以将现场各种工况的信息采集后，传输 给监控机构，由监控机构进行分析，进而对防垢除垢设备进行实时调 整，并可将结果显示在计算机上，从而使得整个除垢防垢系统实现实 时化的操作，无需人为干涉而能良好地工作和运行。
