申请日2012.12.03
公开(公告)日2013.05.08
IPC分类号G05B19/042
摘要
本实用新型涉及一种用于污水处理厂的智能控制器，其特征是，它包括数据采集电路、数据控制电路和PIC单片机，所述数据采集电路包括进出口流量采集电路、进出口COD采集电路、进出口氨氮采集电路、生化池溶解氧采集电路、生化池活性污泥采集电路，所述数据控制电路包括进水提升泵流量控制电路、行车速度控制电路、回流泵流量控制电路、鼓风机风量控制电路和485通讯与中控室通讯电路。本实用新型能更好的处理污水和节约能源，并自动控制安全生产。
权利要求书
1.一种用于污水处理厂的智能控制器，其特征是，它包括数据采集电路、 数据控制电路和PIC单片机，所述数据采集电路包括进出口流量采集电路、进 出口COD采集电路、进出口氨氮采集电路、生化池溶解氧采集电路、生化池活 性污泥采集电路，所述数据控制电路包括进水提升泵流量控制电路、行车速度 控制电路、回流泵流量控制电路、鼓风机风量控制电路和485通讯与中控室通 讯电路。
2.如权利要求1所述的用于污水处理厂的智能控制器，其特征是，所述进 出口流量采集电路中设有进口流量计和出口流量计。
3.如权利要求2所述的用于污水处理厂的智能控制器，其特征是，所述进 口流量计为电磁式涡轮流量计。
4.如权利要求2所述的用于污水处理厂的智能控制器，其特征是，所述出 口流量计为明渠流量计。
5.如权利要求1所述的用于污水处理厂的智能控制器，其特征是，所述回 流泵流量控制电路中设有回流泵，所述回流泵采用单边回流和双边回流方式。
6.如权利要求1所述的用于污水 处理厂的智能控制器，其特征是，所述鼓 风机风量控制电路中设有暖风机，所述暖风机采用变频控制方式。
7.如权利要求1所述的用于污水处理厂的智能控制器，其特征是，所述进 出口流量采集电路、进出口COD采集电路和进出口氨氮采集电路均设有信号放 大电路。
说明书
用于污水处理厂的智能控制器
技术领域
本实用新型涉及一种用于污水处理厂的智能控制器。
背景技术
目前，污水处理厂各个控制环节相对独立，大部分控制都靠人工经验控制， 控制精度不高，造成很大的能源浪费。以百乐克工艺为例，回流比控制只是定 时开启行车和回流泵，并没有根据生化池活性污泥浓度和容解氧进行回流控制。 同时曝起量也是根据经验定时开启风机，这样既浪费了能源又不好控制精度。
实用新型内容
本实用新型为解决现有技术中的问题，提供一种用于污水处理厂的智能控 制器，它能更好的处理污水和节约能源，并自动控制安全生产。
本实用新型采用以下技术方案予以实现：

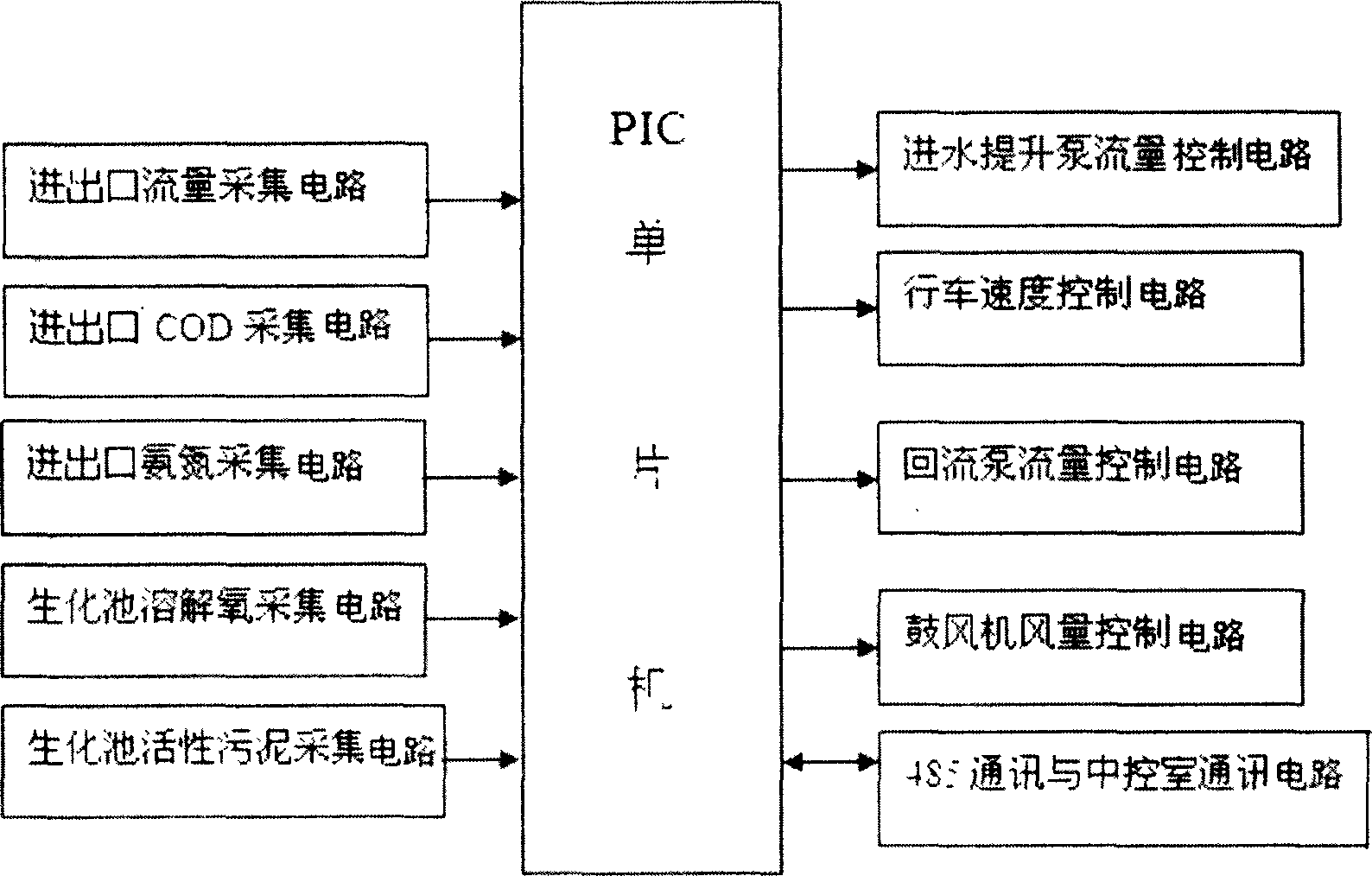

本实用新型一种用于污水处理厂的智能控制器，它包括数据采集电路、数 据控制电路和PIC单片机，所述数据采集电路包括进出口流量采集电路、进出 口COD采集电路、进出口氨氮采集电路、生化池溶解氧采集电路、生化池活性 污泥采集电路，所述数据控制电路包括进水提升泵流量控制电路、行车速度控 制电路、回流泵流量控制电路、鼓风机风量控制电路和485通讯与中控室通讯 电路。
所述进出口流量采集电路中设有进口流量计和出口流量计。所述进口流量 计为电磁式涡轮流量计。所述出口流量计为明渠流量计。
所述回流泵流量控制电路中设有回流泵，所述回流泵采用单边回流和双边 回流方式。
所述鼓风机风量控制电路中设有暖风机，所述暖风机采用变频控制方式。
所述进出口流量采集电路、进出口COD采集电路和进出口氨氮采集电路均 设有信号放大电路。
所述485通讯与中控室通讯电路中包括有RS485通讯电路，所述RS485通 讯电路使用的芯片为美芯485芯片。
本实用新型与现有技术相比具有的有益效果为：
本实用新型能更好的处理污水和节约能源，并自动控制安全生产。
