申请日2012.12.03
公开(公告)日2013.05.01
IPC分类号C02F9/04; C02F1/38; C02F1/52; C02F1/24; C02F1/40
摘要
一种油田注水系统冲洗水处理装置。主要解决现有的冲洗水处理装置处理效果差、药剂成本高的问题。其特征在于：所述的旋流器主体(1)连接有缓冲箱(6)，缓冲箱(6)的通过提升泵(7)连接管式反应器(9)，管式反应器(9)的出口连接气浮机(13);所述的气浮机(13)内部上方设有刮渣机(14)，中部固定有若干个斜板(17)，且气浮机(13)上部侧壁上设有出水口(16)，中部的侧壁上连接有溶气释放头(12)，与溶气释放头(12)相对一侧的侧壁上设有回流口(18)，气浮机(13)底部固定有刮泥机(20)。该油田注水系统冲洗水处理装置具有体积小、处理效率高、药剂成本低、二次污染产物少的特点。
权利要求书

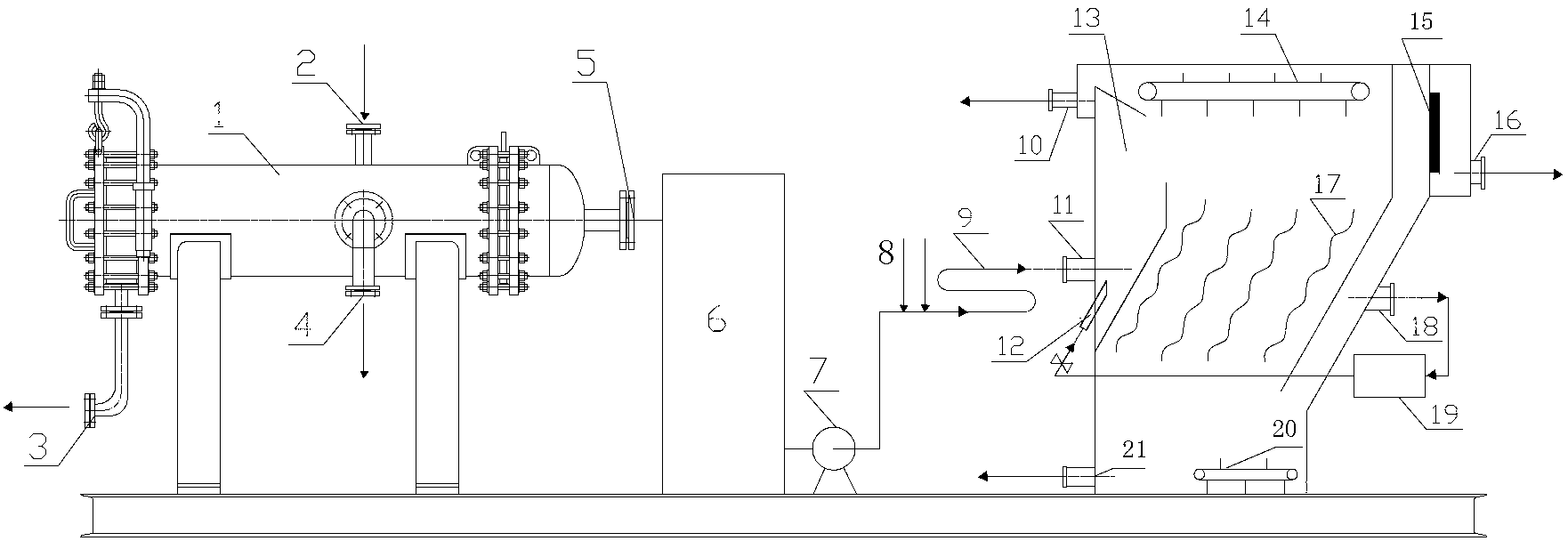

1.一种油田注水系统冲洗水处理装置，包括旋流器主体(1)，其特征在于：所述的旋流器主体(1)通过其端部的一级出水口(5)连接缓冲箱(6)进口，缓冲箱(6)的出口通过提升泵(7)连接管式反应器(9)，且管式反应器(9)上设有加药口(8)，所述的管式反应器(9)的出口连接气浮机(13);
所述的气浮机(13)内部上方设有刮渣机(14)，中部固定有若干个斜板(17)，且气浮机(13)上部侧壁上设有出水口(16)，中部的侧壁上连接有溶气释放头(12)，与溶气释放头(12)相对一侧的侧壁上设有回流口(18)，气浮机(13)底部固定有刮泥机(20)，且与刮泥机(20)相对应的侧壁上开有排泥口(21)。
2.根据权利要求1所述的油田注水系统冲洗水处理装置，其特征在于：所述的溶气释放头(12)与斜板(17)向上的一面相对。
3.根据权利要求2所述的油田注水系统冲洗水处理装置，其特征在于：所述的气浮机(13)内对应出水口(16)处设有调节堰(15)。
说明书
油田注水系统冲洗水处理装置
技术领域
本实用新型涉及油田领域，具体的说是一种油田注水系统冲洗水处理装置。
背景技术
油田注水井运行一段时间后，回注水中的悬浮物、油类、聚合物、细菌及其产物等会在注水井的近井地带及井眼附近造成堵塞，使近井地带渗透率降低，注水压力升高，注水量下降，甚至造成油层污染。除了注水井洗井之外，注水管线的定期清洗是保证注入水水质合格的另一重要手段。由于长期的运行，注水管线因腐蚀、结垢使悬浮物吸附到管壁上，形成水垢层，通过注水系统的清洗可大幅提高注水水质，但同时，清洗产生的大量污水具有含油高、悬浮固体含量高、细菌含量高等特性，如回到油系统，会影响正常生产，设备损坏加重。
油田常用的油水分离的装置有：电脱水器、游离水脱除器、压力沉降罐等，其中电脱水器电场波动或电场垮场次数频繁，供电设备如控制柜、脱水变压器、绝缘吊板和硅板损坏频繁，并且增加污水 处理难度;同时游离水脱除器、压力沉降罐和电脱水器放水均含有大量的不易沉降的悬浮固体颗粒，处理效果差、影响注水水质。为了确保注水系统冲洗水既得到有效的处理，同时又减轻对已建污水处理站的处理负荷的冲击，需要进行单独的回收处理。目前还有的采用磁分离技术来处理注水系统冲洗水，处理效率较高，但加药费用偏大，很难与生产实际相结合。
发明内容
为了克服现有的冲洗水处理装置处理效果差、影响污水质量、药剂成本高的不足，本实用新型提供一种油田注水系统冲洗水处理装置，该油田注水系统冲洗水处理装置具有体积小、处理效率高、药剂成本低、二次污染产物少的特点。
本实用新型的技术方案是：一种油田注水系统冲洗水处理装置，包括旋流器主体，所述的旋流器主体通过其端部的一级出水口连接缓冲箱进口，缓冲箱的出口通过提升泵连接管式反应器，且管式反应器上设有加药口，所述的管式反应器的出口连接气浮机;
所述的气浮机内部上方设有刮渣机，中部固定有若干个斜板，且气浮机上部侧壁上设有出水口，中部的侧壁上连接有溶气释放头，与溶气释放头相对一侧的侧壁上设有回流口，气浮机底部固定有刮泥机，且与刮泥机相对应的侧壁上开有排泥口。
所述的溶气释放头与斜板向上的一面相对。
所述的气浮机内对应出水口处设有调节堰。
本实用新型具有如下有益效果：由于采取上述方案，旋流器依次连接缓冲箱、管式反应器、气浮机，并可向管式反应器内加药，使整个装置具有旋流、浮选、沉降、分离的功能，实现了设备一体化，减小沉降分离设备的体积，提高了处理效果，二次污染产物少，从而节省工程投资。
