申请日2012.12.03
公开(公告)日2013.02.27
IPC分类号C02F1/00; C02F1/28
摘要
一种用于污水的净化装置，包含有水管(1)、与水管(1)连通的连接座(2)、与连接座(2)可拆卸式联接并装有净化剂(4)的容器(3)，在容器(3)的后端设置有污水滴出装置，使污水中的杂质不但与净化剂(4)进行结合，对污水进行处理，而且使污水形成水滴后渗透，阻止了大颗粒杂质随水滴渗透，因此提高了对污水的处理效果。
权利要求书
1.一种用于污水的净化装置;其特征是：包含有水管(1)、与水管(1)连通的连接座(2)、与连接座(2)可拆卸式联接并装有净化剂(4)的容器(3)，在容器(3)的后端设置有污水滴出装置。

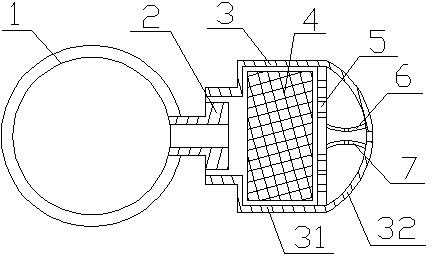

2.根据权利要求1所述的用于污水 的净化装置;其特征是：污水滴出装置设置为包含竖漏板(5)、上漏板(6)和下漏板(7)，在水管(1)的侧面上设置有连接座(2)，连接座(2)设置为与水管(1)连通，容器(3)设置为通过螺纹与连接座(2)联接，在容器(3)的后端设置有竖漏板(5)，在容器(3)中设置有净化剂(4)并净化剂(4)设置为与竖漏板(5)的前侧面接触式联接，在容器(3)的后端面(32)上的中间部位设置有渗透孔，在容器(3)的后端面(32)上的渗透孔的上下设置有上漏板(6)和下漏板(7)，上漏板(6)和下漏板(7)设置在竖漏板(5)和容器(3)的后端面(32)之间，在上漏板(6)和下漏板(7)的中间部位设置有渗透孔。
3.根据权利要求2所述的用于污水的净化装置;其特征是：容器(3)的盛放净化剂(4)的部位(31)设置为矩形，容器(3)的后端面(32)设置为圆球的一部分。
4.根据权利要求2所述的用于污水的净化装置;其特征是：上漏板(6)和下漏板(7)设置为圆球的一部分。
说明书
用于污水的净化装置
技术领域
本发明涉及一种净化装置，尤其是一种用于污水的净化装置。
背景技术
在人们的生活中，经常产生污水，污水对环境产生危害不，为了保持环境和再利用污水，因此用于污水的净化装置是一个重要的日常生活用品，在现有的用于污水的净化装置中，都是直接把污水通过净化剂进行过滤，由于污水在净化剂中通过水流流出，污水中的杂质与净化剂结合，才能除去污水中的杂质，依靠净化剂的吸附力，因此对污水处理效果不好。
发明内容
为了克服上述技术缺点，本发明的目的是提供一种用于污水的净化装置，因此提高了对污水的处理效果。
为达到上述目的，本发明采取的技术方案是：包含有水管、与水管连通的连接座、与连接座可拆卸式联接并装有净化剂的容器，在容器的后端设置有污水滴出装置。
当污水进入到水管中，通过连接座进入到容器中，污水通过净化剂，从竖漏板中渗透，再通过污水滴出装置把净水滴出，由于设计了连接座、容器和污水滴出装置，使污水中的杂质不但与净化剂进行结合，对污水进行处理，而且使污水形成水滴后渗透，阻止了大颗粒杂质随水滴渗透，因此提高了对污水的处理效果。
本发明设计了，污水滴出装置设置为包含竖漏板、上漏板和下漏板，在水管的侧面上设置有连接座，连接座设置为与水管连通，容器设置为通过螺纹与连接座联接，在容器的后端设置有竖漏板，在容器中设置有净化剂并净化剂设置为与竖漏板的前侧面接触式联接，在容器的后端面上的中间部位设置有渗透孔，在容器的后端面上的渗透孔的上下设置有上漏板和下漏板，上漏板和下漏板设置在竖漏板和容器的后端面之间，在上漏板和下漏板的中间部位设置有渗透孔。
本发明设计了，容器的盛放净化剂的部位设置为矩形，容器的后端面设置为圆球的一部分。
本发明设计了，上漏板和下漏板设置为圆球的一部分。
