申请日2012.12.03
公开(公告)日2013.04.03
IPC分类号C02F9/14; E02D29/045
摘要
本发明公开一种用于村镇砖砌地埋式污水处理设施建造方法，池体底部基础建造是首先进行基坑土方开挖、基坑土体护坡加固、基坑降水以及基坑底部清槽，在挖除土层达到了所需的深度并平整水平后，用素土夯实，进而铺设300mm厚的碎石垫层，100mm厚的C15商品砼以及250mm厚C25商品砼;池体四周池壁建造是池壁均采用三七墙砖砌，池内外壁表面先涂抹20mm厚1:2.5水泥砂浆，然后铺设防水层，最后再用20mm厚1:2.5水泥砂浆找平;池顶建造是首先在池顶进行顶盖及圈梁的支模，然后制作厚120mm池顶盖预制板，最后拆除顶盖模，并用80mm厚的水泥砂浆抹面;建造方便、结构稳定且建造成本较低。
权利要求书
1.一种用于村镇砖砌地埋式污水 处理设施建造方法，包括池体底部基础建造、池体四周池壁建造、池顶建造，其特征是：

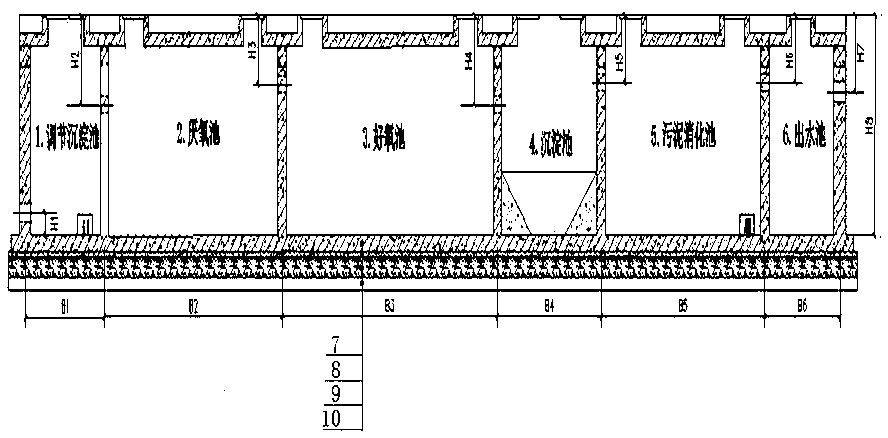

所述池体底部基础建造包括调节沉淀池、厌氧池、好氧池、沉淀池、污泥消化池、出水池的池底建造：首先进行基坑土方开挖、基坑土体护坡加固、基坑降水以及基坑底部清槽，在挖除土层达到了所需的深度并平整水平后，用素土夯实，进而铺设300mm厚的碎石垫层，100mm厚的强度C15商品砼，以及Φ14150双层双向250mm厚C25商品砼;
所述池体四周池壁建造包括调节沉淀池、厌氧池、好氧池、沉淀池、污泥消化池、出水池的池体四周池壁建造，池壁均采用三七墙砖砌，池内外壁表面先涂抹20mm厚1:2.5水泥砂浆，然后铺设防水层，最后再用20mm厚1:2.5水泥砂浆找平;
所述池顶建造包括调节沉淀池、厌氧池、好氧池、沉淀池、污泥消化池、出水池的池顶建造：首先在池顶进行顶盖及圈梁的支模，然后按照120mm厚C25砼，以及Φ14150单层双向的标准制作厚120mm池顶盖预制板，最后拆除顶盖模，并用80mm厚的水泥砂浆抹面。
说明书
一种用于村镇砖砌地埋式污水处理设施建造方法
技术领域
本发明属于村镇污水处理技术领域，具体涉及一种用于村镇砖砌地埋式污水处理设施的建造方法。
背景技术
目前，我国大部分农村地区生活污水没有得到有效处理，带来了较严重的水环境污染问题。因地制宜地建立分散、规模适中的农村污水处理设施，是改善农村周边生态环境的最为有效手段。地埋式污水处理设施常采用钢制式，一般重达数吨乃至几十吨，需先通过重载车辆将设备运输到建设点，然后以专业吊车将其吊放进预先挖好的基坑内，再覆土地埋。而农村道路较窄、交通不便，大型卡车、吊车等难以进场，设施安装到位困难。此外，钢制设施成本高、易腐蚀，需要铺设相应的丁苯橡胶(简称SBR)防水层以防止生锈，同时一些地区地下水位较高，污水处理设施会在地下水的抬升作用下从地下浮起。这些限制性条件使得钢制式污水处理设施难以在我国很多农村地区特别是南方水网地区得到广泛应用。
发明内容
本发明的目的是解决上述钢制式污水处理设施的不足而提供一种用于村镇砖砌地埋式厌氧/好氧(简称A/O)污水处理设施的建造方法，该设施建造方便，所建造的污水处理设施结构稳定且运行成本较低。
本发明采用的技术方案如下：本发明包括池体底部基础建造、池体四周池壁建造、池顶建造，所述池体底部基础包括调节沉淀池、厌氧池、好氧池、沉淀池、污泥消化池、出水池的池底。其建造方法是：首先进行基坑土方开挖、基坑土体护坡加固、基坑降水以及基坑底部清槽，在挖除土层达到了所需的深度并平整水平后，用素土夯实，进而铺设300mm厚的碎石垫层，100mm厚的C15商品砼(C15是代表商品砼的强度等级)，以及Φ14150双层双向250mm厚C25商品砼 (150代表钢筋之间的间距为150mm，C25代表商品砼的强度等级) ;所述池壁包括调节沉淀池、厌氧池、好氧池、沉淀池、污泥消化池、出水池的池体四周池壁，这些池壁均采用三七墙砖砌的方式建造。池内外壁表面处理法是：内外壁表面先涂抹20mm厚1:2.5水泥砂浆，然后铺设SBR防水层，最后再用20mm厚1:2.5水泥砂浆找平;所述池顶包括调节沉淀池、厌氧池、好氧池、沉淀池、污泥消化池、出水池的池顶。其建造方法是：首先在池顶进行顶盖及圈梁的支模，然后按照120mm厚C25砼，以及Φ14150单层双向的标准制作厚120mm池顶盖预制板，最后拆除顶盖模，并用80mm厚的水泥砂浆抹面。
本发明的主要优势是：
(1)农村地区土地丰富，就地建造砖砌式构筑物，建造方便、结构稳定且建造成本较低，符合农村地区的生活现状和经济承受能力，易于推广运行。通过砖砌式生化处理系统逐级处理，保证出水水质持续稳定。
(2)农村地区砖块便宜易得，如可以使用城市拆迁及旧房改造中的废弃房屋砖头，采用砖砌式构筑物，通过建造地埋式多级污水处理池，有效地处理了农村地区的生活污水，具有投资少、成本低、处理效果稳定、运行管理方便等特点。
