申请日2012.12.03
公开(公告)日2013.06.12
IPC分类号C02F1/44; C02F9/14
摘要
本实用新型公开了煤制尿素行业终端废水回收装置，属于煤制尿素行业废水回收领域，其结构包括原污水箱、超滤设备、超滤产水箱、反渗透设备和反渗透产水箱，其特征在于，所述的原污水箱通过原污水泵和管道与膜生物反应器连接，膜生物反应器通过抽吸水泵和管道与膜生物反应器产水箱连接，膜生物反应器产水箱通过超滤进水泵和管道与超滤设备连接，超滤设备通过超滤反洗泵和管道与超滤产水箱连通，超滤产水箱通过反渗透进水泵和管道与保安过滤器连接，保安过滤器通过高压泵和管道分别与反渗透设备、反渗透清洗设备连接。本实用新型具有运行成本低、使用寿命长、操作维护简单等特点，有效地降低了废水污染指数，提高了水的回收率，保证了回收水的质量。
权利要求书
1.煤制尿素行业终端废水回收装置，包括原污水箱、超滤设备、超滤产水箱、反渗透设备和反渗透产水箱，其特征在于，所述的原污水箱通过原污水泵和管道与膜生物反应器连接，膜生物反应器通过抽吸水泵和管道与膜生物反应器产水箱连接，膜生物反应器产水箱通过超滤进水泵和管道与超滤设备连接，超滤设备通过超滤反洗泵和管道与超滤产水箱连通，超滤产水箱通过反渗透进水泵和管道与保安过滤器连接，保安过滤器通过高压泵和管道分别与反渗透设备、反渗透清洗设备连接。
2.根据权利要求1所述的煤制尿素行业终端废水回收装置，其特征在于，所述的膜生物反应器产水箱通过膜生物反应器反洗水泵和管道与膜生物反应器连接。
3.根据权利要求1所述的煤制尿素行业终端废水回收装置，其特征在于，所述的膜生物反应器通过管道与鼓风机连通。
4.根据权利要求1所述的煤制尿素行业终端废水 回收装置，其特征在于，所述的膜生物反应器的出水口通过管道与加次氯酸钠装置连接。
5.根据权利要求1所述的煤制尿素行业终端废水回收装置，其特征在于，所述的超滤设备的出水口通过管道与加次氯酸钠装置连接。
6.根据权利要求1所述的煤制尿素行业终端废水回收装置，其特征在于，所述的反渗透进水泵的出口通过管道与加阻垢剂设备连接。
7.根据权利要求1所述的煤制尿素行业终端废水回收装置，其特征在于，所述的反渗透设备通过管道与反渗透产水箱连接。
说明书
煤制尿素行业终端废水回收装置
技术领域
本实用新型涉及煤制尿素行业废水回收领域，具体地说是煤制尿素行业终端废水回收装置。
背景技术
目前煤制尿素工业，对于终端废水达标排放的处理技术比较成熟，出水指标可同时满足国家“GB13458-2001”和“GB8978-1996”污水排放标准要求，即CODcr<100mg/l，NH3-N<15mg/l，而且部分企业也上了废水回收装置，采用的技术主要有①生物接触氧化池-混凝反应沉淀池-杀菌池-瓷砂过滤器-活性炭过滤器-叠片式过滤器-UF装置;②生物接触氧化池-混凝反应沉淀池-杀菌池-瓷砂过滤器-活性炭过滤器-反渗透;③曝气生物滤池-混凝反应沉淀池-杀菌池-瓷砂过滤器-活性炭过滤器-叠片式过滤器-UF装置-反渗透;④曝气生物滤池-混凝反应沉淀池-杀菌池-瓷砂过滤器-活性炭过滤器-反渗透;⑤膜生物反应器生物反应池-杀菌池-活性炭过滤器-叠片式过滤器-UF装置-反渗透;⑥膜生物反应器生物反应池-杀菌池--活性炭过滤器-反渗透;⑦生物接触氧化池-混凝反应沉淀池-杀菌池-瓷砂过滤器-叠片式过滤器-UF装置-反渗透;⑧曝气生物滤池-混凝反应沉淀池-杀菌池-瓷砂过滤器-叠片式过滤器-UF装置-反渗透，但尚未见全膜法废水回收装置的工业化应用报道，上述这些装置普遍存在较多问题,如投资高、占地面积大、运转费用高、操作维护繁琐、膜污堵严重、清洗频繁、使用寿命短，水回收率低(一般60%左右)的特点。
发明内容
本实用新型的技术任务是针对以上不足之处，提供一种运行成本低、操作维护简单、水的回收率高的煤制尿素行业终端废水回收装置。

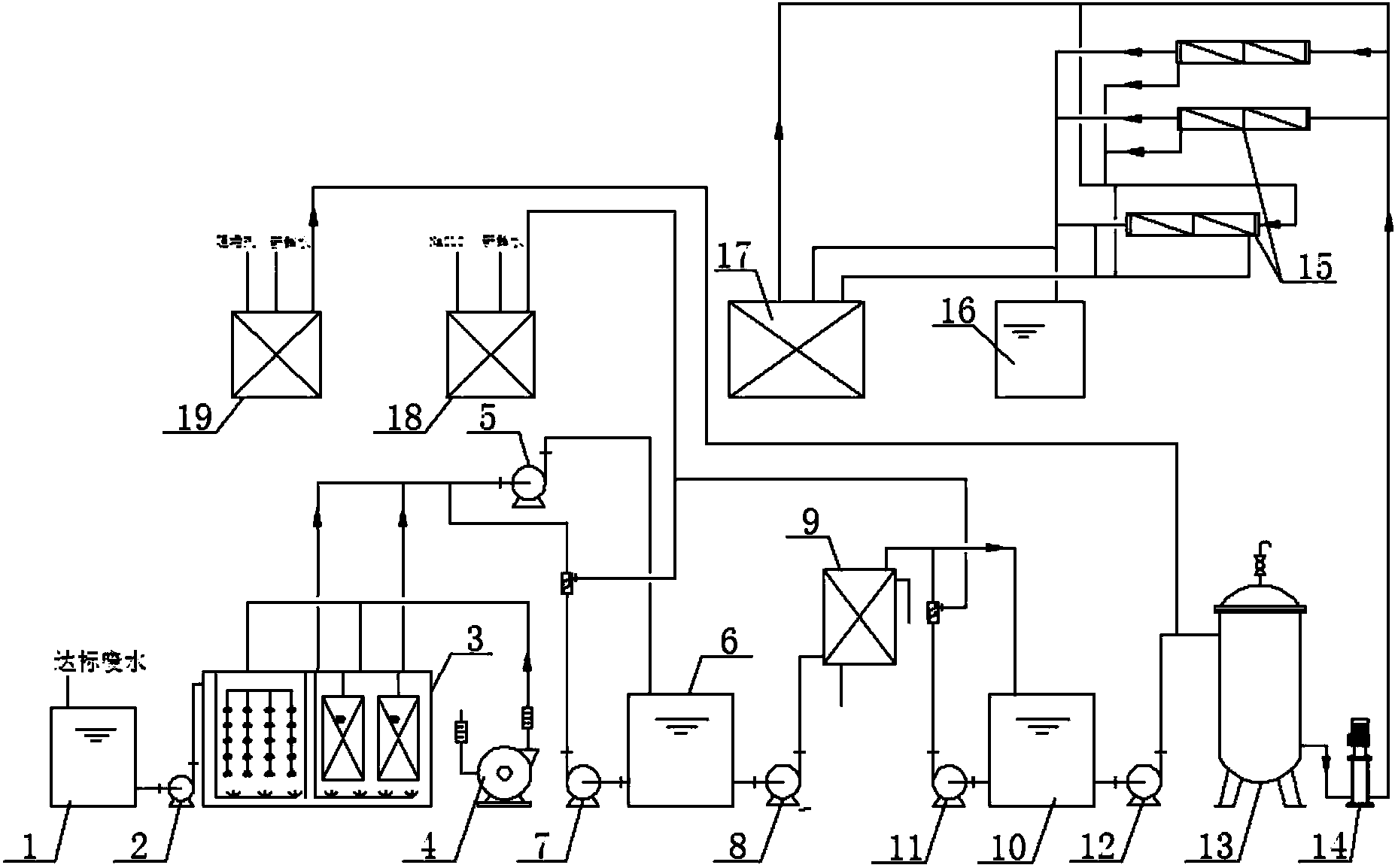

本实用新型解决其技术问题所采用的技术方案是：该废水回收装置包括原污水箱、超滤设备、超滤产水箱、反渗透设备和反渗透产水箱，所述的原污水箱通过原污水泵和管道与膜生物反应器连接，膜生物反应器通过抽吸水泵和管道与膜生物反应器产水箱连接，膜生物反应器产水箱通过超滤进水泵和管道与超滤设备连接，超滤设备通过超滤反洗泵和管道与超滤产水箱连通，超滤产水箱通过反渗透进水泵和管道与保安过滤器连接，保安过滤器通过高压泵和管道分别与反渗透设备、反渗透清洗设备连接。
所述的膜生物反应器产水箱通过膜生物反应器反洗水泵和管道与膜生物反应器连接。
所述的膜生物反应器通过管道与鼓风机连通。
所述的膜生物反应器的出水口通过管道与加次氯酸钠装置连接。
所述的超滤设备的出水口通过管道与加次氯酸钠装置连接。
所述的反渗透进水泵的出口通过管道与加阻垢剂设备连接。
所述的反渗透设备通过管道与反渗透产水箱连接。
本实用新型的煤制尿素行业终端废水回收装置和现有技术相比，具有以下特点：
①膜生物反应器出水直接与超滤设备连接，不加氯杀菌消毒，依靠超滤膜除去废水中细菌、热源、病毒、胶体等物质，并进一步去除有机物，降低废水污染指数;
②膜生物反应器出水浊度低，超滤低压差运行，清洗周期长，降低了能耗和水耗，水的回收率大于95%;
③超滤设备直接与反渗透设备连接，出水水质优于反渗透进水水质要求，而且不加还原剂，有效解决了反渗透的污堵，延长了清洗周期，提高了水的回收率至75%以上。
④运行成本低和操作维护简单，经济效益和环境效益好。
